تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2000 × 2000 مم | ارتفاع العملاقة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-150 | ماكس.قطر الحفر: | φ50 مم |
| ماكس: | ≤160 مم | التنصت القطر: | M3-M28 |
| عرض فتحة T: | 28 ملم | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | آلة حفر الصفائح والطحن,آلة تفريز وحفر ألواح سميكة CNC,آلة الحفر الصناعية للصفائح CNC |
||

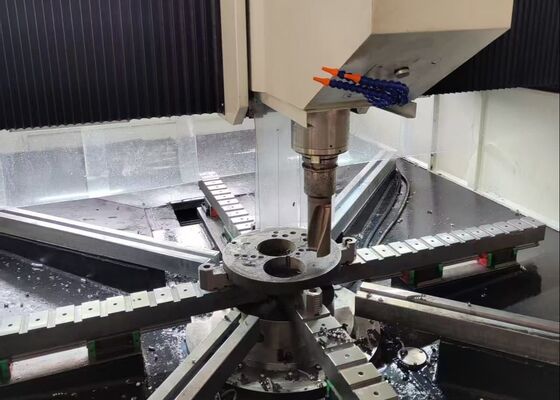

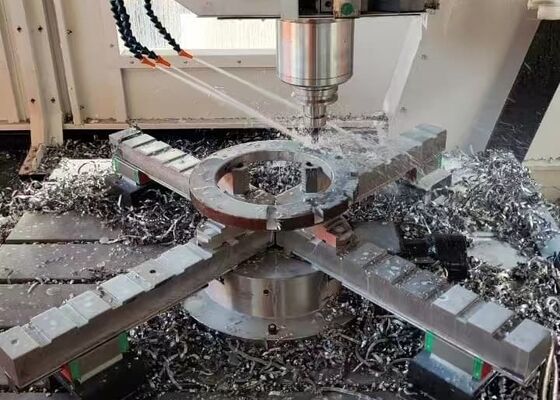

الصناعية عالية السرعة CNC الطبق الحفر والطحن للصفائح السميكة
التطبيق:
آلة الحفر والطحن للصفائح الحاجزية من CNC تم تطويرها خصيصاً للصناعة عالية الدقة لألواح الأنابيب والشرائح والصفائح المحملة ومكونات مبادلة الحرارةومجموعة واسعة من قطع العمل من النوع الصفيحة المستخدمة في المعالجة البتروكيماوية، توليد الطاقة النووية، طاقة الرياح، تصنيع المرجل، وتصنيع الصلب الهيكلي.وكذلك حفر التواء عالي السرعة مع سائل تبريد خارجيمن خلال دمج الحفر والتشنج والنقر والطحن والحفر في منصة معالجة CNC واحدة ، فإنه يوفر مرونة معالجة استثنائية وكفاءة الإنتاج.يزيد رأس طحن ذو زاوية مستقيمة تلقائي اختياري من قدراته من خلال تمكين الحفر الجانبي الفعال، التقط وتحلية قطع العمل المعقدة.
المواصفات:
| النموذج | PHD2020 | |
| حجم القطعة | LxW (ملم) | 2000x2000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ80 | |
| السماكة القصوى (ملم) | ≤ 250 | |
| قطر الشرب | M3-M30 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 2000 |
| سرعة الحركة الجانبية (r/min) | 0~8 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 2.4 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 2000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~8 | |
| قوة محرك خدمة التغذية (كيلوواط) | 2.4 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 800 |
| سرعة الحركة (م/دقيقة) | 0~8 | |
| قوة محرك الخدمة (كيلوواط) | 2.4 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 5.3×3.8×27 |
خصائص المنتج

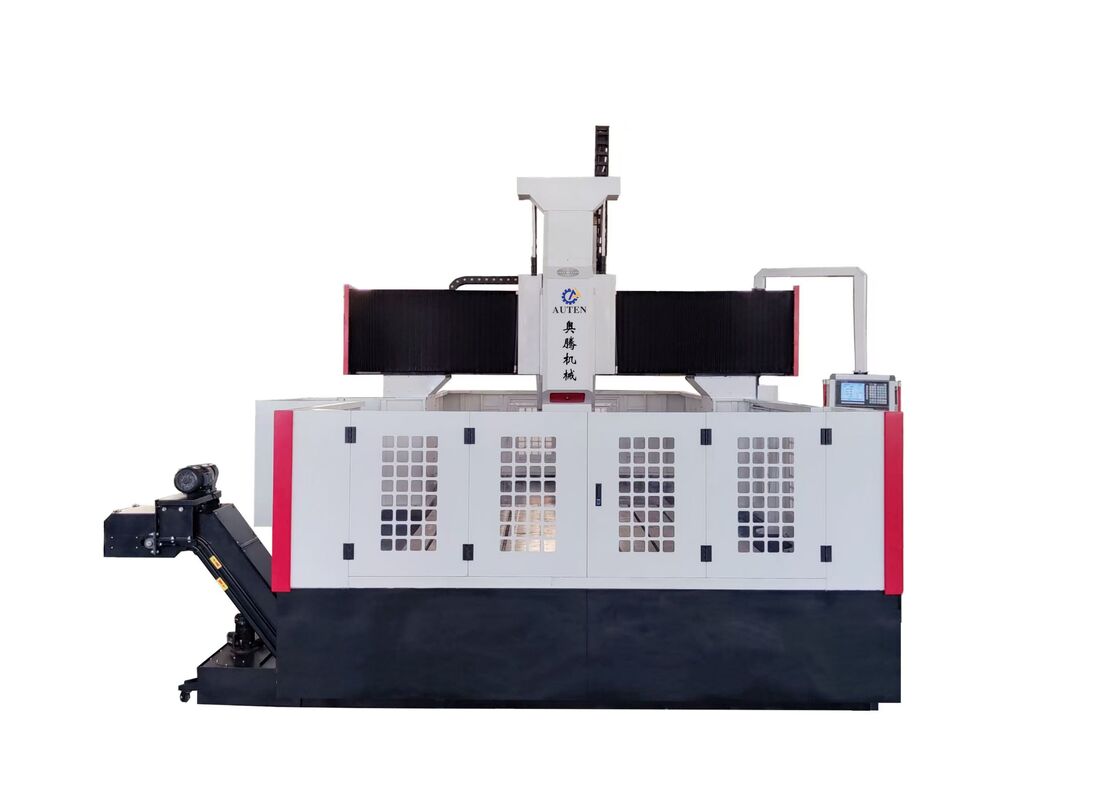

1تتكون المعدات في المقام الأول من سرير آلة قوية، آلية الانزلاق الطولية، إطار الشريط، وحدة الانزلاق العرضي، نظام تغذية عمودي، حفر والطحن رأس محول، طاولة العمل،نظام تداول المبرد، نظام نقل رقاقة أوتوماتيكي، نظام التشحيم المركزي، التجميع الهوائي، خزانة التحكم الكهربائية، وغيرها من الوحدات المساعدة.نظام معالجة CNC عالي الكفاءة مصمم لمعالجة صناعية دقيقة.
2يجمع رأس الفولاذ المنزلق الذي يتم التحكم به بواسطة السيرفو بين قدرات معالجة متعددة ، بما في ذلك الحفر ، والحفر ، والنقر ، والطفرة ، وفرش الطحن.يمكن تنفيذ هذه الوظائف بشكل فردي أو من خلال تشغيل متعدد المحاور منسقة لتوفير أقصى قدر من تنوع المعالجةيعتمد الغزل الغزل BT50 عالية الدقة التبريد الداخلي المصنعة في تايوان ومجهزة آلية التشغيل الأداة التلقائية على أساس تقنية الربيع القرص.إطلاق الأدوات الهيدروليكية يسمح باستبدال سريع ومريح لأدوات الحفر والطحن، مما يقلل بشكل فعال من وقت تغيير الأدوات ويحسن من كفاءة الإنتاج بشكل عام.
3يتم تثبيت خطوط توجيه خطية عالية الدقة عبر جميع محاور الحركة الرئيسية لضمان حركة سلسة ، صلابة ممتازة ، وأداء تحديد المواقع الدقيق.نظام محرك التغذية يستخدم محركات سيرفو التيار المتردد جنبا إلى جنب مع نقل الحزام المزامنة وآليات المسمار الكرة الدقة، وتوفير دقة تحديد المواقع المتميزة، ويمكن تكرار متفوقة، وأداء معالجة مستقرة طويلة الأجل.
4يتم تصنيع سرير الآلة وهيكل البوابة من حديد صب عالي الجودة أو مجموعات الصلب المطاوئ الثقيلة.جميع المكونات الهيكلية الحاسمة تخضع لالتسخين عالية درجة الحرارة لتخفيف التوتر، تليها عملية إضافية لتخفيف التوتر بعد نصف الانتهاء. من خلال هذه العملية التصنيعية المتقدمة، تصل الآلة إلى صلابة هيكلية استثنائية،تحسين استقرار الأبعاد، ودقة معالجة موثوقة باستمرار طوال عمر الخدمة.
آلة الحفر والطحن للصفائح الحاجزية CNC هي حل معالجة CNC عالي الأداء تم تصميمه خصيصًا لمعالجة الدقة للمكونات من نوع الصفائح وأجزاء الصلب الهيكلية.انها مناسبة على نطاق واسع لمعالجة الاطراف، الأقراص والحلقات واللوحات المسطحة، وغيرها من قطع العمل المماثلة ضمن نطاق التصنيع المحدد. مع بنيتها الميكانيكية الصلبة، وتكنولوجيا التحكم المتقدمة CNC،وقدرات معالجة متعددة الوظائف، توفر الآلة حلًا فعالًا وموثوقًا للتطبيقات الصناعية التي تتطلب دقة عالية وإنتاجية واستقرار تشغيلي.
في مصانع تصنيع الصلب الهيكلي ، تقوم المعدات بعمليات الحفر والطحن عالية الدقة على الألواح الهيكلية والألواح الأساسية ومكونات الاتصال ،توفير أجزاء معالجة بدقة لتجميع هيكل فولاذي فعالفي صناعة طاقة الرياح ، يتم تطبيقها على نطاق واسع في معالجة مقاطع برج توربينات الرياح ومكونات شفرة قطرها كبير ،ضمان دقة قياسية ممتازة وسلامة هيكلية في ظل ظروف تشغيل صعبةفي تطبيقات بناء الجسور ، تستخدم الآلة على نطاق واسع لمعالجة حزم الجسور ، لوحات التوصيل ،والمواد الهيكلية الداعمة، لإنتاج وصلات عالية المقاومة ودائمة قادرة على تحمل الأحمال الديناميكية طويلة الأجل. ونتيجة لذلك، فإن المعدات تلعب دورا هاما في تحسين سلامة الهيكل،موثوقية التشغيل، وعمر الخدمة لمشاريع الجسور والبنية التحتية واسعة النطاق.
