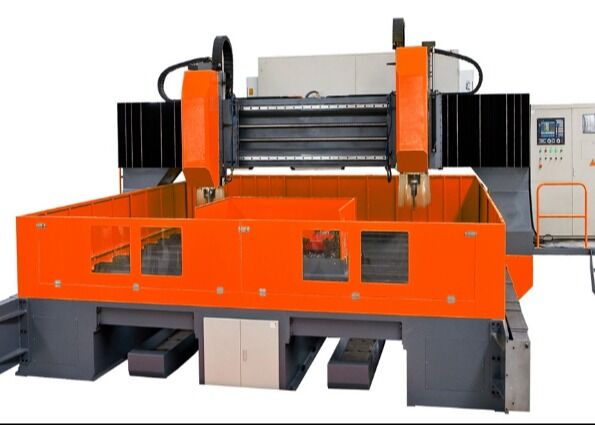

استخدام صناعي غانتري CNC الطبقة الحفر والطحن مع ناقل رقاقة

الاستخدام الصناعي آلة الحفر والطحن العملاقة CNC مع ناقل الرقائق

طلب:

تم تطوير آلة حفر وطحن الألواح القنطرية CNC خصيصًا للتصنيع عالي الدقة لألواح الأنابيب، والفلنجات، وألواح التحمل، ومكونات المبادل الحراري، ومجموعة واسعة من قطع العمل من نوع اللوحة المستخدمة في معالجة البتروكيماويات، وتوليد الطاقة النووية، وطاقة الرياح، وتصنيع الغلايات، وتصنيع الفولاذ الهيكلي. تدعم الآلة حفر الكربيد عالي السرعة مع سائل تبريد المغزل، بالإضافة إلى الحفر الملتوي عالي السرعة مع سائل تبريد خارجي. من خلال دمج الحفر، والشطب، والنقر، والطحن، والتثقيب في منصة واحدة للتصنيع باستخدام الحاسب الآلي، فإنها توفر مرونة تصنيع استثنائية وكفاءة إنتاجية. يعمل رأس الطحن التلقائي الاختياري ذو الزاوية اليمنى على تعزيز قدراته من خلال تمكين الحفر الجانبي الفعال، والنقر، والطحن لقطع العمل المعقدة.

تحديد:

ميزات المنتج

1. تتكون المعدات بشكل أساسي من سرير الآلة للخدمة الشاقة، مجموعة الشرائح الطولية، هيكل القنطرية، الشريحة المتقاطعة، آلية التغذية العمودية، رأس مغزل الحفر والطحن، طاولة العمل، نظام تدوير المبرد، نظام إزالة الرقائق الأوتوماتيكي، وحدة التشحيم المركزية، النظام الهوائي، خزانة التحكم الكهربائية، والمكونات المساعدة الأخرى، مما يشكل منصة تصنيع كاملة وعالية الكفاءة.

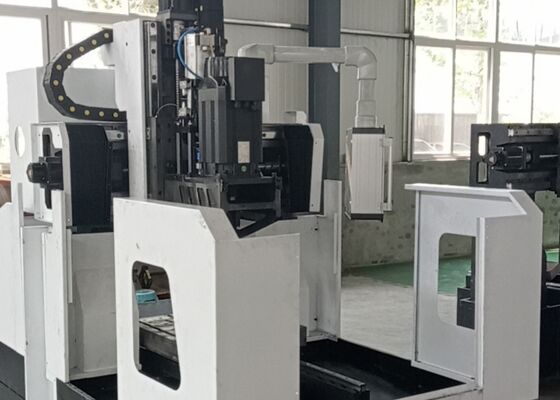

2. إن رأس المغزل المنزلق المقاد بمحرك مؤازر يدمج وظائف تصنيع متعددة، بما في ذلك الحفر، التوسيع، التنصت، الشطب، والطحن بالفتحة. يمكن إجراء هذه العمليات بشكل مستقل أو في وضع منسق متعدد المحاور لتحقيق أقصى قدر من مرونة المعالجة. تم تجهيز المغزل بمغزل تبريد داخلي BT50 عالي الدقة تم تصنيعه في تايوان ويتميز بآلية تثبيت الأداة الأوتوماتيكية ذات الزنبرك القرصي. يتيح تحرير الأداة الهيدروليكية الاستبدال السريع والمريح للمثاقب وقواطع الطحن، مما يؤدي إلى تحسين كفاءة المعالجة بشكل كبير مع تقليل وقت التوقف عن العمل غير الإنتاجي.

3. يتم دمج الحزائل الدليلية الخطية عالية الدقة في جميع أنحاء الماكينة لتوفير حركة سلسة للمحور، وصلابة استثنائية، ودقة حركة متميزة. يتم تشغيل نظام التغذية بواسطة محركات مؤازرة AC من خلال نقل الحزام المتزامن وتجميعات اللولب الكروي الدقيقة، مما يضمن دقة تحديد موضع فائقة، وتكرار ممتاز، واستقرار تشغيل موثوق به على المدى الطويل.

4. يتم تصنيع قاعدة الماكينة وإطار القنطرية من الحديد الزهر عالي الجودة أو الهياكل الفولاذية الملحومة للخدمة الشاقة. تخضع جميع المكونات الهيكلية الرئيسية للتليين لتخفيف الضغط بدرجة حرارة عالية قبل التشغيل الآلي، تليها معالجة ثانوية لتخفيف الضغط بعد الانتهاء من نصف التشطيب. تضمن المعالجة الدقيقة النهائية صلابة هيكلية ممتازة، وثباتًا فائقًا للأبعاد، ودقة معالجة عالية باستمرار طوال عمر خدمة الماكينة.

إن آلة حفر وطحن الألواح القنطرية CNC عبارة عن مركز تصنيع CNC عالي الأداء تم تطويره خصيصًا للمعالجة الدقيقة لمكونات اللوحة وقطع العمل الهيكلية. إنها مناسبة بشكل مثالي لتصنيع الفلنجات والأقراص والحلقات والألواح المسطحة والمكونات المماثلة ضمن قدرة المعالجة المحددة للماكينة. يتميز بهيكل ميكانيكي صلب، وتكنولوجيا CNC المتقدمة، وقدرات تصنيع متعددة الوظائف، فهو يوفر حلاً مثاليًا للتطبيقات الصناعية التي تتطلب دقة استثنائية وكفاءة إنتاج عالية.

في منشآت تصنيع الفولاذ الهيكلي، تقوم الماكينة بإجراء الحفر والطحن الدقيق للألواح الهيكلية، وألواح القاعدة، وعناصر التوصيل، مما يوفر مكونات مُشكَّلة بدقة لتجميع إطار فولاذي فعال. في صناعة طاقة الرياح، يتم استخدامه على نطاق واسع لتصنيع أقسام برج توربينات الرياح وتجميعات الحواف ذات القطر الكبير، مما يضمن دقة أبعاد ممتازة وموثوقية هيكلية في ظل بيئات التشغيل الصعبة، بما في ذلك أحمال الرياح القوية والتقلبات الشديدة في درجات الحرارة. في مشاريع بناء الجسور، يتم استخدام المعدات على نطاق واسع لتصنيع عوارض الجسور، وألواح الوصل، والأعضاء الهيكلية الداعمة، مما ينتج وصلات متينة وعالية القوة قادرة على تحمل التحميل الديناميكي طويل المدى. وبالتالي، فهو يساهم بشكل كبير في السلامة الهيكلية، والموثوقية التشغيلية، وإطالة عمر الخدمة للبنية التحتية للجسور واسعة النطاق.
