تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق عرض الشعاع H (مم): | 100 ~ 1000 | نطاق ارتفاع الشعاع H (مم): | 100 ~ 500 |
|---|---|---|---|
| نطاق عرض القناة الفولاذية (مم): | 100 ~ 1000 | نطاق ارتفاع القناة الفولاذية (مم): | 100 ~ 250 |
| الأعلى. سمك الشغل (مم): | 80 | الأعلى. طول الشغل (م): | 12 أو 15 (اختياري) |
| ثقب المغزل تفتق: | BT40 | أقصى قطر للحفر (مم): | 40 |
| إبراز: | سلسلة BHD آلة حفر الحزم CNC,آلة حفر CNC عالية السرعة,آلة حفر عالية السرعة للحزم |
||

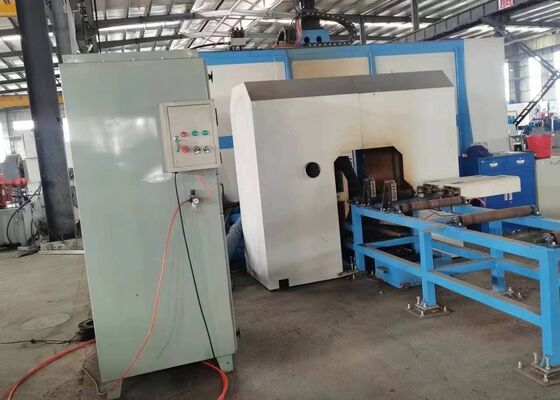

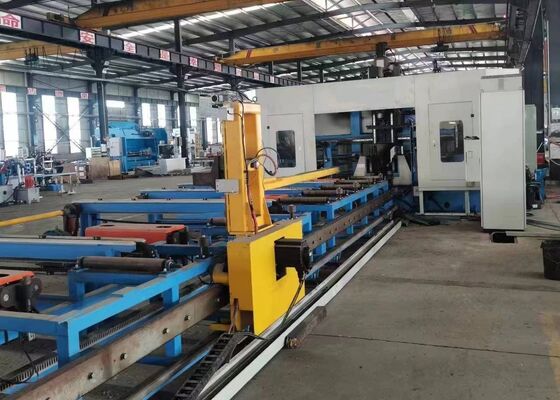

BT40 المغزل هول تفتق BHD سلسلة CNC آلة الحفر عالية السرعة للحزم
مقدمة المنتج:
تم تصميم آلة الحفر ذات العارضة H CNC خصيصًا لإجراء عمليات الحفر والنقر ووضع العلامات والنقش عالية الدقة على الحزم H وفولاذ القنوات وفولاذ الزوايا ومختلف مقاطع الفولاذ الإنشائية. يتم استخدامه على نطاق واسع في تصنيع الفولاذ الإنشائي للمباني، وهياكل مواقف السيارات، وأبراج النقل، والأطر الشبكية، وتطبيقات البناء الفولاذية الثقيلة الأخرى.
1. معدات حفر مخصصة عالية الأداء تم تطويرها خصيصًا لصناعة تصنيع الفولاذ الهيكلي.
2. يتم إجراء الحفر ثلاثي الجوانب في الوقت نفسه على العوارض H ومقاطع القنوات، مما يوفر دقة تصنيع وإنتاجية متميزة.
3. مجهزة بسبعة محاور يتم التحكم فيها بواسطة CNC من أجل تغذية المواد، تحديد موضعها، وتصنيعها بشكل أوتوماتيكي بالكامل.
4. متوافق مع تنسيقات ملفات AUTOCAD وDSTV، مما يتيح التعرف التلقائي على رسومات قطع العمل والتوليد المباشر لبرامج التشغيل الآلي.
معلمات المنتج:
| نموذج | 1000 دينار بحريني/3 |
| نطاق عرض الشعاع H (مم) | 100 ~ 1000 |
| نطاق ارتفاع الشعاع H (مم) | 100 ~ 500 |
| نطاق عرض القناة الفولاذية (مم) | 100 ~ 1000 |
| نطاق ارتفاع القناة الفولاذية (مم) | 100 ~ 250 |
| الأعلى. سمك الشغل (مم) | 80 |
| الأعلى. طول الشغل (م) | 12 أو 15 (اختياري) |
| الحفر المغزل الكمية. | إجمالي 3 مغازل، مغزل واحد على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| تفتق ثقب المغزل | BT40 |
| أقصى قطر للحفر (مم) | 40 |
| قوة محرك المغزل (كيلوواط) | 11/15 |
| سرعة المغزل (ص / دقيقة) | 100 ~ 3000 |
| سرعة تغذية المغزل (م/دقيقة) | 0 ~ 10 |
| سرعة تغذية المحور السيني (م/دقيقة) | 0~20 |
| الكمية من مجلة الأداة | 3 |
| نوع مجلة الأداة وقدرتها | نوع الصف، 3x4 (اختياري) |
| وحدة وضع العلامات (اختياري) | كتابة القرص، 36 حرفًا، حجم الحرف Φ10 مم |
| نظام CNC | الألمانية, اليابان, الصين INVT |
| طريقة التبريد | التبريد بالرش، التبريد الداخلي + التبريد الخارجي |
| الحجم الكلي للآلة (م) | حوالي 33x5.5x3.5 |
| إجمالي الطاقة (كيلوواط) | حوالي 60 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة. | |
ميزات المنتج:

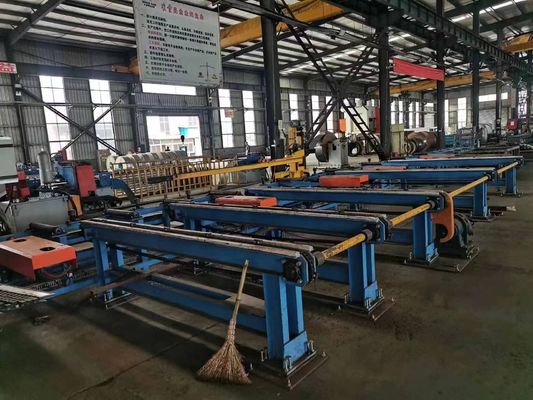

1. نظام تغذية المواد يستخدم عربة التثبيت التي يتم التحكم فيها بواسطة CNC مع تحديد موضع بمحرك مؤازر، مما يوفر سرعة تغذية سريعة ودقة تحديد موضع استثنائية طوال عملية المعالجة.
2. تم تكوين ثلاثة مغازل دقيقة عالية السرعة BT40 لتصنيع الوجوه الثلاثة للعوارض H في وقت واحد. تدعم المغازل حفر كربيد المبرد الداخلي بسرعات دوران تصل إلى 3000 دورة في الدقيقة، مما يضمن كفاءة حفر فائقة وجودة ثقب ممتازة وإخلاء الرقاقة بكفاءة من خلال ناقل الرقائق المدمج من نوع السلسلة.
3. يعتمد نظام التبريد تقنية تشحيم الرذاذ المتقدمة التي تدعم التبريد الداخلي والخارجي. تم تجهيز كل وحدة مغزل بفوهة رش خارجية مستقلة وواجهة تبريد داخلية، مما يسمح للمشغلين باختيار التبريد الداخلي، أو التبريد الخارجي، أو التشغيل المشترك وفقًا لمتطلبات التصنيع المحددة.
4. يتوفر نظام تغيير الأدوات الأوتوماتيكي (ATC) الاختياري لإجراء الاستبدال التلقائي للأدوات دون تدخل يدوي، مما يقلل بشكل كبير من وقت التوقف عن العمل ويحسن كفاءة الإنتاج الإجمالية.
5. يمكن دمج نظام تعليم القرص CNC الهيدروليكي الاختياري. يتم تشغيل قرص الوسم بواسطة محرك مؤازر، ويختار بسرعة من بين ما يصل إلى 36 حرفًا مختلفًا، مما يوفر علامات تعريف سريعة ودقيقة ومتسقة.
6. وظائف الكتابة والنقر الأوتوماتيكية تحل محل إجراءات التخطيط اليدوية التقليدية. يقوم نظام الكتابة بتحديد الخطوط المرجعية للحام بدقة على حواف وشبكات العارضة H، في حين تقوم وظيفة النقر بإجراء تصنيع الثقوب الملولبة مباشرة على الأعضاء الهيكلية، مما يؤدي إلى تحسين كفاءة الإنتاج ودقة التصنيع.
7. خلال عمليات التغذية والتصنيع، يتم التحكم هيدروليكيًا في رفع قطع العمل، الوضع الجانبي، التثبيت، القفل، والتحرير، مما يضمن معالجة آمنة للمواد، استقرار تشغيلي ممتاز، وأداء تصنيع يمكن الاعتماد عليه.
8. تتكون منصة التحكم من كمبيوتر صناعي متكامل مع نظام التحكم PLC، ويتضمن مكونات متميزة من الشركات المصنعة المعترف بها دوليًا. يتم دعم طرق برمجة متعددة، في حين يمكن استيراد بيانات المعالجة التي تم إنشاؤها بواسطة ملفات AutoCAD وTEKLA Structures وDXF وDSTV مباشرةً لتبسيط إدارة البرمجة والإنتاج.
تشتمل قطع العمل التوضيحية على عينات شعاع H قياسية ذات عروض شفة وسماكات مختلفة للنسيج، جنبًا إلى جنب مع عينات فولاذية ذات أبعاد مختلفة، مما يوضح أداء المعالجة بالماكينة بشكل شامل. توضح هذه العينات بوضوح تحديد موضع الثقب بدقة، والتنصت على الخيوط عالي الجودة، ونتائج وضع العلامات المميزة، مما يسمح للعملاء وموظفي الفحص بتقييم دقة تصنيع المعدات، واتساق المعالجة، والموثوقية التشغيلية في ظل ظروف الإنتاج العملية.
يتم تطبيق آلة الحفر، ووضع العلامات، والنقر ذات الشعاع H CNC ذات السرعة العالية على نطاق واسع في مصانع تصنيع الفولاذ الهيكلي، ومشاريع هندسة الجسور، وغيرها من صناعات إنشاءات الفولاذ الثقيلة. داخل ورش تصنيع الفولاذ، تقوم بإجراء عمليات تصنيع عالية الدقة للعوارض H المستخدمة في الأطر الهيكلية وأنظمة الدعم، مما يضمن التجميع الدقيق والأداء الهيكلي الذي يمكن الاعتماد عليه. في بناء الجسور، توفر المعدات حفرًا ونقرًا دقيقًا لمكونات العارضة H، مما يعزز السلامة الهيكلية وقدرة التحمل على المدى الطويل. من خلال الجمع بين كفاءة المعالجة الاستثنائية والأداء التشغيلي الموثوق، توفر الماكينة دعمًا فنيًا قويًا لمشاريع البنية التحتية واسعة النطاق مع المساهمة في تحسين الإنتاجية وجودة التصنيع وإكمال المشروع في الوقت المحدد.
