تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | حفر | الأعلى. عرض الحجم × الارتفاع: | 700 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 12200mm |
| نموذج المغزل الرئيسي: | BT40 | قوة المحرك: | 11 كيلو واط |
| سرعة المغزل: | 100 ～ 3000 ص/دقيقة | قطر الثقب: | φ5 ～ φ30 مم |
| إبراز: | منشفة Cnc H حزمة حفر,آلة حفر عوارض H CNC,آلات حفر الحزم الحرارية |
||

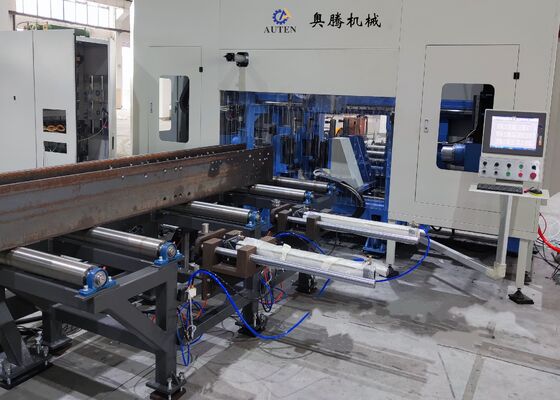

مجهزة بـ 3 مغزل Cnc H Beam Drilling Machine لصناعة الهياكل الفولاذية
صناعة التطبيق:
تم تصميم هذه الآلة خصيصًا لتطبيقات الحفر الدقيقة على المقاطع الفولاذية على شكل حرف H. إنها مجهزة بثلاثة مغازل حفر عالية السرعة وعالية الدقة، مما يوفر دقة تصنيع استثنائية وأداء تشغيليًا يمكن الاعتماد عليه ووظائف سهلة الاستخدام. باعتبارها قطعة هامة من المعدات في صناعة تصنيع الفولاذ الهيكلي، يتم استخدامها على نطاق واسع في تشييد المباني، تصنيع الجسور، إنتاج برج نقل الطاقة، تصنيع الإطار الشبكي، وقطاعات معالجة الفولاذ الأخرى ذات الصلة.
تحديد:
| نموذج | 700 دينار بحريني/3 |
| نطاق عرض الشعاع H (مم) | 100 ~ 700 |
| نطاق ارتفاع الشعاع H (مم) | 100 ~ 500 |
| نطاق عرض القناة الفولاذية (مم) | 100 ~ 700 |
| نطاق ارتفاع القناة الفولاذية (مم) | 100 ~ 250 |
| الأعلى. سمك الشغل (مم) | 40 |
| الأعلى. طول الشغل (م) | 12 أو 15 (اختياري) |
| الحفر المغزل الكمية. | إجمالي 3 مغازل، مغزل واحد على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| تفتق ثقب المغزل | BT40 |
| أقصى قطر للحفر (مم) | 40 |
| قوة محرك المغزل (كيلوواط) | 11/15 |
| سرعة المغزل (ص / دقيقة) | 100 ~ 3000 |
| سرعة تغذية المغزل (م/دقيقة) | 0 ~ 10 |
| سرعة تغذية المحور السيني (م/دقيقة) | 0~20 |
| الكمية من مجلة الأداة | 3 |
| نوع مجلة الأداة وقدرتها | نوع الصف، 3x4 (اختياري) |
| وحدة وضع العلامات (اختياري) | كتابة القرص، 36 حرفًا، حجم الحرف Φ10 مم |
| نظام CNC | الألمانية, اليابان, الصين INVT |
| طريقة التبريد | التبريد بالرش، التبريد الداخلي + التبريد الخارجي |
| الحجم الكلي للآلة (م) | حوالي 33x5.5x3.5 |
| إجمالي الطاقة(كيلوواط) | حوالي 55 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة. | |
مكونات خط آلة الحفر CNC
يتكون خط إنتاج الحفر CNC بشكل أساسي من إطار الآلة الرئيسي، نظام تغذية المواد CNC، ناقل التفريغ، وحدة التبريد، النظام الهيدروليكي، النظام الهوائي، نظام التشحيم، نظام التحكم الكهربائي، وعربة جمع الخردة. تعتمد المعدات هيكل سرير ثابت مدمج مع آلية دعم قطع العمل المتحركة. يتيح هذا التكوين المتقدم عمليات الحفر ثلاثية الأبعاد وعمليات الإنتاج المؤتمتة بالكامل، مما يضمن الأداء المستقر والإنتاجية العالية وكفاءة التصنيع المستمرة.
1. جسم الآلة الرئيسي

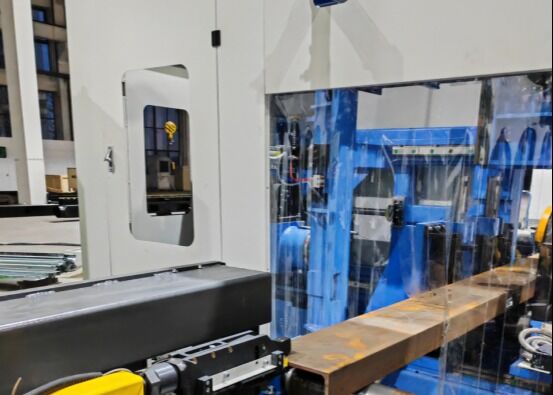

تتكون مجموعة الماكينة الأساسية من قاعدة الماكينة، وإطار السرير، وطاولة منزلقة متحركة، ووحدة رأس المغزل، وآلية التثبيت العلوية، وجهاز التثبيت الجانبي، ومجلة الأدوات الخطية. تم تصميم قاعدة الآلة بصلابة وقوة هيكلية فائقة، مما يسمح لها بامتصاص قوى المعالجة والاهتزازات المتولدة أثناء عمليات الحفر عالية السرعة بشكل فعال. يضمن هذا البناء القوي دقة الأبعاد على المدى الطويل، واتساق المعالجة، والأداء التشغيلي الموثوق.
2. نظام التبريد
يتم تبريد أدوات الحفر من خلال نظام تشحيم وتبريد متطور يجمع بين الهواء المضغوط وسائل التبريد. تقلل هذه التقنية بشكل كبير من استهلاك سائل التبريد، وتقلل من نفقات التشغيل، وتقلل من تآكل الأدوات، وتدعم ممارسات التصنيع المسؤولة بيئيًا. تتيح فوهة التبريد المرنة المثبتة على رأس المغزل إمكانية الضبط المريح لاتجاه الرش، مما يضمن التبريد المستمر والفعال طوال دورة الحفر.
3. نظام التشحيم
يشتمل نظام التشحيم على مجموعة من وظائف التشحيم الأوتوماتيكي المركزي والتشحيم اليدوي. توفر وحدة التشحيم المركزية تشحيمًا دقيقًا ومتسقًا للقضبان الدليلية الخطية والبراغي الكروية المحددة، بينما تتم صيانة نقاط التشحيم الإضافية يدويًا. ويضمن هذا الترتيب التشغيل الموثوق للماكينة، وتقليل متطلبات الصيانة، وإطالة عمر خدمة المعدات.

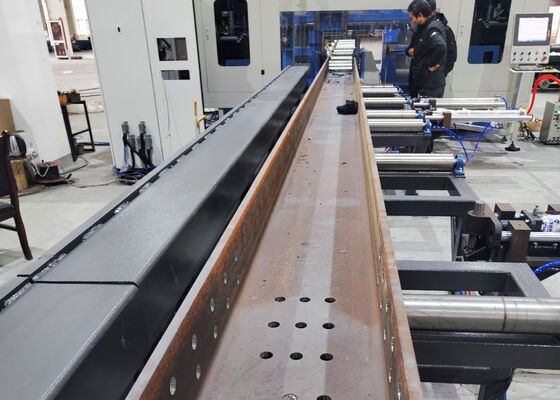

تم تصميم هذه الآلة خصيصًا لعمليات الحفر والنقر ووضع العلامات على العوارض H والقنوات الفولاذية ومجموعة واسعة من أقسام الفولاذ الإنشائية. إنها قادرة على معالجة قطع العمل بأبعاد ومواصفات مختلفة مع الحفاظ على الدقة والإنتاجية المتميزة طوال عملية المعالجة. أثناء العروض التوضيحية للمعدات، يتم عادةً استخدام عينات العارضة H القياسية ذات عروض الشفة وسمك الشبكة المتفاوتة، جنبًا إلى جنب مع عينات الصلب ذات الأحجام المختلفة، لعرض قدرات التصنيع. تُظهر قطع العمل التوضيحية هذه موضعًا دقيقًا للثقب، وتشكيل سن اللولب عالي الجودة، ونتائج علامات مميزة، مما يؤكد بشكل كامل دقة الماكينة الاستثنائية وموثوقيتها وأدائها في ظل ظروف الإنتاج العملية.
يتم استخدام آلة الحفر ذات الشعاع H CNC ذات السرعة العالية على نطاق واسع في مرافق تصنيع الفولاذ الهيكلي ومشاريع بناء الجسور. داخل ورش تصنيع الفولاذ، تقوم بعمليات حفر عالية الدقة على عوارض H المستخدمة في الأطر الهيكلية ومجموعات الدعم، مما يوفر أساسًا يمكن الاعتماد عليه للتصنيع والتركيب الدقيق. في تطبيقات هندسة الجسور، توفر الماكينة حفرًا دقيقًا لمكونات العارضة على شكل H، مما يعزز السلامة الهيكلية ويضمن القدرة على التحمل على المدى الطويل. بفضل إنتاجيتها الفائقة ودقة التصنيع والموثوقية التشغيلية، توفر المعدات دعم التصنيع الأساسي لمشاريع البنية التحتية الكبرى، مما يساهم في تنفيذ المشروع بكفاءة وإكماله في الوقت المناسب.
