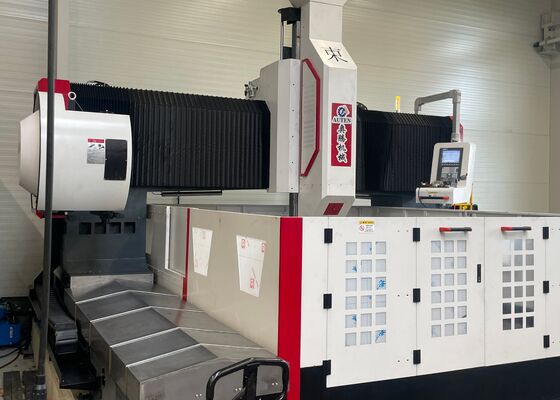

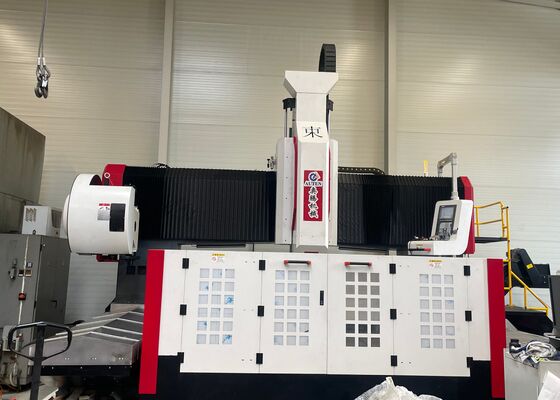

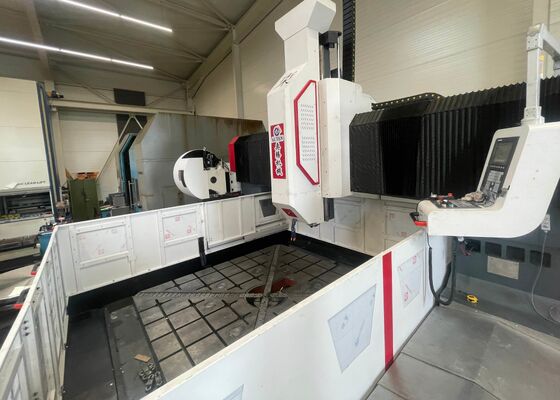

النموذج PHD3535 نوع منقسم CNC غانتري حفر طحن آلة Φ100 مم قطر الحفر

الموديل PHD3535 آلة الطحن والحفر العملاقة CNC من النوع المنفصل بقطر الحفر Φ100 مم

مقدمة المنتج:

تم تصميم هذه المعدات للحفر، والشطب، والتنصت، وطحن الألواح والمكونات الهيكلية. يتم استخدامه بشكل أساسي لحفر قطع العمل ذات الكفاءة العالية مثل الفلنجات، الأقراص، الحلقات، والألواح ضمن نطاق سمك المعالجة المحدد. يمكن حفر كل من الثقوب البينية والثقوب العمياء على مكونات المواد المفردة بالإضافة إلى المواد المركبة. يتم التحكم في عملية التصنيع رقميا، مما يوفر عملية سهلة الاستخدام. يدعم النظام الأتمتة، ويوفر دقة عالية، ومناسب لمعالجة مجموعة واسعة من المنتجات في الإنتاج على نطاق واسع.

تحديد:

هيكل المعدات:

قاعدة الماكينة مصنوعة من مادة مصبوبة وتتكون بشكل أساسي من طاولة العمل، القنطرة المتحركة، السرج المنزلق، رأس مغزل الحفر والطحن، نظام التشحيم الأوتوماتيكي، الغلاف الواقي، نظام التبريد التدويري، وحدة التحكم الرقمية، النظام الكهربائي، والمكونات الإضافية. يتميز بأزواج قضبان دوارة صلبة للدعم والتوجيه، بالإضافة إلى أزواج لولبية دقيقة لنقل الحركة. تتميز الماكينة بدقة تحديد المواقع العالية والتكرار الممتاز.

ميزات المنتج

1. سرير الآلة ومنضدة العمل:

تم تصنيع سرير الآلة من مادة مصبوبة ويتكون من مكونين رئيسيين. إنه يخضع للتليين بدرجة حرارة عالية قبل التصنيع، يليه التلدين الثانوي لتخفيف الضغط بعد نصف التشطيب، ومن ثم يتم إخضاعه للمعالجة النهائية. تضمن هذه العملية متعددة المراحل استقرار ودقة الماكينة على المدى الطويل. طاولة العمل عبارة عن صب قطعة واحدة مصنوعة من الحديد الرمادي (HT250)، والذي يتم معالجته لاحقًا بالتليين الثانوي والتعمير. يوفر هذا العلاج صلابة ديناميكية وثابتة متميزة، ويمنع التشوه بشكل فعال. تم تجهيز سطح العمل بسلسلة من فتحات T مرتبة في تخطيط مثالي للتثبيت الآمن لقطع العمل.

يتم تركيب دليلين خطيين عاليي الدقة على جانبي قاعدة السرير لضمان توزيع الحمل بشكل موحد على طول قضبان التوجيه. يعزز هذا الترتيب بشكل كبير صلابة الماكينة، فضلاً عن قوة الشد والضغط. يتم تشغيل نظام القيادة بواسطة محرك سيرفو يعمل بالتيار المتردد مقترنًا بمسمار كروي دقيق، مما يتيح حركة دقيقة للمحور Y للجسر. يتم وضع البراغي القابلة للتعديل أسفل السرير للسماح بتسوية طاولة العمل بشكل مناسب.

2. العملاقة المنقولة:

يتم تصنيع القنطرة المتحركة من الحديد الرمادي (HT250) ومزودة بقضبان توجيه خطية عالية السعة على وجهها الأمامي. يتم تسهيل حركة شريحة رأس الطاقة على طول المحور X بواسطة زوج لولبي كروي دقيق يتم تشغيله بواسطة محرك مؤازر. يتم تركيب رؤوس طاقة الحفر مباشرة على هذه اللوحة المنزلقة. يتم تحقيق الحركة العملاقة من خلال دوران الصامولة الكروية على اللولب الكروي، والتي يتم تشغيلها بواسطة محرك مؤازر عبر أداة توصيل دقيقة.

3. السرج المتحرك:

السرج المنزلق المتحرك عبارة عن مكون من الحديد الزهر الدقيق. إنها مجهزة بطاولتين منزلقتين خطيتين CNC ذات قدرة عالية، وزوج لولبي كروي دقيق، ومخفض كوكبي عالي الدقة متصل بمحرك مؤازر. بالإضافة إلى ذلك، يشتمل السرج على أسطوانة توازن غاز النيتروجين، والتي تعوض وزن رأس الطاقة، مما يقلل الحمل على المسمار ويطيل عمر الخدمة. هذا النظام يسهل حركة المحور Z لرأس طاقة الحفر، مما يتيح عمليات مثل الاقتراب السريع، تغذية العمل، التراجع السريع، والتوقف الدقيق. كما أنه يتميز بوظائف الإزالة التلقائية للرقاقة، وإخراج الرقاقة، والإيقاف المؤقت لتعزيز الكفاءة التشغيلية.

.

تم تصميم نظام القنطرية CNC المتقدم هذا خصيصًا للحفر ووضع علامات عالية الكفاءة على مكونات الألواح والصفائح المعدنية. لقد تم تصميمها بدقة لضمان المعالجة الدقيقة لقطع العمل الشبيهة باللوحة والتجمعات الهيكلية، مما يجعلها مناسبة تمامًا لمعالجة الفلنجات، والأقراص، والمكونات على شكل حلقة، والألواح المسطحة، والعناصر المماثلة. أحد المتطلبات التشغيلية الأساسية هو أن سمك قطعة العمل يجب أن يقع ضمن نطاق المعالجة الفعال المحدد للماكينة.

في مرافق تصنيع الهياكل الفولاذية، تقوم هذه المعدات بالحفر والطحن بدقة عالية على الألواح الهيكلية ومكونات التوصيل، مما يوفر أساسًا متينًا للتجميع الموثوق به للأطر الفولاذية. وفي قطاع طاقة الرياح، توفر معالجة متقدمة وعالية الدقة لأبراج توربينات الرياح والفلنجات، مما يضمن تصميم هذه المكونات لتحمل الظروف البيئية القاسية، بما في ذلك الرياح الشديدة وتقلبات درجات الحرارة. في بناء الجسور، تقوم آلات المعدات بجسر العوارض وأقواس الدعم، مما يتيح تكوين وصلات متينة ومستقرة قادرة على تحمل الأحمال الديناميكية طوال فترة الخدمة الممتدة للهيكل.
