تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 1200x1200 ملم | ارتفاع العملاقة: | 750 ملم |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | ماكس.قطر الحفر: | Φ60 ملم |
| عرض فتحة T: | 18 ملم | التنصت القطر: | M3-M28 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | آلة طحن توليد طاقة الرياح,آلة حفر توليد طاقة الرياح,خط آلة طحن الخنق |
||

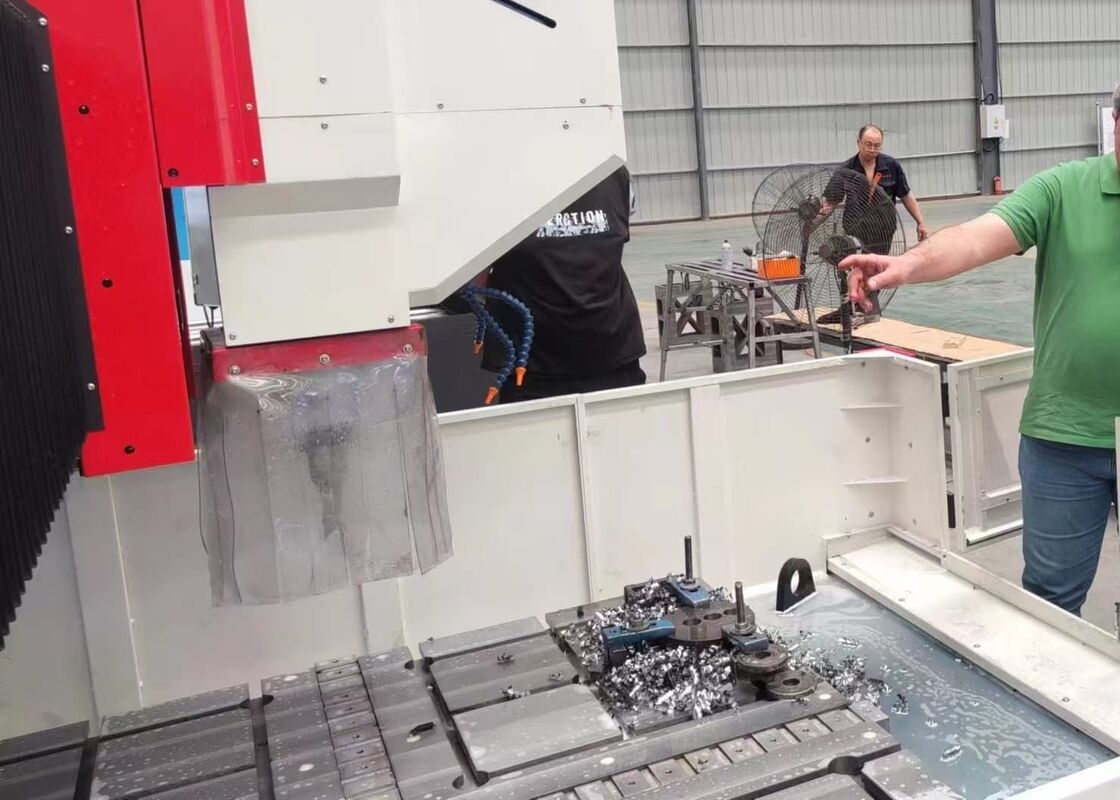

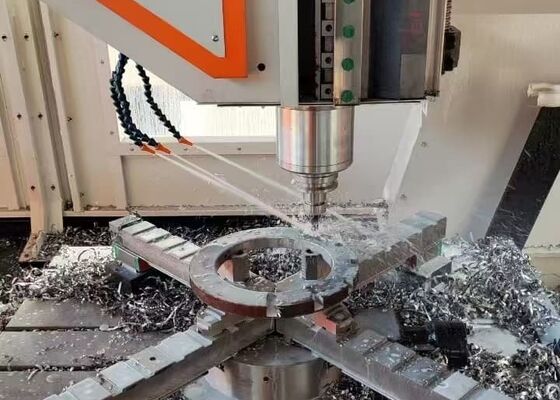

آلة ثقب وطحن الفلانشات CNC لتوليد طاقة الرياح موديل PHD1212
مقدمة المنتج
تم تصميم آلة الحفر والطحن من النوع الجسري CNC خصيصًا لأداء عمليات الحفر، والتسنين، واللوي، والطحن على قطع العمل اللوحية والعناصر الهيكلية. وهي قادرة على معالجة مكونات مثل الفلانشات، والأقراص، والحلقات، والألواح المسطحة، مع توافق معلمات السماكة بشكل صارم مع نطاق المعالجة الفعال المحدد مسبقًا للآلة. تدعم الآلة تشغيل الثقوب النافذة والثقوب العمياء على حد سواء على هياكل المواد المتجانسة والمركبة. متكاملة بالكامل مع التحكم الرقمي طوال عملية التشغيل بأكملها، مما يضمن سهولة التشغيل والكفاءة الاستثنائية. هذه الآلة مناسبة تمامًا للإنتاج الآلي، وتوفر نتائج عالية الدقة لتلبية متطلبات تطبيقات التصنيع متعددة الأصناف وعلى نطاق واسع.
المواصفات:
| حجم قطعة العمل | طول × عرض | 1200 × 1200 مم |
| ارتفاع الجسر | 750 مم | |
| طاولة العمل | عرض فتحة T | 18 مم |
| رأس طاقة الحفر | الكمية. | 1 |
| مخروط المغزل | BT50 | |
|
الحد الأقصى لقطر الحفر (الفولاذ الكربوني العادي) |
60 مم | |
| قطر اللوي | M3-M28 | |
| سرعة المغزل | 30-3000 دورة في الدقيقة | |
| قوة محرك المغزل المؤازر | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-750 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور X) |
الحد الأقصى للحركة الأفقية | 1200 مم |
| سرعة الحركة الجانبية | 0-8 دورة في الدقيقة | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
| الحركة الطولية للجسر (المحور Y) | الحد الأقصى لحركة التغذية | 1200 مم |
| سرعة حركة التغذية | 0-8 متر/دقيقة | |
| قوة محرك التغذية المؤازر | 2.4 كيلو واط | |
| حركة تغذية عمودية للرام (المحور Z) | الحد الأقصى للحركة | 550 مم |
| سرعة الحركة | 0-8 متر/دقيقة | |
| قوة المحرك المؤازر | 2.8 كيلو واط (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | طول × عرض × ارتفاع | 4000 × 3800 × 2800 مم |
ميزات المنتج
1. نظام النقل
تم تصميم أدلة ومنزلقات الخطية عالية الدقة، والمصادر من تايوان، بدقة لتقديم أداء سلس مع تعزيز قدرة تحمل المعدات بشكل كبير. يتم دعم المحور X بواسطة دليلين خطيين دوارين، والمحور Z بواسطة أربعة، وكلاهما يعمل كمكونات توجيه وتحمل للحركات الجانبية والطولية. يلبي هذا التكوين بالكامل المتطلبات الفنية لعمليات الحفر عالية السرعة. لنقل الطاقة، يتم تشغيل كل من المحور X والمحور Z بواسطة محركات مؤازرة تيار متردد، والتي تقوم بتشغيل براغي كروية دقيقة لتحويل الحركة الدورانية إلى إزاحة خطية دقيقة.
تم تجهيز المحور Y بدليلين خطيين دوارين قويين، كل منهما مقترن بمنزلقين مربعين، لتشكيل آلية انزلاق المحور Y. لا يلبي هذا التصميم المتطلبات الصارمة للصلابة والقوة لهيكل الجسر فحسب، بل يوفر أيضًا العديد من المزايا الفنية، بما في ذلك معامل احتكاك منخفض، وتشغيل عالي السرعة، وتخميد ممتاز للاهتزازات، وعمر خدمة ممتد. لنقل الطاقة، يستخدم المحور Y تقنية محرك مؤازر متزامن، والتي تقوم بتشغيل البراغي الكروية بشكل متزامن، مما يسهل الحركة الترددية الدقيقة لطاولة عمل المحور Y لضمان أداء تشغيل CNC دقيق.
2. نظام التشحيم التلقائي وآليات الحماية:
تم تجهيز هذه الآلة بنظام تشحيم تلقائي للضغط الجزئي الحجمي المصنع في تايوان، مما يضمن تشحيمًا شاملاً وخاليًا من الزوايا للأجزاء المتحركة مثل أدلة السكك الحديدية، وبراغي الرصاص، والرفوف، مما يطيل عمر تشغيل الآلة بشكل كبير. يتم حماية المحور X والمحور Y بأغطية مقاومة للغبار، بينما يتم تركيب واقيات رش مقاومة للماء حول طاولة العمل، مما يوفر حماية معززة أثناء التشغيل.
3. نظام توصيل سائل التبريد المركزي:
تم تجهيز هذه الآلة بنظام توصيل سائل تبريد مركزي قياسي. تمنع الدورة الداخلية لسائل التبريد بشكل فعال تراكم رقائق الحديد على الأداة أثناء التشغيل، مما يقلل من تآكل الأداة، ويطيل عمر الأداة، ويحسن تشطيب سطح قطع العمل. يضمن مخرج سائل التبريد عالي الضغط عند طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، مما يمنع الانسداد بسبب الملوثات ويحسن جودة قطعة العمل والكفاءة التشغيلية الإجمالية.
تم تصميم هذه المعدات الصناعية المتطورة من النوع الجسري CNC، والمخصصة لعمليات الحفر ووضع العلامات على الصفائح المعدنية، بدقة لتشغيل دقيق للمكونات الشبيهة بالصفائح والعناصر الهيكلية. تم تحسينها خصيصًا لمعالجة قطع العمل مثل الفلانشات، والأقراص، والحلقات، والألواح المسطحة، وهي مبنية وفقًا لمعايير صارمة، مما يضمن أن سمك قطع العمل هذه يتوافق تمامًا مع معلمات التشغيل الفعالة المحددة مسبقًا للآلة.
في مرافق تصنيع الهياكل الفولاذية، تقوم هذه المعدات بإجراء عمليات حفر وطحن دقيقة على الألواح الهيكلية ومكونات الربط، مما يوفر أساسًا موثوقًا للتجميع المستقر للهياكل الفولاذية. في صناعة طاقة الرياح، توفر حلول تشغيل عالية الدقة لأبراج توربينات الرياح والفلانشات - وهي عمليات حاسمة تضمن أن هذه المكونات يمكنها تحمل الظروف البيئية القاسية (مثل الرياح العاتية، وتقلبات درجات الحرارة). لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور ودعامات الدعم، مما يسهل إنشاء وصلات قوية ومتينة مصممة لتحمل الأحمال الديناميكية طوال العمر الطويل للجسور.
