تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 1200x1200 ملم | ارتفاع العملاقة: | 750 ملم |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | ماكس.قطر الحفر: | Φ60 ملم |
| عرض فتحة T: | 18 ملم | التنصت القطر: | M3-M28 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | Z محور محرك الغلاية حفر آلة,0 ~ 8 M/Min غلاية حفر آلة,Cnc غانتري فلانج غلاية حفر آلة |
||

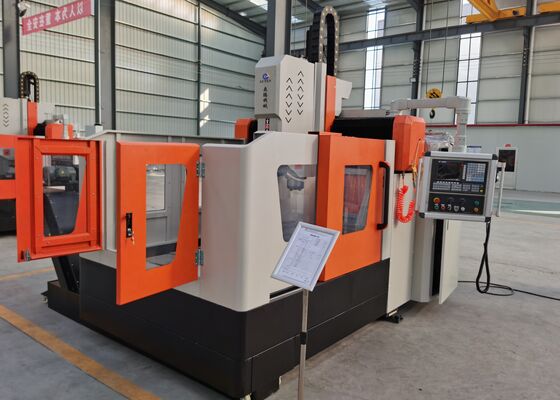

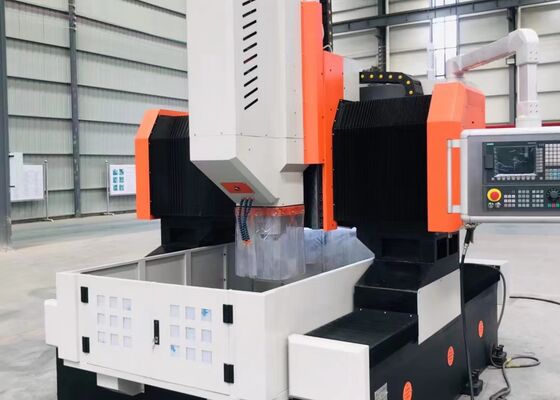

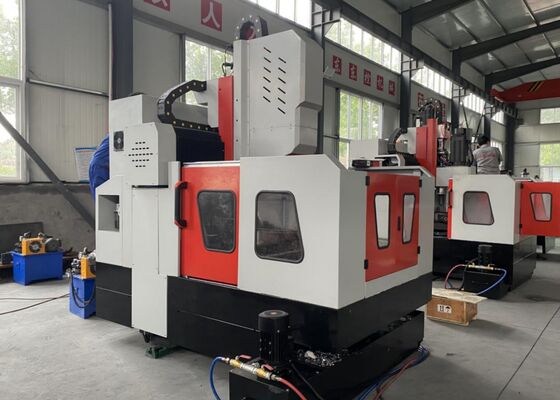

النموذج PHD1212 Cnc غانتري فلانج غلاية الحفر 0 ~ 8 M / Min Z المحور السرعة المتحركة
مقدمة المنتج
تم تصميم آلة الحفر والطحن من نوع البوابة CNC خصيصًا لإجراء عمليات الحفر والشفرة والضغط والطحن على قطع العمل الصفيحة والمكونات الهيكلية.انها قادرة على معالجة عناصر مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، مع معايير السماكة التي تلتزم بدقة بمجموعة المعالجة الفعالة المحددة للآلة.تدعم الآلة معالجة كل من الثقوب من خلال والثقوب العمياء على مكونات المواد الأحادية والتركيبةمتكاملة بالكامل مع التحكم الرقمي على مدار دورة التصنيع بأكملها، فإنه يضمن سهولة التشغيل وكفاءة استثنائية. هذه الآلة مناسبة بشكل مثالي للإنتاج الآلي،توفير نتائج عالية الدقة لتلبية متطلبات تطبيقات التصنيع متعددة الأنواع والكبيرة النطاق.
المواصفات:
| حجم القطعة | LxW | 1200×1200 ملم |
| ارتفاع الدرج | 750 ملم | |
| مقاعد العمل | عرض فتحة T | 18ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ60 ملم | |
| قطر الشرب | M3-M28 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-750ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 1200 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 1200 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 550 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 2.8كيلوواط (فرامل) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 4000x3800x2800 مم |
خصائص المنتج
1نظام نقل
تم تصميم قوالب الدليل والزلاجات عالية الدقة ، التي تأتي من تايوان ، خصيصًا لضمان الأداء السلس مع تعزيز قدرة المعدات على تحمل الحمولة بشكل كبير.يتم تجهيز محور X ومحور Z مع اثنين وأربعة أدلة خطية التدحرج، على التوالي ، بمثابة عناصر التوجيه والحمل لكل من الحركات الجانبية والطويلة. هذا الترتيب يلبي تماما المتطلبات التقنية لعمليات الحفر عالية السرعة.من حيث نقل الطاقة ، يتم تشغيل محور X والمحور Z بواسطة محركات AC servo ، والتي تدفع مسامير الكرة الدقيقة لتحويل حركة الدوران إلى تحرك خطي دقيق.
يتم تجهيز المحور Y بموجستين خطيتين قويتين للتدحرج ، كل منهما مزود بمرحلتين مربعتين للسكك الحديدية ، مما يشكل آلية الانزلاق في المحور Y.هذا التكوين لا يقتصر على تلبية متطلبات صلابة وقوة صارمة لإطار البورتري ولكن يوفر أيضا العديد من المزايا التقنية، بما في ذلك معامل الاحتكاك المنخفض، والحركة عالية السرعة، والتهدئة الاهتزاز متفوقة، وطول العمر التشغيلي. لنقل الطاقة،محور Y يستخدم تقنية محرك سيرفو متزامن، الذي يدفع المسامير الكرة في وقت واحد، مما يتيح حركة الدقيقة المتبادلة من منصة العمل المحور Y لضمان عمليات معالجة CNC دقيقة.
2نظام التشحيم الآلي وآليات الحماية:
تم تجهيز هذه الآلة مع نظام التشحيم التلقائي حجمية الضغط الجزئي الصنع في تايوان، وتوفير التشحيم شاملة، الزاوية الحرة للمكونات المتحركة مثل القيادة السكك الحديدية، المسامير الرئيسي,ورفوف، مما يطيل كثيراً من عمر الخدمة للآلة. يتم حماية محور X و محور Y بواسطة أغطية مقاومة للغبار، بينما يتم تثبيت حماية ضد البقع ضد الماء حول مكتب العمل،توفير حماية محسنة أثناء التشغيل.
3نظام توصيل المبرد المركزي:
تتميز هذه الآلة بنظام قياسي لتوصيل سائل التبريد المركزي. تدفق سائل التبريد الداخلي يمنع بشكل فعال رقائق الحديد من الالتزام بالأداة أثناء المعالجة ،مما يقلل من ارتداء الأدوات، تمديد عمر الأداة، وتحسين التشطيب السطحي للقطع.يضمن منفذ سائل التبريد عالي الضغط في طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، ومنع انسدادات الناجمة عن الملوثات وتعزيز كل من جودة القطعة العاملة وكفاءة التشغيل العامة.
هذه المعدات الصناعية المتقدمة من نوع الجدار CNC، مصممة للعمل على الحفر والتمييز على اللوحات والصفائح المعدنية،مصممة بدقة للصناعة الدقيقة للمكونات الشبيهة بالألواح والأجزاء الهيكليةمصممة خصيصًا لمعالجة قطع العمل مثل الفلنجات والأقراص والحلقات والصفائح المسطحة ، وهي مصممة وفقًا لمواصفات حرجة ،التأكد من أن سمك هذه قطع العمل يلتزم بدقة بالمعايير الفعالة المحددة مسبقًا للآلة.
في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بعمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات الاتصال،بشأن إنشاء أساس متين لتجميع الأطر الصلبة بشكل مستقرفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والشظايا العمليات الحرجة التي تضمن أن هذه المكونات قادرة على تحمل الظروف البيئية القاسيةفي مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيل عوارض قوية،اتصالات متينة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
