تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 6000x6000 ملم | ارتفاع العملاقة: | 800 ملم |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | ماكس.قطر الحفر: | 80 ملم |
| عرض فتحة T: | 28 ملم | التنصت القطر: | M3-M36 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | محرك حفر الصفائح CNC,حفر الصفائح CNC وآلة الطحن,22KW CNC |
||

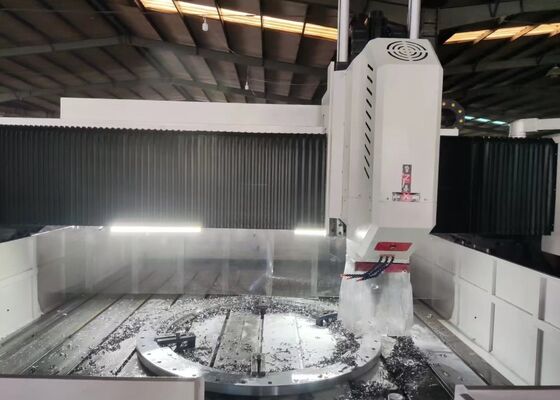

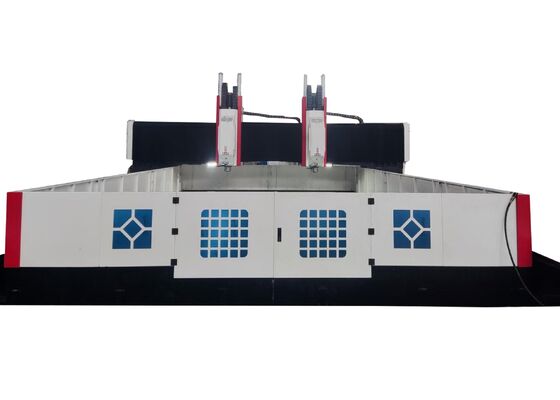

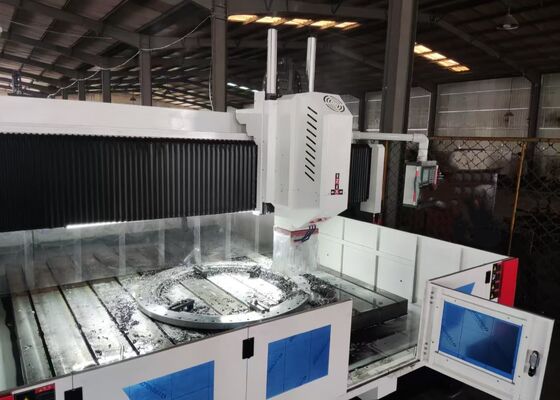

آلة حفر وتفريز ألواح CNC موديل PHD6060 بمحرك سيرفو بقوة 22 كيلو واط
التطبيق:
تم تصميم آلة الحفر والتفريز من نوع الجسر CNC المصممة خصيصًا هذه لأداء مجموعة شاملة من عمليات التشغيل الآلي، بما في ذلك الحفر، والتسنين، واللوي، والتفريز، والتجويف، على قطع العمل من نوع الألواح والتجميعات الهيكلية. إنها توفر قدرات تشغيل ثقوب عالية الكفاءة للمكونات مثل الشفاه، والأقراص، والأجزاء الحلقية، والألواح، ضمن نطاق السماكة المحدد. الآلة قادرة على معالجة كل من الثقوب المارة والثقوب العمياء، مما يدل على توافق استثنائي مع مكونات المواد المتجانسة وكذلك قطع العمل من المواد المركبة. مجهزة بتقنية التحكم الرقمي المتقدمة، تضمن هذه الآلة سهولة وراحة تشغيل فائقة. إنها تمكن الإنتاج الآلي عالي الدقة، وتستوعب احتياجات المعالجة لأنواع مختلفة من قطع العمل، وتدعم متطلبات التصنيع واسعة النطاق.
المواصفات:
| حجم قطعة العمل | طول × عرض | 6000 × 6000 مم |
| ارتفاع الجسر |
800 مم (يمكن تحديده أيضًا وفقًا للأساس) |
|
| طاولة العمل | عرض فتحة T | 28 مم |
| رأس طاقة الحفر | الكمية. | 2 |
| مخروط المغزل | BT50 | |
|
أقصى قطر للحفر (فولاذ كربوني عادي) |
80 مم | |
| أقصى سماكة | 150 مم | |
| قطر اللوي | M3-M36 | |
| سرعة المغزل | 30 ~ 3000 دورة في الدقيقة | |
| قوة محرك المغزل السيرفو | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-800 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور X) |
أقصى شوط أفقي | 6000 مم |
| سرعة الحركة الجانبية | 0 ~ 8 دورة في الدقيقة | |
| قوة محرك السيرفو للحركة الجانبية | 2 × 4.2 كيلو واط | |
|
الحركة الطولية للجسر (المحور Y) |
أقصى شوط تغذية | 6000 مم |
| سرعة حركة التغذية | 0 ~ 8 متر/دقيقة | |
| قوة محرك السيرفو للتغذية | 2 × 4.2 كيلو واط | |
| حركة تغذية عمودية للرام (المحور Z) | أقصى شوط | 600 مم |
| سرعة الحركة | 0 ~ 6 متر/دقيقة | |
| قوة محرك السيرفو | 2 × 3.6 كيلو واط (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | طول × عرض × ارتفاع | 11000 × 9500 × 4000 مم |
هيكل المعدات:
تم تصميم آلة الحفر والتوسيم CNC من نوع الجسر هذه خصيصًا مع طاولة عمل ذات سرير من الحديد الزهر، وهيكل جسر متحرك، وسرج متحرك، ووحدة طاقة للحفر والتفريز، ونظام تشحيم آلي ونظام أمان، ووحدة تبريد متداولة، ونظام تحكم رقمي (NC)، ووحدة تحكم كهربائية. مزودة بقضبان توجيه دوارة، تضمن الآلة قدرة تحمل استثنائية وتحكمًا دقيقًا في الحركة، بينما توفر أنظمة قيادة براغي كروية عالية الدقة دقة تحديد مواقع فائقة وتكرار تشغيل ثابت.
ميزات المنتج
1. رأس طاقة الحفر
تم تجهيز رأس طاقة الحفر بمحرك سيرفو مخصص للمغزل، باستخدام حزام توقيت مسنن لتقليل السرعة وتعزيز عزم الدوران لقيادة مغزل دقيق مصمم خصيصًا. يتميز المغزل بترتيب محامل زاوية يابانية بستة صفوف (أربعة محامل في الأمام واثنان في الخلف)، مما يسمح بتعديل السرعة المستمر. مدمج مع مبدل أدوات هوائي، يسهل المغزل تبديل الأدوات بسرعة وكفاءة. يتم تشغيل حركة التغذية بواسطة محرك سيرفو متصل ببرغي كروي. يدعم كل من المحورين X و Y الحركة المنسقة ويستخدمان تحكمًا شبه مغلق الحلقة، مما يتيح الاستيفاء الخطي والدائري. تم تصميم أنف المغزل بفتحة مخروطية BT50 ومتصل بوصلة دوارة عالية السرعة، مما يتيح عمليات حفر U عالية السرعة من خلال توصيل سائل التبريد عبر المغزل.
2. نظام النقل
يتميز بقضبان توجيه مصنوعة في تايوان وتكوين منزلق عالي الدقة، يضمن النظام تشغيلًا سلسًا وقدرة محسنة على تحمل الأحمال الثقيلة. يستخدم المحور X قضبان توجيه خطية دوارة مزدوجة كعناصر توجيه جانبية وحاملة للحمل، مما يلبي تمامًا متطلبات عمليات الحفر عالية السرعة. يتم تشغيل نقل المحور X بواسطة محرك سيرفو تيار متردد متصل ببرغي كروي دقيق، مما يتيح التحكم الدقيق في الحركة الخطية.
3. نظام النقل (قسم المحور Y، متابعة)
تم تجهيز المحور Y بقضبان توجيه خطية دوارة مزدوجة ثقيلة على كلا الجانبين، كل منها يتميز بثلاث عربات سكة مربعة مثبتة على قضبان التوجيه، مما يشكل آلية انزلاق المحور Y. هذا التصميم لا يلبي المتطلبات الصعبة للصلابة العالية والسلامة الهيكلية لإطار الجسر فحسب، بل يوفر أيضًا العديد من المزايا التقنية، بما في ذلك معامل احتكاك منخفض، وسرعة حركة عالية، وخصائص تخميد اهتزاز فائقة، وعمر تشغيل ممتد. لحركة المحور Y، يتم استخدام تقنية قيادة متزامنة بمحرك سيرفو مزدوج: يقوم محرك سيرفو مخصص على كل جانب بقيادة دوران البرغي الكروي بشكل متزامن، مما يتيح إزاحة دقيقة لإطار الجسر ويدعم مهام التشغيل الآلي CNC عالية الدقة.
.
تم تصميم آلة الجسر الصناعية CNC المتقدمة هذه خصيصًا لأداء عمليات الحفر والتوسيم على مكونات الألواح والصفائح المعدنية. تم هندستها بدقة للتشغيل الآلي عالي الدقة لقطع العمل من نوع الألواح والتجميعات الهيكلية، وهي متوافقة بشكل خاص مع معالجة الشفاه، والأقراص، والأجزاء الحلقية، والألواح المسطحة، والمكونات المماثلة. أحد متطلبات التشغيل الرئيسية هو أن سماكة قطع العمل يجب أن تلتزم بدقة بمواصفات التشغيل الفعالة المحددة مسبقًا للآلة.
في مرافق تصنيع الهياكل الفولاذية، تقوم هذه المعدات بإجراء عمليات حفر وتفريز دقيقة على الألواح الهيكلية وعناصر الربط، مما يوفر أساسًا موثوقًا للتجميع المستقر للهياكل الفولاذية. في قطاع طاقة الرياح، تقدم حلول تشغيل آلي متقدمة وعالية الدقة لأبراج توربينات الرياح والشفاه - مما يضمن أن هذه المكونات يمكنها تحمل الظروف البيئية القاسية، مثل الرياح العاتية وتقلبات درجات الحرارة. لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يتيح إنشاء وصلات مستقرة ودائمة مصممة لتحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.
