تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |

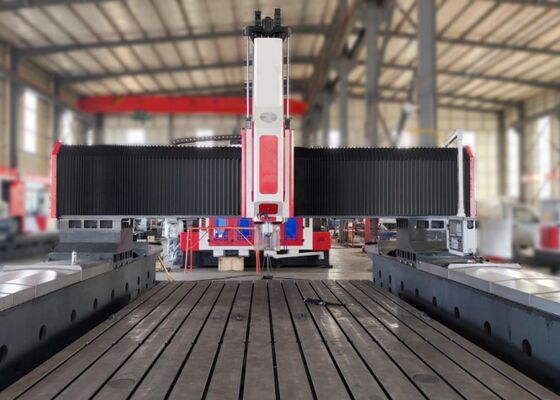

محول الحرارة استخدام لوحة CNC حفر آلة لوحة الصلب علامة آلة النموذج PHD4080
مقدمة المنتج

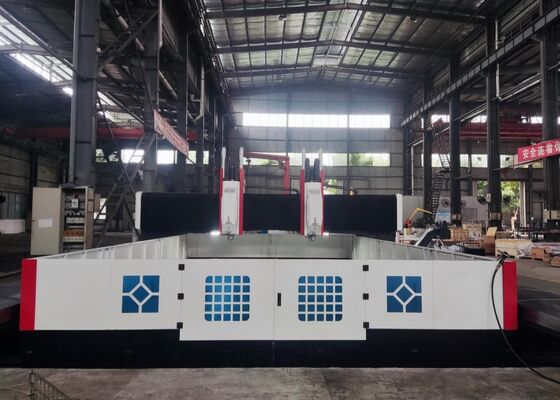

هذه المعدات هي وحدة الحفر والطحن عالية السرعة الحركة من نوع البوابة ، مصممة خصيصًا للعمليات الحفرة والنقر والطحن على مكونات مثل لوحات الصلب والفلانجزمبادلات الحرارةيستخدم حفر الكربيد مع التبريد الداخلي لتطبيقات الحفر عالية السرعة. يتم دمج النظام مع إما KND أو CNC تحكم الحافلة،تسهيل التشغيل سهل الاستخدام ودعم الأتمتة، الدقة العالية، والقدرة على التكيف مع أحجام الإنتاج الصغيرة والمتوسطة الحجم عبر مجموعة متنوعة من المنتجات.
تكوين المنتج:
| النموذج | PHD4080 | |
| حجم القطعة | LxW (ملم) | 4000×8000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 أو 2 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ90 | |
| السماكة القصوى (ملم) | ≤300 | |
| قطر الشرب | M3-M36 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 4000 |
| سرعة الحركة الجانبية (r/min) | 0~6 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 8000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~6 | |
| قوة محرك خدمة التغذية (كيلوواط) | 3.6/55 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قوة محرك الخدمة (كيلوواط) | 3.6 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 13x6.9x6.2 |
خصائص المنتج
1تتكون الآلة في المقام الأول من قاعدة، طاولة العمل، بطانية متحركة، مجموعة عمود عمودي من نوع رم، النظام الهيدروليكي، النظام الهوائي، نظام التبريد، نظام التشحيم المركزي،نظام التحكم الكهربائيوآلية إزالة رقائق تلقائية
2في هذه السلسلة من الآلات، طاولة العمل والبوابة هي مكونات متميزة، مع البوابة تعمل على قاعدتين منفصلتين.هذا التكوين يحسن بشكل كبير استقرار المعالجة والدقة، مما يوفر قدرة محملة محسنة.
3طاولة العمل مصنوعة من حديد صب رمادية عالية الجودة، مما يضمن مدى متانة استثنائية وأداء مثالي.
يتم تصنيع سرير الآلة وطاولة العمل من الحديد الرمادي من الدرجة الأولى (HT300) ، مع تخفيف الإجهاد الذي يتم تحقيقه من خلال عملية المعالجة الحرارية المزدوجة.لتقليل الرنين أثناء عمليات الحفر وتعزيز عمر الخدمة من حفر الكربيد، تم اعتماد تصميم متميز للسرير وطاولة العمل.
1أنظمة التبريد الآلية لإزالة الشريحة وإعادة التداول تقلل من وقت التوقف وتقلل من عمل المشغل.تقتصر مهام المشغل الأساسية على تحميل وتفريغ قطع العمل واستبدال المثقاب.
2. يتم تجهيز الجهاز بمؤخرة تايوان BT50 ، مصممة للتبريد الداخلي وأداء دقة عالية.يحتوي الجهاز على أسطوانة أدوات هوائية لتسهيل تغيير الأدوات بسلاسةيتم تشغيل المحرك الرئيسي ذو الطاقة العالية بواسطة حزام متزامن يتم التحكم به بخدمة ، مما يسمح له باستيعاب مجموعة واسعة من سرعات الدوران.
3هذه آلة الحفر CNC تم تصميمها بدقة لتلبية الخصائص المحددة للقطعة المعدة ومتطلبات الدقة للتطبيق.ضمان كفاءة المعالجة المثلىسواء كانت الثقوب مرتبة في تشكيل دائري أو خطي، تقوم الآلة بتنفيذ المهمة بسرعة ودقة، مما يجعلها حلا فعالا للغاية من حيث التكلفة.

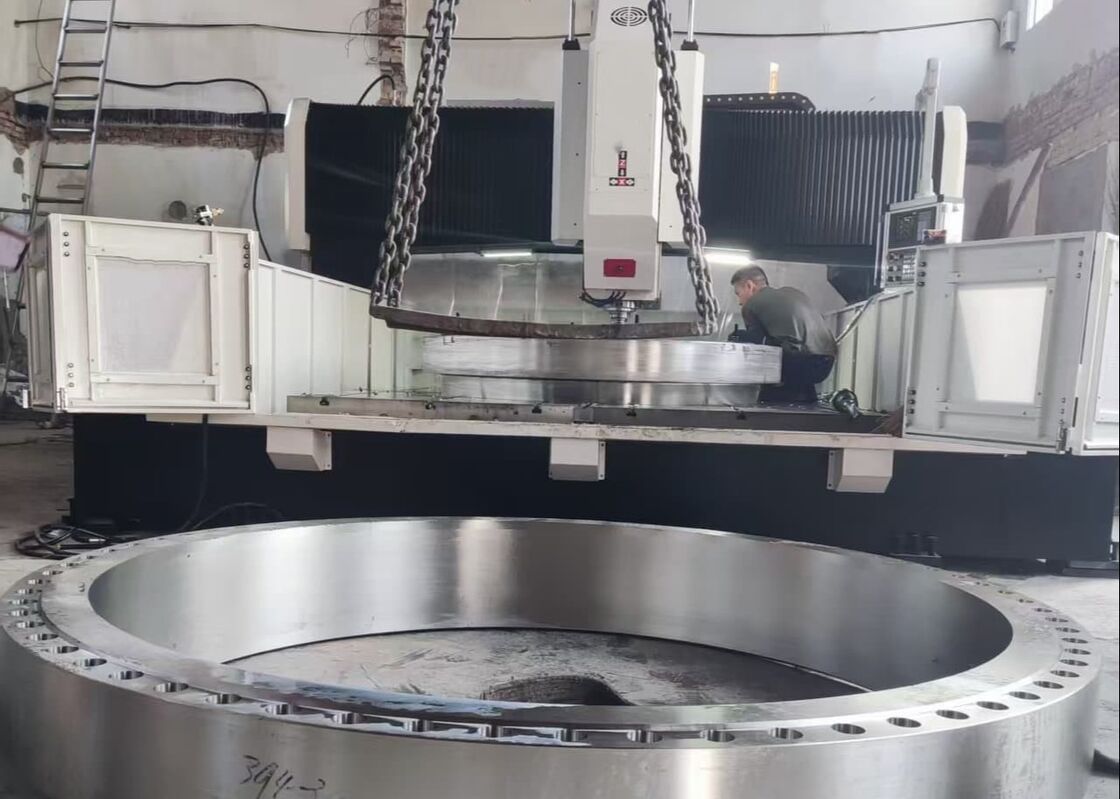

آلة القطع الصناعية للصفائح الدرجية CNC هي حل صناعي دائم ، تم تصميمه بعناية لمعالجة الدقة للمكونات الشكلية للصفائح والأجزاء الهيكلية.هذه الآلة مصممة خصيصا للتعامل مع قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، طالما أن سمك المادة ضمن القدرة الفعلية المحددة للآلة.
في منشآت تصنيع الهياكل الصلبة ، توفر هذه الآلة الحفرة للصفائح عمليات الحفر والطحن الدقيقة على الألواح الهيكلية وعناصر الاتصال ،تشكيل أساس موثوق به لتجميع الأطر الصلبةفي صناعة طاقة الرياح، توفر معالجة عالية الدقة لأبراج توربينات الرياح والشظايا العمليات الحرجة التي تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية القاسية،بما في ذلك الرياح الشديدة وتغيرات درجة الحرارةبالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور ودعمها.ضمان إنشاء اتصالات مستقرة ودائمة قادرة على تحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
