تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |
قابلة للتطبيق على صناعة توليد الطاقة الرياحية
مقدمة المنتج

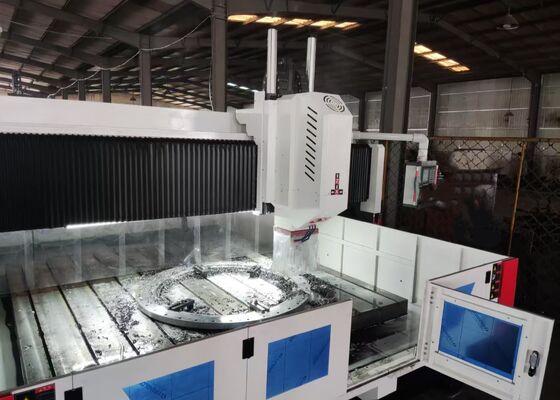

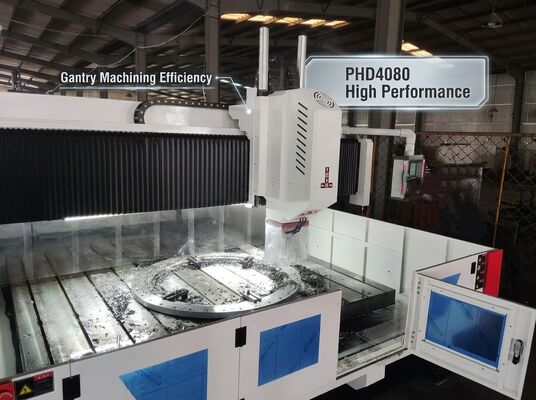

هذه الآلة هي وحدة الحفر والطحن عالية السرعة المتنقلة CNC من نوع البوابة. وهي مصممة في المقام الأول للعمليات الحفرة والنقر والطحن على قطع العمل مثل ألواح الصلب والشرائح ،مبادلات الحرارة، أوراق الأنابيب ، ودعم الدوران. تستخدم ثقوب الكربيد للحفر عالي السرعة مع التبريد الداخلي. تم تجهيز الجهاز إما بتحكم KND أو نظام الحافلة CNC ،توفير سهولة التشغيل وتمكين الأتمتة، دقة عالية، وملاءمة للإنتاج الصغيرة والمتوسطة الحجم تعمل مع مجموعة متنوعة من المنتجات.
تكوين المنتج:
| النموذج | PHD4080 | |
| حجم القطعة | LxW (ملم) | 4000×8000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 أو 2 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ90 | |
| السماكة القصوى (ملم) | ≤300 | |
| قطر الشرب | M3-M36 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 4000 |
| سرعة الحركة الجانبية (r/min) | 0~6 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 8000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~6 | |
| قوة محرك خدمة التغذية (كيلوواط) | 3.6/55 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قوة محرك الخدمة (كيلوواط) | 3.6 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 13x6.9x6.2 |
خصائص المنتج

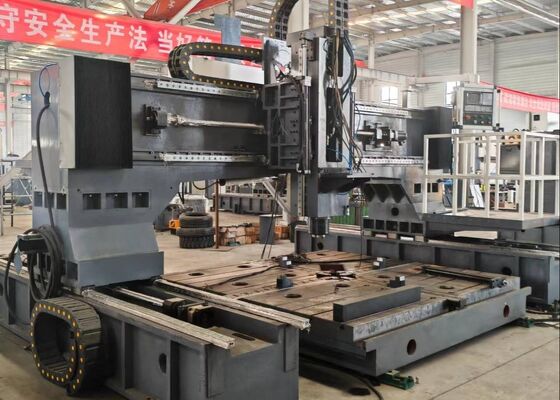

1تتكون الآلة في المقام الأول من سرير، طاولة العمل، بورتري متحركة، رأس الطاقة عمودية من نوع رم، النظام الهيدروليكي، النظام الهوائي، نظام التبريد، نظام التشحيم المركزي،نظام التحكم الكهربائي، ونظام إزالة رقائق تلقائي.

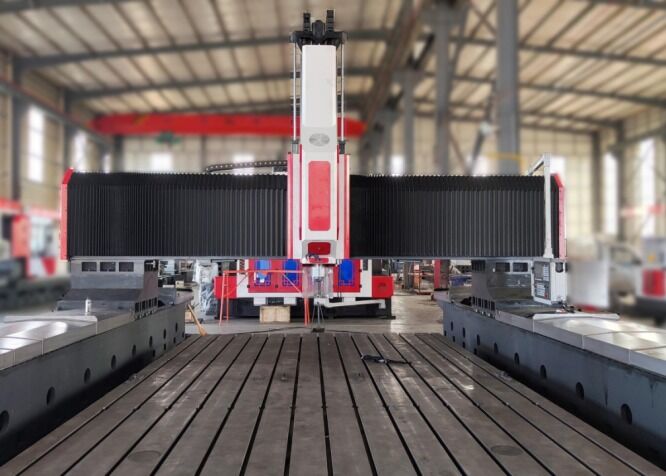

2في هذه السلسلة من الآلات، طاولة العمل والبوابة هي مكونات منفصلة، مع البوابة تتحرك على قاعدتين. هذا التصميم يعزز بشكل كبير استقرار المعالجة والدقة،يقدم قدرة عالية على تحمل الحمل.
3طاولة العمل مصنوعة من حديد رمادي صلب من الجودة العالية لتحقيق متانة وأداء متفوق.
تم بناء سرير الآلة وطاولة العمل من الحديد الرمادي عالية الجودة (HT300) ، مع تخفيف الإجهاد الذي يتم تحقيقه من خلال معالجة حرارية معتدلة.للقضاء على الرنين أثناء عملية الحفر وتوسيع عمر حفر سبيكة، تم تنفيذ تصميم منفصل للسرير وطاولة العمل.
1. يقلل نظام إزالة الرقائق التلقائي ونظام التبريد المتداول من الوقت غير المنتج ويقلل من كثافة العمل. لا يتطلب من المشغل سوى تحميل وتفريغ قطع العمل واستبدال الحفر.
2. يتم تجهيز الجهاز بمؤخرة تايوان BT50 ، وتتميز بالتبريد الداخلي ودقة عالية.تتضمن الآلة أسطوانة أدوات هوائية لتغيير أدوات أسهليتم تشغيل المحرك الرئيسي ذو الطاقة العالية بواسطة حزام متزامن يتم التحكم به بخدمة ، مما يسمح له بالتعامل مع مجموعة واسعة من سرعات الدوران.
3هذه آلة الحفر CNC تم تصميمها خصيصا على أساس خصائص قطعة العمل ومتطلبات الدقة.ضمان أفضل أداء في المعالجةسواء كانت الثقوب مرتبة في نمط دائري أو خطي، تقوم الآلة بإكمال المهمة بسرعة ودقة. ونتيجة لذلك، فإنه يوفر حل فعال للغاية من حيث التكلفة.
آلة قطع لوحة الجدار CNC هي حل صناعي قوي ، تم تصميمه بدقة لمعالجة دقيقة للمكونات الشبيهة باللوحة والعناصر الهيكلية.هذه الآلة هي الأمثل خصيصا لمعالجة قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، شريطة أن تكون سمك المادة ضمن نطاق التصنيع الفعال المحدد للآلة.
في مصانع تصنيع الهياكل الفولاذية، هذه الآلة الحفر لوحة توفر عمليات الحفر الدقيقة والطحن على الألواح الهيكلية ومكونات الاتصال،توفير أساس متين لتجميع الأطر الفولاذية بشكل موثوق بهفي قطاع طاقة الرياح، تقدم صناعة عالية الدقة لأبراج توربينات الرياح والشظايا العمليات الحيوية التي تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية الصعبة،مثل الرياح الشديدة وتقلبات درجة الحرارةبالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور ودعمها.ضمان تشكيل اتصالات مستقرة ودائمة قادرة على تحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
