تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |
صناعة الغلايات صناعة الصفائح الصناعية صناعة المبادلات الحرارية
مقدمة المنتج

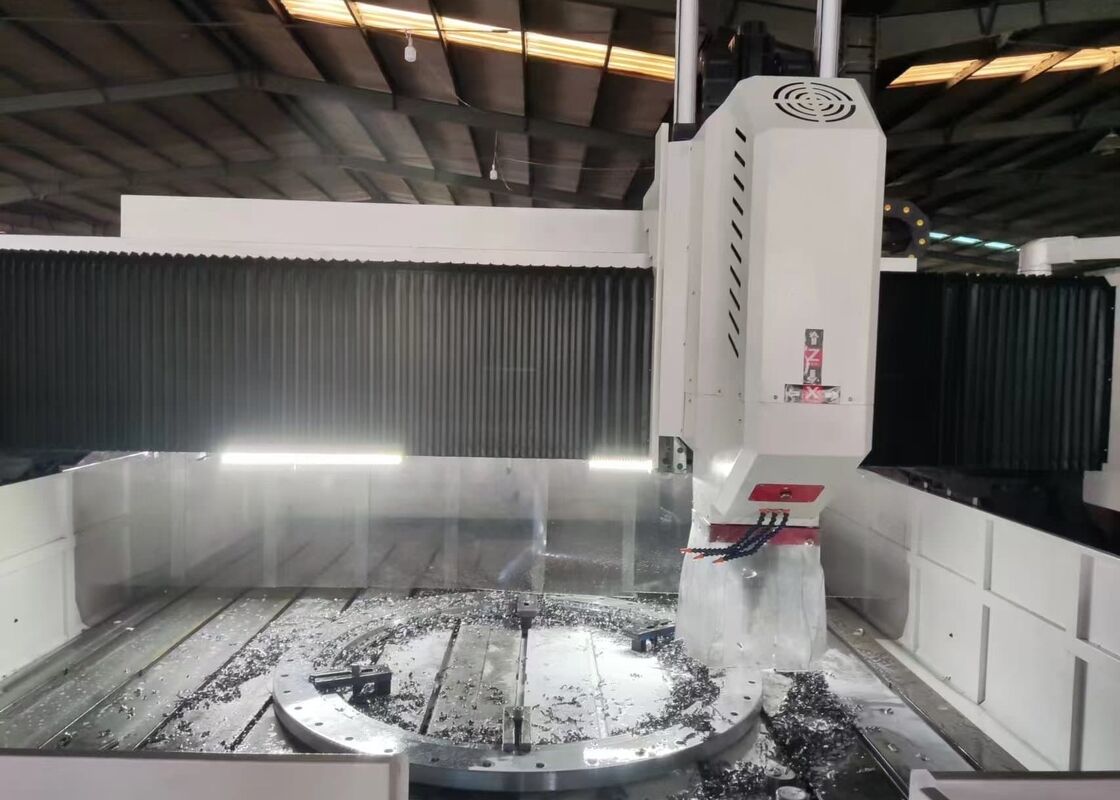

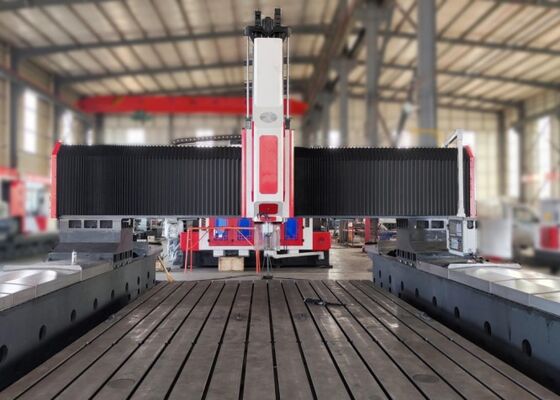

هذه الآلة هي آلة الحفر والطحن عالية السرعة الحاسوبية الحاسوبية المتنقلة. يتم استخدامها أساسا للحفر، والنقر والطحن من قطع العمل مثل لوحات الصلب، والشرائح، ومبادلات الحرارة،أوراق الأنابيبيمكن استخدام حفر الكربيد لحفر عالية السرعة مع التبريد الداخلي. هذه الآلة مجهزة بتحكم الحافلة النظامية KND أو CNC، والتشغيل المريح،يمكن تحقيق الأتمتة، عالية الدقة، متعددة الأنواع، صغار ومتوسطي الحجم.
تكوين المنتج:
| النموذج | PHD4080 | |
| حجم القطعة | LxW (ملم) | 4000×8000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 أو 2 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر (ملم) | Φ90 | |
| السماكة القصوى (ملم) | ≤300 | |
| قطر الشرب | M3-M36 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 22/30/37 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 4000 |
| سرعة الحركة الجانبية (r/min) | 0~6 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 3.6 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 8000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~6 | |
| قوة محرك خدمة التغذية (كيلوواط) | 3.6/55 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قوة محرك الخدمة (كيلوواط) | 3.6 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 13x6.9x6.2 |
خصائص المنتج

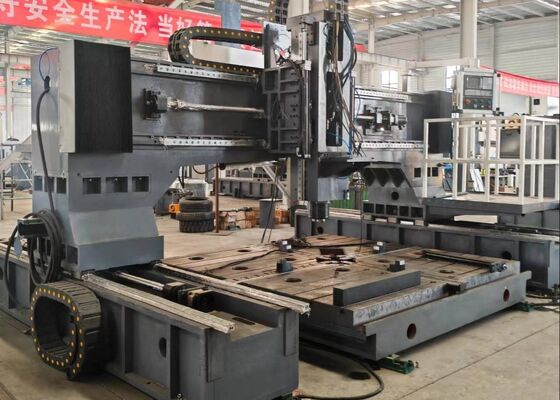

1تتكون الآلة أساسا من السرير، طاولة العمل، البلاط المتحرك، رأس القوة من نوع رم عمودي، النظام الهيدروليكي، النظام الهوائي، نظام التبريد، نظام التشحيم المركزي،نظام التحكم الكهربائي ونظام إزالة الرقائق التلقائي.
2بالنسبة لهذه السلسلة من الآلات، والحافل والحافل منفصلان، الحافل يتحرك على قاعدتين، هذا النوع من الهيكل تحسين كبير في استقرار المعالجة والدقة، والقدرة على تحمل الحمل العالي.
3طاولة عمل ذات جودة عالية من الحديد الرمادي
يتم تصنيع سرير الآلة وطاولة العمل من الحديد الرمادي عالية الجودة (HT300) ، ويتم إزالة الإجهاد عن طريق معالجة حرارية معتدلة مرتين.من أجل القضاء على الرنين التي تولد في عملية الحفر وإطالة عمر الخدمة من حفر سبيكة، يتم تبني الشكل المستقل لسرير وطاولة العمل.
1. يقلل نظام إزالة الشريحة التلقائي ونظام تبريد الدورة من الوقت غير المنتج وكثافة العمل. يحتاج المشغل فقط إلى تحميل وتفريغ قطعة العمل وتغيير المثقاب.
2. تستخدم الآلة تايوان BT50 محول ، نوع التبريد الداخلي ، محول دقة عالية. يمكن أن تستخدم حفر الكربيد. كما تعتمد الآلة أسطوانة الأدوات الهوائية ، لجعل تغيير الأدوات أكثر سهولة.يتم تشغيل محرك الفولاذ الرئيسي الكبير القوة بواسطة حزام مزامنة الخدمةهذا يمكن أن تحمل نطاق كبير من سرعة الدوران.
3تم تصميم هذه آلة الحفر CNC وفقًا لميزات قطعة العمل ومتطلبات الدقة ؛ لها شكل مضغوط ومرنة ، فهي تلبي متطلبات المعالجة بشكل أفضل.لا يهم إن كانت الثقوب مرتبة كدوائر أو خطوط مستقيمة، يمكن أن ينهي العمل بسرعة ودقة. لذلك، هذه الآلة هي خيار فعال من حيث التكلفة.
آلة قطع لوحة الجدار CNC هي حل صناعي متين ، تم تصميمه بخبرة لمعالجة دقيقة للمكونات الشبيهة باللوحة والعناصر الهيكلية.تم تحسين هذه المعدات خصيصا للتعامل مع قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة ، بشرط أن تكون سمك المادة ضمن نطاق التصنيع الفعال المحدد للآلة.
في منشآت تصنيع الهياكل الصلبة، هذه الآلة الحفرة للصفائح تقوم بعمليات الحفر والدقيق على الألواح الهيكلية والمكونات الارتباطية،توفير أساس موثوق به لتجميع الأطر الصلبةفي صناعة طاقة الرياح it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)بالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور ودعمها.ضمان إنشاء اتصالات مستقرة ودائمة قادرة على تحمل الأحمال الديناميكية على مدى عمر الجسر الممتد.
