تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 1000x1000mm | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | BT40 | الأعلى. قطر الحفر (مم): | Φ50 |
| الأعلى. سمك (مم): | ≤180 | التنصت القطر: | M3-M20 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 11 |

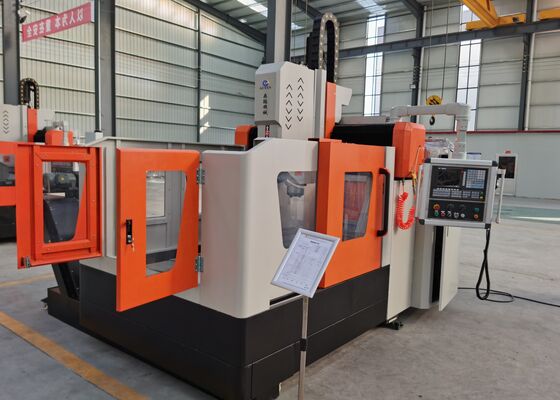

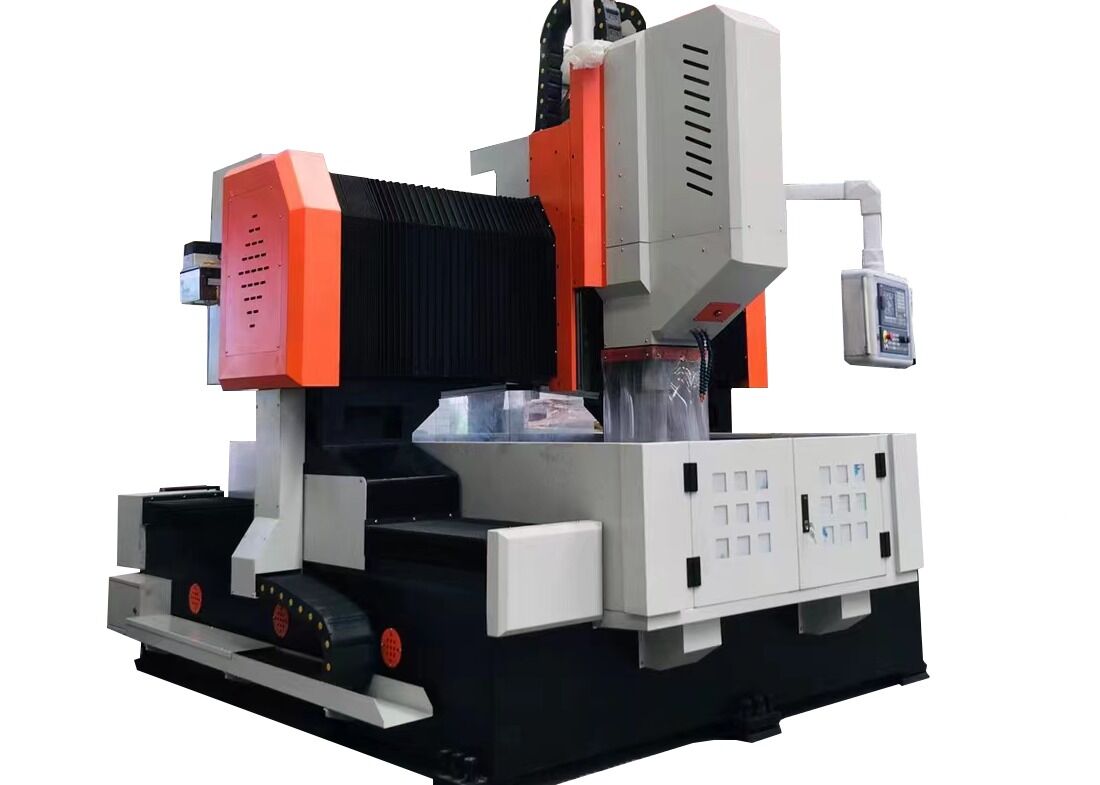

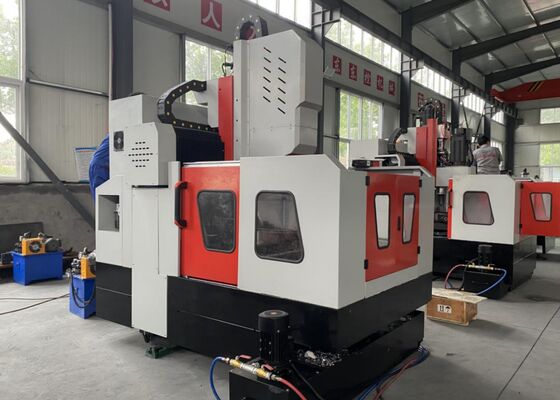

آلة الحفر القرصية آلة حفر الصفائح الهيكلية CNC آلة حفر اللفافة آلة حفر قطع الهيكلية معالجة
مقدمة المنتج
أساسا حفر لوحات الأنبوب والفلينجز، قطر فتحة الحفر أقل من 80mm. الوظيفة الرئيسية تشمل حفر الثقوب، والحفر، والحفر، والنقر، والشفرة، والطحن.انها تنطبق على كل من حفرة الكربيد وحفرةعملية نظام التحكم CNC هي مريحة وسهلة. الآلة لديها دقة عمل عالية جدا.
تكوين المنتج:
| النموذج | PHD1010 | |
| حجم القطعة | LxW (ملم) | 1000x1000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT40 | |
| أقصى قطر الحفر (ملم) | Φ50 | |
| السماكة القصوى (ملم) | ≤180 | |
| قطر الشرب | M3-M20 | |
| سرعة الغزل (r/min) | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 11 | |
| الحركة الجانبية لرأس القوة (محور X) | الحد الأقصى للسرعة الأفقية (ملم) | 1000 |
| سرعة الحركة الجانبية (r/min) | 0~8 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 2.4 | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لسرعة التغذية (ملم) | 1000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~8 | |
| قوة محرك خدمة التغذية (كيلوواط) | 2.4 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 400 |
| سرعة الحركة (م/دقيقة) | 0~8 | |
| قوة محرك الخدمة (كيلوواط) | 2.4 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.02/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه |
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة |
| الحجم الكلي | LxWxH (م) | 3.2x2.2x2.2 |
خصائص المنتج
1جسم إطار الجهاز والحزمة العرضية هي في هيكل مصفح المصنوع، بعد معالجة حرارية الشيخوخة الكافية، مع دقة جيدة جدا.المائدة المنزلقة العرضية والعجل كلها مصنوعة من الصلب.
2نظام القيادة المزدوج من الجانبين في محور X يضمن الحركة الموازية الدقيقة للقالب ، والرباعية الجيدة لمحور Y و محور X.
3طاولة العمل مصنوعة من الحديد الصلب، يضمن الأداء المستقر.
4. محور الحفر صلب من نوع BT40 عالي الدقة مع نظام تبريد داخلي ، وسهل تغيير الأدوات. سرعة المحور هي 30 ~ 3000r / min.
5على جانبي طاولة العمل هناك ما مجموعه جهازين لإزالة الخردة من نوع سلاسل الصفائح ، يمكن جمع الخردة وسائل التبريد إلى الجهاز ، ويمكن إعادة تدوير سائل التبريد.
6الجهاز لديه طريقتين للتبريد - التبريد الداخلي والتبريد الخارجي، والضغط الكافي ومعدل التدفق، وهناك مكونات تحذير فحص مستوى المبرد،الذي يضمن ما يكفي من التشحيم والتبريد لأداة الحفر.
7.الآلة لديها نظام التشحيم التلقائي، يوفر ما يكفي وموثوق به التشحيم لنقاط الحركة الرئيسية، مثل القيادة السكك الحديدية، المسمار الكريستال والحاويات الدوارة،الذي يضمن عمر المكونات المتحركة الرئيسية.
8. نظام التحكم CNC هو 828D ، مع وظيفة قوية، برمجة CAD-CAM التلقائية، سهلة التشغيل، التحذير التلقائي وتعويض الأخطاء.
9المكونات الرئيسية المستوردة من الخارج، مثل خطية الدوار دليل السكة الحديدية، المسمار الكرة، المحرك الخادم وموصل الخدمة، المغزل، نظام التحكم CNC، مضخة هيدروليكية، صمام ومضخة التبريد، الخ،جميعها من العلامة التجارية العالمية الشهيرة، لذلك الجهاز لديه موثوقية عالية جدا وأداء مستقر.
آلة قطع لوحة الجدار CNC هي حل صناعي متين ، تم تصميمه بخبرة لمعالجة دقيقة للمكونات الشبيهة باللوحة والعناصر الهيكلية.تم تحسين هذه المعدات خصيصا للتعامل مع قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة ، بشرط أن تكون سمك المادة ضمن نطاق التصنيع الفعال المحدد للآلة.
في منشآت تصنيع الهياكل الصلبة، هذه الآلة الحفرة للصفائح تقوم بعمليات الحفر والدقيق على الألواح الهيكلية والمكونات الارتباطية،توفير أساس موثوق به لتجميع الأطر الصلبةفي صناعة طاقة الرياح it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)بالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور ودعمها.ضمان إنشاء اتصالات مستقرة ودائمة قادرة على تحمل الأحمال الديناميكية على مدى عمر الجسر الممتد.
