آلة حفر الصفائح الراسخة آلة معالجة الصفائح CNC آلة حفر الصفائح الحلقة

آلة حفر الصفائح الراسخة آلة معالجة الصفائح CNC آلة حفر الصفائح الحلقة

مقدمة المنتج:

تم تصميم هذه المعدات للحفر والشفرة والنقر والطحن للصفائح والمكونات الهيكلية.يتم استخدامه أساسا لعمليات الحفر عالية الكفاءة على قطع العمل مثل الفلينجزيمكن حفر كل من الثقوب والثقوب العمياء على المواد الواحدة والمواد المركبة.يتم التحكم في عملية التصنيع رقمياً، مما يوفر سهولة التشغيل. يدعم النظام الأتمتة ، ويضمن دقة عالية ، وهو مناسب بشكل جيد للتعامل مع مجموعة واسعة من المنتجات والإنتاج على نطاق واسع.

المواصفات:

هيكل المعدات:

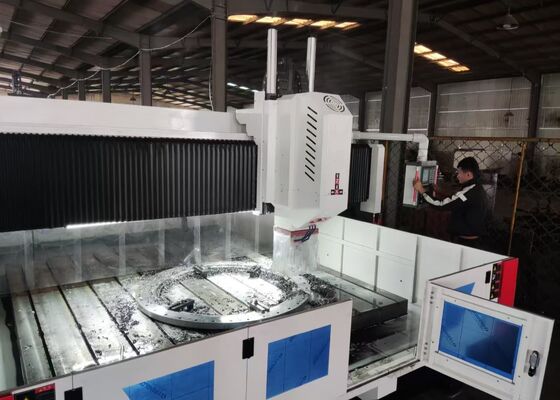

يتم بناء قاعدة الماكينة من المواد المصبوبة ويتألف في المقام الأول من طاولة العمل ، والبورتري المتحرك ، والسرج المنزلق ، والحفر والطحن رأس الطاقة ، ونظام التشحيم التلقائي ،الحجرة الوقائية، نظام التبريد الدائري، وحدة التحكم الرقمية، والنظام الكهربائي، ومكونات متكاملة أخرى.جنبا إلى جنب مع أزواج المسامير الرصاصية الدقيقة لحركة القيادةتتميز آلة الأدوات بدقة تحديد المواقع العالية وتكرارها الاستثنائي في تحديد المواقع.

خصائص المنتج

1سرير الآلة ومقعد العمل:

يتم بناء سرير الآلة من المواد المصبوبة ويتكون من قسمين.تليها معالجة التخمير الثانوية لتخفيف التوتر بعد نصف التشطيب، ويختتم مع المعالجة النهائية. هذه العملية متعددة المراحل تضمن الاستقرار على المدى الطويل من دقة الماكينة.الذي خضع لعمليات التسخين الثانوية ومعالجة الشيخوخةهذه العمليات تعزز كل من الصلابة الديناميكية والستاتية، ومنع بشكل فعال التشوه.مرتبة في تخطيط مصمم بعناية لضمان مصراع العمل الآمن.

يتم تثبيت دليلين خطيين عالي الدقة على جانبي قاعدة السرير ، مما يضمن توزيع حمولة متساوية عبر قواعد الدليل.هذا التكوين يعزز بشكل كبير صلابة الآلة، وقوة الشد، وقوة الضغط. يتم تشغيل نظام القيادة بواسطة محرك سيرفو التيار المتردد ، مقترنة بزوج من مسامير الكرة الدقيقة ، والتي تدفع حركة البوابة على طول المحور Y.يتم وضع المسامير القابلة للتعديل بشكل استراتيجي على الجزء السفلي من السرير، مما يسمح بتعديل مستوى الدقة لمكتب العمل.

2. الدرج المتحرك:

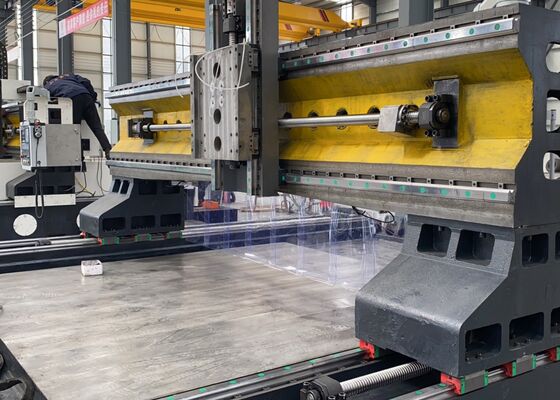

تم تصميم البوابة المتنقلة من الحديد الرمادي (HT250) ومجهزة بشريكتين لقيادة خطية ذات سعة عالية على جانبها الأمامي. زوج من المسامير الكروية الدقيقة ، مدفوعة بمحرك الخدمة ،يسمح بحركة لوحة انزلاق رأس الطاقة على طول محور Xيتم تركيب رؤوس قوة الحفر على هذه اللوحة المنزلقة. يتم تسهيل حركة البورتري عن طريق دوران المكسرة الكروية على المسمار الكروية.والذي يتم تشغيله بواسطة محرك الخدمة من خلال ربط دقيق.

3- السرج المتحرك.

السرج المنزلق المتحرك هو مكون حديد صب دقيق ، مجهز بطاولتين CNC خطية عالية السعة ، زوج من المسامير الكرة الدقيقة ،ومركز تخفيض كوكبي عالي الدقة متصل بمحرك الخدمةبالإضافة إلى ذلك، يحتوي السرج على أسطوانة توازن غاز النيتروجين، والتي تعادل وزن رأس القوة، وبالتالي تقليل الحمل على المسمار وتطويل عمر الخدمة.هذا النظام يدفع حركة رأس قوة الحفر على طول المحور Z، مما يتيح وظائف مثل الاقتراب السريع ، وتغذية العمل ، والتراجع السريع ، والتوقف. كما يتضمن إزالة رقاقة تلقائية ، وإطلاق رقاقة ، ووظائف توقف لتحسين كفاءة التشغيل.

.

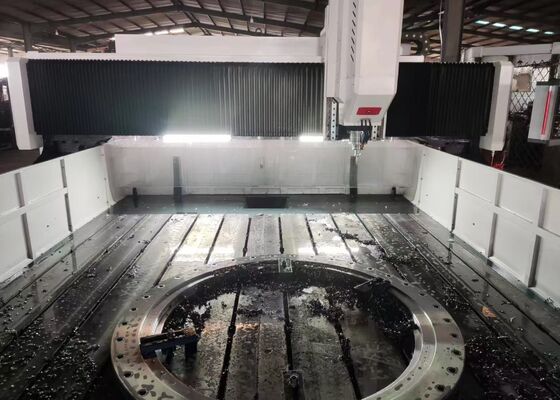

هذا النظام المتقدم للسيطرة على الحاسب الآلي مصمم خصيصًا للحفر عالية الكفاءة ووضع علامات على مكونات الصفائح والصفائح المعدنية.وقد تم تصميمه بعناية لتوفير معالجة دقيقة من قطع العمل الشبيهة الصفائح والجمعات الهيكلية، مما يجعلها مناسبة بشكل جيد لمعالجة الشظايا والقرصات والمكونات على شكل حلقة والألواح المسطحة والعناصر المماثلة.شرط تشغيل رئيسي هو أن سمك قطع العمل يجب أن تقع ضمن المحددة المختلفة الآلة الفعالة.

في مصانع تصنيع الهياكل الفولاذية، تقوم هذه المعدات بعمليات الحفر والطحن عالية الدقة على الألواح الهيكلية ومكونات الاتصال،توفير أساس متين لتجميع الأطر الفولاذية بشكل موثوق بهفي صناعة طاقة الرياح، فإنه يوفر القدرات المتقدمة، عالية الدقة للآلات المعدنية لبرج توربينات الرياحضمان أن هذه المكونات مصممة لتحمل الظروف البيئية القاسية، مثل الرياح القاسية وتقلبات درجة الحرارة. لبناء الجسور ، تقوم المعدات بمعالجة حزم الجسور وأقواس الدعم ، مما يسمح بإنشاءاتصالات متينة قادرة على تحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
