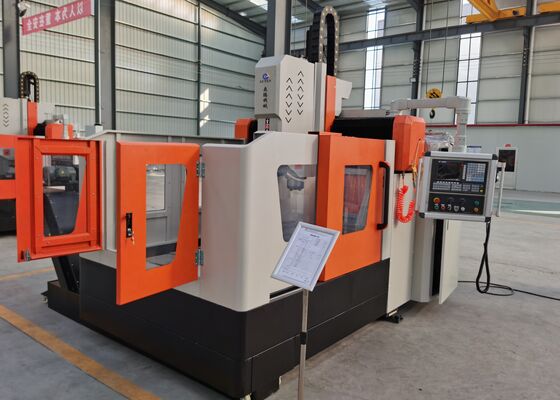

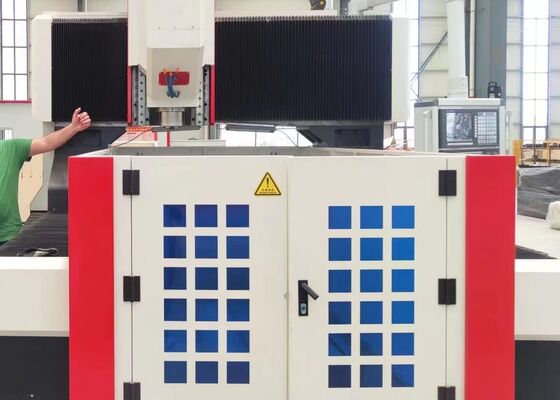

آلة حفر لوحة المبادل الحراري آلة طحن حفر اللوحة CNC آلة حفر اللوحة الفولاذية

آلة حفر ألواح مبادلات حرارية، آلة تفريز حفر ألواح CNC، آلة حفر ألواح فولاذية

مقدمة المنتج

في مرافق تصنيع الهياكل الفولاذية، تقوم آلة حفر الألواح هذه بإجراء عمليات حفر وتفريز دقيقة على الألواح الهيكلية وعناصر الربط، مما يوفر أساسًا موثوقًا للتجميع الآمن للأطر الفولاذية. في قطاع طاقة الرياح، توفر تشغيلًا آليًا عالي الدقة لأبراج توربينات الرياح وشافات التوصيل - وهي عمليات حاسمة تضمن قدرة هذه المكونات على تحمل الظروف البيئية الصعبة، مثل الرياح القوية وتقلبات درجات الحرارة. بالنسبة لإنشاء الجسور، تقوم الآلة بمعالجة عوارض الجسور والدعامات، مما يضمن تكوين وصلات مستقرة ومتينة قادرة على تحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.

المواصفات:

ميزات المنتج

1. نظام النقل

تم تصميم القضبان والمنزلقات عالية الدقة، والمستوردة من تايوان، بعناية لضمان التشغيل السلس مع تحسين قدرة تحمل الآلة بشكل كبير. تم تجهيز المحور X بدليلين خطيين دوارين، والمحور Z بأربعة، وكلاهما يعمل كمكونات توجيه وتحمل أساسية للحركات الجانبية والطولية. يلبي هذا التكوين بالكامل المتطلبات الفنية لتطبيقات الحفر عالية السرعة. لنقل الطاقة، يتم تشغيل كل من المحور X والمحور Z بواسطة محركات مؤازرة تيار متردد، والتي تعمل على مسامير كروية دقيقة لتحويل الحركة الدورانية إلى إزاحة خطية عالية الدقة.

تم تجهيز المحور Y بدليلين خطيين دوارين ثقيلين، كل منهما يتميز بمنزلقين مربعين، يشكلان معًا آلية انزلاق المحور Y. لا يلبي هذا التصميم متطلبات الصلابة والقوة العالية لإطار الجسر فحسب، بل يوفر أيضًا العديد من المزايا الفنية، بما في ذلك معامل احتكاك منخفض، وحركة عالية السرعة، وتخميد ممتاز للاهتزازات، وعمر خدمة طويل. لنقل الطاقة، يستخدم المحور Y تقنية القيادة المتزامنة مع المحركات المؤازرة، والتي تقود المسامير الكروية بالتنسيق، مما يضمن حركة ترددية دقيقة لطاولة عمل المحور Y لأداء تشغيل CNC دقيق.

2. نظام التشحيم التلقائي وآليات الحماية

تم تجهيز الآلة بنظام تشحيم تلقائي جزئي الضغط من تايوان، والذي يوفر تشحيمًا شاملاً للأجزاء المتحركة مثل القضبان الخطية، ومسامير الرصاص، والتروس، مما يطيل عمر تشغيل الآلة بشكل كبير. يتم حماية المحور X والمحور Y بأغطية مقاومة للغبار، بينما يتم تركيب واقيات رش مقاومة للماء حول طاولة العمل، مما يوفر حماية معززة أثناء التشغيل.

3. نظام توصيل سائل التبريد المركزي

تم تجهيز هذه الآلة بنظام قياسي لتوصيل سائل التبريد المركزي. يمنع دوران سائل التبريد الداخلي بشكل فعال تراكم رقائق المعادن على الأداة أثناء التشغيل، مما يقلل من تآكل الأداة، ويطيل عمر الأداة، ويحسن التشطيب السطحي لقطع العمل. يوفر مخرج سائل التبريد عالي الضغط عند طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، مما يمنع الانسداد الناتج عن الحطام ويحسن جودة قطعة العمل الإجمالية وكفاءة التشغيل.

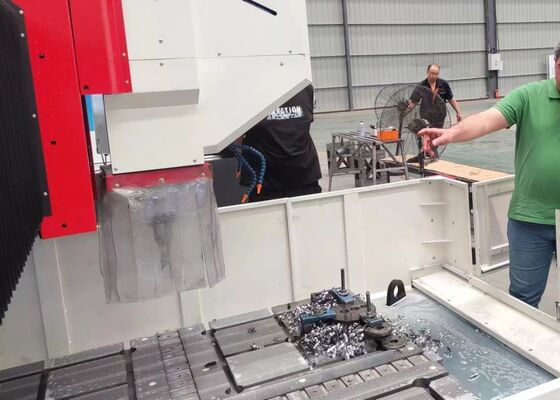

هذه الآلة الصناعية المتطورة من نوع CNC ذات الجسر، المصممة خصيصًا لعمليات حفر ووضع علامات على الألواح والصفائح المعدنية، تم هندستها بدقة للتشغيل الآلي عالي الدقة للمكونات الشبيهة بالألواح والأجزاء الهيكلية. تم تحسينها لمعالجة قطع العمل مثل الشافات، والأقراص، والحلقات، والألواح المسطحة، وتضمن أن سمك هذه المكونات يلتزم بدقة بمعلمات التشغيل الفعالة المحددة للآلة.

في مرافق تصنيع الهياكل الفولاذية، تقوم هذه الآلات بإجراء عمليات حفر وتفريز عالية الدقة على الألواح الهيكلية ومكونات الربط، مما يوفر أساسًا متينًا للتجميع الآمن للأطر الفولاذية. في صناعة طاقة الرياح، توفر حلول تشغيل آلي دقيقة لأبراج توربينات الرياح وشافات التوصيل - وهي عمليات حيوية تضمن قدرة هذه المكونات على تحمل الظروف البيئية الصعبة، مثل الرياح القوية وتقلبات درجات الحرارة. في إنشاء الجسور، تقوم المعدات بمعالجة عوارض الجسور ودعامات الدعم، مما يسهل إنشاء وصلات قوية ومتينة مصممة لتحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.
