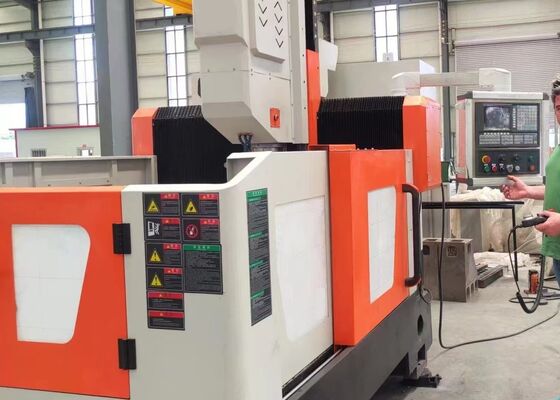

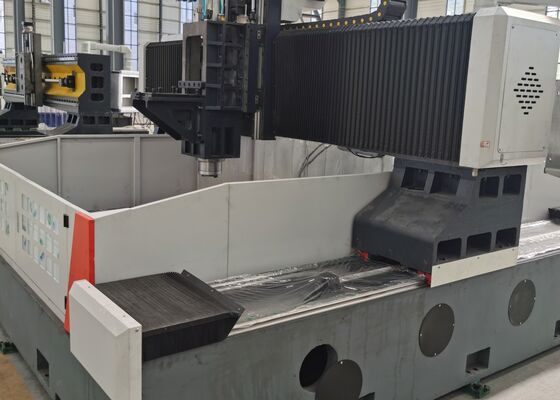

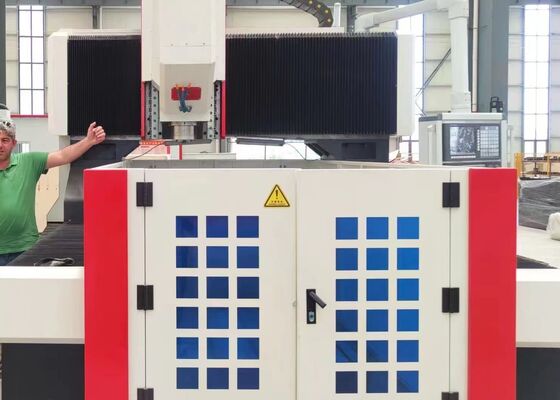

آلة تشغيل المعادن متعددة الوظائف CNC لثقب ألواح الصلب العميقة للحواف والألواح الأنبوبية

آلة حفر ألواح فولاذية عميقة CNC متعددة الوظائف لألواح الأنابيب ذات الشفة

مقدمة المنتج

تم تصميم آلة الحفر والطحن من نوع جسر CNC بدقة عالية لعمليات الحفر، والتسنين، واللوي، والطحن عالية الدقة على قطع العمل اللوحية والمكونات الهيكلية. وهي قادرة على معالجة مجموعة واسعة من العناصر، بما في ذلك الشفاه، والأقراص، والحلقات، والألواح المسطحة، ضمن نطاق المعالجة الفعال المحدد للآلة. تستوعب الآلة كلاً من تشغيل الثقوب الكاملة والثقوب العمياء على المكونات المصنوعة من مواد فردية أو مركبة. مع التحكم الرقمي المتكامل بالكامل طوال عملية التشغيل بأكملها، تضمن تشغيلًا سلسًا وكفاءة استثنائية. هذه الآلة مناسبة تمامًا للإنتاج الآلي، وتوفر نتائج عالية الدقة لتلبية متطلبات بيئات التصنيع واسعة النطاق ومتعددة الأصناف.

المواصفات:

ميزات المنتج

1. نظام النقل

تم تصميم قضبان التوجيه والمنزلقات عالية الدقة، المستوردة من تايوان، بدقة لضمان التشغيل السلس مع تعزيز قدرة المعدات على تحمل الأحمال الثقيلة بشكل كبير. تم تجهيز المحور X والمحور Z بدليلين خطيين دوارين وأربعة، على التوالي، والتي تعمل كعناصر توجيه وحمل أساسية لكل من الحركات الجانبية والطولية. يلبي هذا التكوين بالكامل المتطلبات الفنية لعمليات الحفر عالية السرعة. لنقل الطاقة، يتم تشغيل كل من المحور X والمحور Z بواسطة محركات مؤازرة تيار متردد، والتي تقود مسامير كروية دقيقة لتحويل الحركة الدورانية إلى إزاحة خطية عالية الدقة.

يتميز المحور Y بدليلين خطيين دوارين ثقيلين، كل منهما مجهز بمنزلقين مربعين، يشكلان معًا آلية انزلاق المحور Y. لا يلبي هذا التصميم متطلبات الصلابة والقوة العالية لإطار الجسر فحسب، بل يوفر أيضًا العديد من الفوائد الفنية، بما في ذلك معامل احتكاك منخفض، وحركة عالية السرعة، وتخميد اهتزاز فائق، وعمر خدمة ممتد. لنقل الطاقة، يستخدم المحور Y تقنية القيادة المتزامنة مع المحركات المؤازرة، والتي تقود المسامير الكروية بالتناغم، مما يضمن حركة تبادلية دقيقة لطاولة عمل المحور Y لأداء تشغيل CNC دقيق.

2. نظام التشحيم التلقائي وآليات الحماية

تم تجهيز الآلة بنظام تشحيم تلقائي للضغط الجزئي الحجمي مصنوع في تايوان، يوفر تشحيمًا بزاوية كاملة للمكونات المتحركة مثل قضبان التوجيه، ومسامير الرصاص، والتروس، مما يطيل عمر خدمة الآلة بشكل كبير. يتم حماية المحور X والمحور Y بأغطية مقاومة للغبار، بينما يتم وضع واقيات الرذاذ المقاومة للماء حول طاولة العمل، مما يوفر حماية معززة أثناء التشغيل.

3. نظام توصيل سائل التبريد المركزي

تم تجهيز هذه الآلة بنظام توصيل سائل تبريد مركزي قياسي. تمنع الدورة الداخلية لسائل التبريد بشكل فعال تراكم رقائق المعادن على الأداة أثناء التشغيل، مما يقلل من تآكل الأداة، ويطيل عمر الأداة، ويحسن تشطيب سطح قطع العمل. يوفر مخرج سائل التبريد عالي الضغط عند طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، مما يمنع الانسداد الناتج عن الملوثات ويعزز جودة قطعة العمل الإجمالية وكفاءة التشغيل.

تم تصميم آلة الجسر الصناعية المتقدمة هذه من نوع CNC، المصممة خصيصًا لعمليات حفر ووضع علامات على الألواح والصفائح المعدنية، بعناية لتشغيل عالي الدقة للمكونات الشبيهة بالألواح والعناصر الهيكلية. تم تحسينها لمعالجة قطع العمل مثل الشفاه، والأقراص، والحلقات، والألواح المسطحة، وتضمن أن سمك قطع العمل هذه يتوافق تمامًا مع مواصفات التشغيل الفعالة المحددة مسبقًا للآلة.

في مصانع تصنيع الهياكل الفولاذية، تقوم هذه المعدات بإجراء عمليات حفر وطحن عالية الدقة على الألواح الهيكلية ومكونات الربط، مما يوفر أساسًا موثوقًا للتجميع المستقر للهياكل الفولاذية. ضمن قطاع طاقة الرياح، توفر حلول تشغيل دقيقة لأبراج توربينات الرياح والشفاه - وهي عمليات حاسمة تضمن أن هذه المكونات يمكنها تحمل الظروف البيئية القاسية، مثل الرياح العاتية وتقلبات درجات الحرارة. في بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يتيح إنشاء وصلات قوية ومتينة مصممة لتحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.
