1200x1200mm حجم ألواح الصلب الشفاه معالجة CNC آلة الحفر والتنصت 18mm T-Slot العرض

1200x1200mm حجم ألواح الصلب الشفاه معالجة CNC آلة الحفر والتنصت 18mm T-Slot العرض

مقدمة المنتج

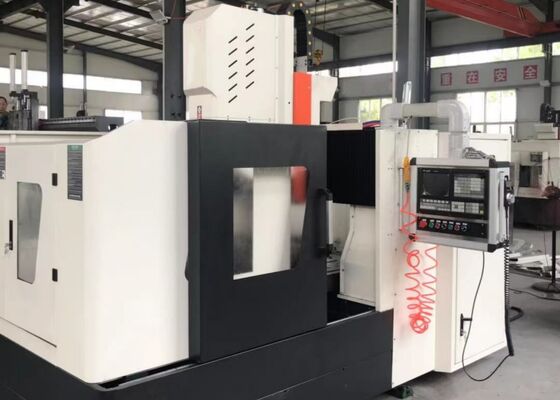

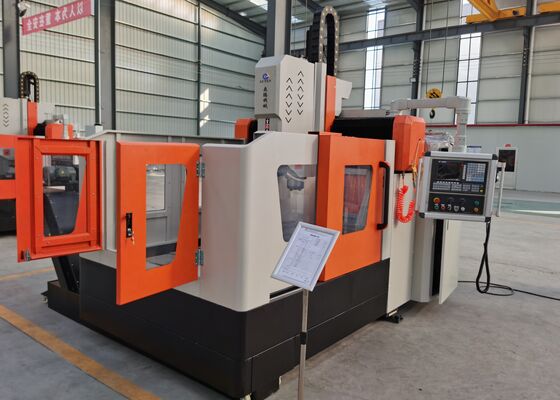

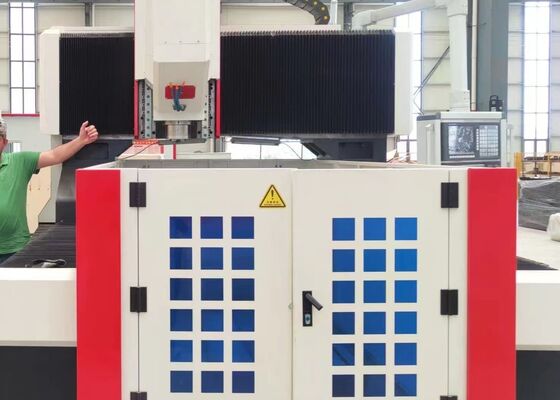

إن آلة الحفر والطحن من النوع القنطري CNC تم تصميمها بدقة من أجل عمليات الحفر، والشطب، والنقر، والطحن الدقيقة على قطع عمل اللوحة والمكونات الهيكلية. إنها قادرة على معالجة مجموعة متنوعة من العناصر، بما في ذلك الحواف، والأقراص، والحلقات، والألواح المسطحة، ضمن نطاق المعالجة الفعال المحدد بالماكينة. تدعم الماكينة كلا من التصنيع عبر الفتحات والفتحات المسدودة على المكونات المصنوعة من مواد مفردة أو مركبة. ومع التحكم الرقمي الكامل المتكامل خلال عملية التصنيع، فإنه يضمن التشغيل السلس والكفاءة الفائقة. تم تصميم هذه الآلة على النحو الأمثل للإنتاج الآلي، مما يوفر نتائج عالية الدقة لتلبية متطلبات بيئات التصنيع واسعة النطاق ومتعددة التنوع.

تحديد:

ميزات المنتج

1. نظام النقل

تم تصميم سكك التوجيه والمزالج عالية الدقة، التي يتم الحصول عليها من تايوان، خصيصًا لضمان التشغيل السلس مع تعزيز قدرة المعدات بشكل كبير على التعامل مع الأحمال الثقيلة. تم تجهيز كل من المحور X والمحور Z بموجهين خطيين متدحرجين وأربعة، على التوالي، والتي تعمل بمثابة مكونات التوجيه والحاملة الأساسية لكل من الحركات الجانبية والطولية. يلبي هذا التكوين بشكل كامل المتطلبات الفنية لعمليات الحفر عالية السرعة. بالنسبة لنقل الطاقة، يتم تشغيل كل من المحور X والمحور Z بواسطة محركات مؤازرة تعمل بالتيار المتردد، والتي تعمل على تشغيل البراغي الكروية الدقيقة لتحويل الحركة الدورانية إلى إزاحة خطية دقيقة للغاية.

يشتمل المحور Y على دليلين خطيين متدحرجين للخدمة الشاقة، كل منهما مزود بمزلقين مربعين للسكك الحديدية، مما يشكل معًا آلية انزلاق المحور Y. لا يلبي هذا التصميم متطلبات الصلابة والقوة العالية للإطار القنطري فحسب، بل يوفر أيضًا العديد من المزايا التقنية، بما في ذلك معامل الاحتكاك المنخفض، والحركة عالية السرعة، وتخميد الاهتزاز الممتاز، وعمر الخدمة الممتد. بالنسبة لنقل الطاقة، يستخدم المحور Y تقنية القيادة المتزامنة مع محركات مؤازرة، والتي تعمل على تشغيل اللوالب الكروية في وقت واحد، مما يضمن حركة ترددية دقيقة لطاولة عمل المحور Y للحصول على أداء تشغيل CNC دقيق.

2. نظام التشحيم الآلي وآليات الحماية

تم تجهيز الماكينة بنظام تشحيم أوتوماتيكي حجمي بالضغط الجزئي مصنوع في تايوان، مما يوفر تشحيمًا شاملاً وخاليًا من الزوايا للأجزاء المتحركة مثل قضبان التوجيه ومسامير الرصاص والرفوف، وبالتالي إطالة العمر التشغيلي للماكينة بشكل كبير. يتم حماية المحور X والمحور Y بواسطة أغطية مقاومة للغبار، بينما يتم تركيب واقيات مقاومة للماء حول طاولة العمل، مما يوفر حماية إضافية أثناء التشغيل.

3. نظام توصيل سائل التبريد المركزي
تتميز هذه الآلة بنظام توصيل سائل التبريد المركزي القياسي. يمنع دوران المبرد الداخلي بشكل فعال تراكم رقائق الحديد على الأداة أثناء المعالجة، مما يقلل من تآكل الأداة، ويطيل عمر الأداة، ويحسن السطح النهائي لقطع العمل. يوفر منفذ سائل التبريد عالي الضغط الموجود في طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، مما يمنع الانسداد الناتج عن الملوثات ويحسن الجودة الإجمالية لقطعة العمل والكفاءة التشغيلية.

تم تصميم هذه الآلة الصناعية المتقدمة من النوع القنطري CNC، والمصممة خصيصًا لعمليات الحفر ووضع العلامات على الألواح والصفائح المعدنية، بدقة من أجل المعالجة عالية الدقة للمكونات الشبيهة باللوحة والعناصر الهيكلية. تم تحسينه خصيصًا لمعالجة قطع العمل مثل الفلنجات، والأقراص، والحلقات، والألواح المسطحة، فهو يضمن أن سمك قطع العمل هذه يلتزم بشكل صارم بمواصفات التشغيل الفعالة المحددة مسبقًا للماكينة.

في مصانع تصنيع الهياكل الفولاذية، تقوم هذه المعدات بعمليات الحفر والطحن الدقيقة للغاية على الألواح الهيكلية ومكونات التوصيل، مما يوفر أساسًا موثوقًا للتجميع المستقر للهياكل الفولاذية. وفي صناعة طاقة الرياح، توفر الشركة حلول تصنيع دقيقة لأبراج توربينات الرياح والفلنجات، وهي عمليات مهمة تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية، مثل الرياح العاتية وتغيرات درجات الحرارة. في بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يسهل إنشاء وصلات قوية ومتينة مصممة لتحمل الأحمال الديناميكية على مدار العمر التشغيلي الممتد للجسر.
