تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 1200x1200 ملم | ارتفاع العملاقة: | 750 ملم |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | ماكس.قطر الحفر: | Φ60 ملم |
| عرض فتحة T: | 18 ملم | التنصت القطر: | M3-M28 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو واط |

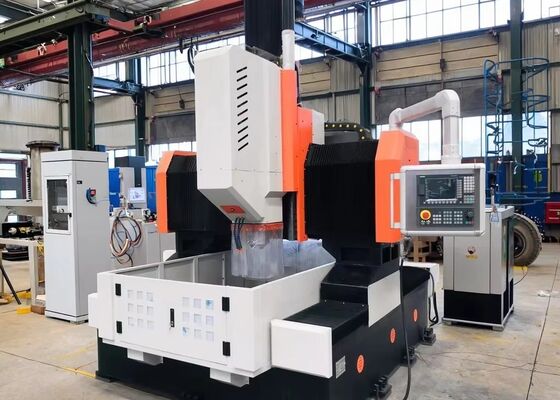

750mm ارتفاع الجانتر Cnc نوع الجانتر الصفيحة الفولاذية صفيحة فلنج حفر آلة 18mm T فتحة العرض
مقدمة المنتج
تم تصميم آلة الحفر والطحن من نوع البوابة CNC خصيصًا لعمليات الحفر والحفر والطحن والطحن على قطع العمل الصفيحة والمكونات الهيكلية.انها قادرة على معالجة عناصر مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، مع معايير السماكة ضمن نطاق المعالجة الفعالة المحددة للآلة.تدعم الآلة كل من حفرة من خلال وحفرة عمياء على مكونات المواد الواحدة والمواد المركبةيحتوي على التحكم الرقمي بالكامل طوال عملية التصنيع بأكملها ، مما يضمن سهولة التشغيل وزيادة الكفاءة. هذه الآلة مناسبة بشكل مثالي للإنتاج الآلي ،توفير نتائج عالية الدقة لتلبية متطلبات متعددة الأنواع، بيئات التصنيع على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 1200×1200 ملم |
| ارتفاع الدرج | 750 ملم | |
| مقاعد العمل | عرض فتحة T | 18ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ60 ملم | |
| قطر الشرب | M3-M28 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-750ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 1200 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 1200 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 550 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 2.8كيلوواط (فرامل) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 4000x3800x2800 مم |
خصائص المنتج
1نظام نقل
تم تصميم قاطرات الدليل والزلاجات عالية الدقة ، المستوردة من تايوان ، خصيصًا لضمان التشغيل بسلاسة مع تحسين قدرة المعدات على التعامل مع الأحمال الثقيلة.يتم تجهيز محور X ومحور Z مع اثنين وأربعة أدلة خطية التدحرج، على التوالي ، والتي تعمل كمكونات توجيه وحمل لكل من الحركات الجانبية والطويلة.هذا الإعداد يفي بالكامل بالمتطلبات التقنية لعمليات الحفر عالية السرعةلنقل الطاقة ، يتم تشغيل محور X و محور Z بواسطة محركات AC servo ، والتي تدفع مسامير الكرة الدقيقة لتحويل حركة الدوران إلى تحويل خطي دقيق.
يتم تجهيز المحور Y بمرشدين خطيين متدحرجين ثقيلين ، يضم كل منهما اثنين من المنزلقات مربعة السكك الحديدية ، والتي تشكل معا آلية الزحام المحور Y.هذا التصميم لا يقتصر على تلبية متطلبات الصلابة والقوة العالية لإطار البورتري ولكن يوفر أيضا العديد من المزايا التقنية، بما في ذلك معامل الاحتكاك المنخفض، والحركة عالية السرعة، والتهدئة الاهتزاز متفوقة، وعمر الخدمة الممتد.محور الـ Y يستخدم تقنية محرك الخدمة التشغيل المتزامن، الذي يدفع المسامير الكرة في وقت واحد، وضمان حركة متبادلة دقيقة من منصة العمل محور Y لعمليات معالجة CNC دقيقة.
2نظام التشحيم الآلي وآليات الحماية
تم تجهيز هذه الآلة بنظام التشحيم الذاتي الحجمي الضغط الجزئي الصنع في تايوان، مما يوفر التشحيم الشامل، خالية من الزاوية للمكونات المتحركة مثل قواعد التوجيه، المسامير الرصاص،ومصاعد، مما يطيل بشكل كبير من عمر العملية للآلة. يتم حماية محور X و محور Y بواسطة أغطية مقاومة للغبار ، بينما يتم تثبيت حماية ضد البقع ضد الماء حول منصة العمل ،توفير حماية محسنة أثناء التشغيل.
3نظام توصيل المبرد المركزي:
هذه الآلة مجهزة بنظام توصيل مركزي للماء التبريد القياسي. الدورة الداخلية للماء التبريدية تمنع بشكل فعال رقائق الحديد من الالتصاق بالأداة أثناء المعالجة.مما يقلل من ارتداء الأدوات، تمديد عمر الأدوات، وتحسين التشطيب السطحي للقطع.منفذ سائل التبريد عالي الضغط في رأس الأداة يوفر حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، منع انسدادات الناجمة عن الملوثات وتعزيز جودة القطعة المعملية الكلية وكفاءة التشغيل.
هذا المعدات الصناعية عالية الأداء من نوع الجدار CNC، مصممة لعمليات الحفر والتمييز للصفائح والصفائح المعدنية،تم تصميمه بدقة للصناعة الدقيقة للمكونات الشبيهة بالألواح والأجزاء الهيكليةتم تحسينها خصيصا لمعالجة قطع العمل مثل الفلنجات والقرصات والحلقات والصفائح المسطحة،تم بناؤها لضمان أن سمك هذه القطع تعمل تتوافق بدقة مع المعلمات الماكينة المحددة مسبقا فعالة.
في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بعمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات الاتصال،توفير أساس موثوق به لتجميع الأطر الصلبة بشكل مستقرفي قطاع طاقة الرياحوهي تقدم حلول عالية الدقة للآلات المعالجة لبرج توربينات الرياح والشظايا العمليات الحرجة التي تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية القاسيةفي مشروعات بناء الجسور ، تقوم المعدات بمعالجة حزم الجسور وأقواس الدعم ،تمكين إنشاء اتصالات قوية ودائمة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر التشغيلي الممتد.
