تفاصيل المنتج:
شروط الدفع والشحن:
|
| LxW: | 1200x1200 mm | Gantry height: | 750mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ60 mm |
| T-slot width: | 18mm | Tapping diameter: | M3-M28 |
| Spindle speed: | 30~3000 r/min | Servo spindle motor power: | 22kW |

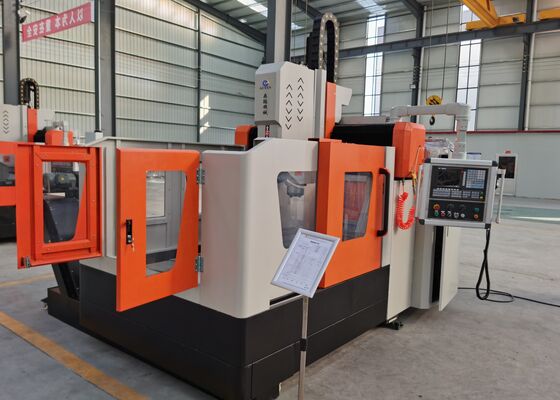

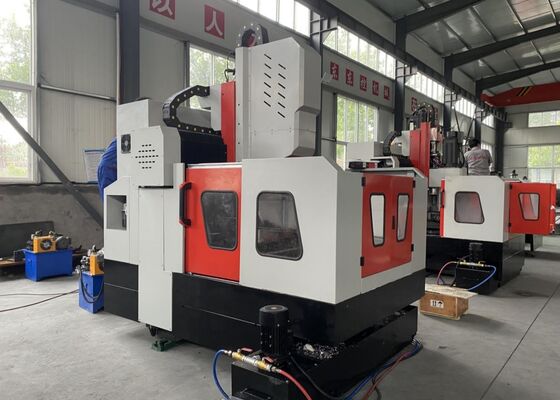

آلة حفر شفة فولاذية CNC بحجم قطعة عمل 1200x1200 مم وقوة محرك 22 كيلو وات
مقدمة المنتج
تم تصميم آلة الحفر والطحن من نوع جسر CNC خصيصًا لأداء عمليات الحفر، والتسنين، واللوي، والطحن على قطع العمل المسطحة والمكونات الهيكلية. تمتد قدرات المعالجة الخاصة بها لتشمل عناصر مثل الشفاه، والأقراص، والحلقات، والألواح المسطحة، مع توافق معلمات السماكة بشكل صارم مع نطاق المعالجة الفعال المحدد للجهاز. يدعم الجهاز تشغيل الثقوب النافذة والثقوب العمياء على مكونات المواد المفردة والمواد المركبة. مجهز بتحكم رقمي كامل طوال عملية التشغيل بأكملها، فإنه يضمن سهولة التشغيل وكفاءة فائقة. هذه الآلة مناسبة تمامًا للإنتاج الآلي، حيث تقدم نتائج عالية الدقة لتلبية متطلبات بيئات التصنيع متعددة الأصناف وواسعة النطاق.
المواصفات:
| حجم قطعة العمل | طول × عرض | 1200 × 1200 مم |
| ارتفاع الجسر | 750 مم | |
| طاولة العمل | عرض فتحة T | 18 مم |
| رأس طاقة الحفر | الكمية. | 1 |
| مخروط المغزل | BT50 | |
|
الحد الأقصى لقطر الحفر (فولاذ كربوني عادي) |
60 مم | |
| قطر اللوي | M3-M28 | |
| سرعة المغزل | 30-3000 دورة في الدقيقة | |
| قوة محرك المغزل المؤازر | 22 كيلو وات | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-750 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور X) |
الحد الأقصى للحركة الأفقية | 1200 مم |
| سرعة الحركة الجانبية | 0-8 دورة في الدقيقة | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4 كيلو وات | |
| الحركة الطولية للجسر (المحور Y) | الحد الأقصى لحركة التغذية | 1200 مم |
| سرعة حركة التغذية | 0-8 م/دقيقة | |
| قوة المحرك المؤازر للتغذية | 2.4 كيلو وات | |
| حركة تغذية عمودية للرام (المحور Z) | الحد الأقصى للحركة | 550 مم |
| سرعة الحركة | 0-8 م/دقيقة | |
| قوة المحرك المؤازر | 2.8 كيلو وات (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | طول × عرض × ارتفاع | 4000 × 3800 × 2800 مم |
ميزات المنتج
1. نظام النقل
تم تصميم القضبان والمنزلقات عالية الدقة، والمستوردة من تايوان، خصيصًا لضمان التشغيل السلس مع تحسين قدرة المعدات على تحمل الأحمال الثقيلة بشكل كبير. تم تجهيز المحور X والمحور Z بقضبان خطية دوارة اثنتين وأربع على التوالي، والتي تعمل كمكونات توجيه وحمل للأحمال لكل من الحركات الجانبية والطولية. يلبي هذا التكوين بالكامل المتطلبات الفنية لعمليات الحفر عالية السرعة. لنقل الطاقة، يتم تشغيل المحور X والمحور Z بواسطة محركات مؤازرة تيار متردد، والتي تشغل مسامير كروية دقيقة لتحويل الحركة الدورانية إلى إزاحة خطية دقيقة.
تم تجهيز المحور Y بقضبان خطية دوارة ثقيلة، كل منها يتميز بمنزلقين مربعين، لتشكيل آلية انزلاق المحور Y. لا يلبي هذا التصميم متطلبات الصلابة والقوة العالية لإطار الجسر فحسب، بل يوفر أيضًا العديد من المزايا الفنية، مثل معامل الاحتكاك المنخفض، والحركة عالية السرعة، والتخميد الممتاز للاهتزازات، وعمر الخدمة الممتد. لنقل الطاقة، يستخدم المحور Y تقنية القيادة المتزامنة للمحرك المؤازر، والتي تقود المسامير الكروية في وقت واحد، مما يتيح الحركة الترددية الدقيقة لطاولة عمل المحور Y لعمليات تشغيل CNC دقيقة.
2. نظام التشحيم التلقائي وآليات الحماية:
تم تجهيز هذه الآلة بنظام تشحيم تلقائي للضغط الجزئي الحجمي مصنوع في تايوان، مما يضمن تشحيمًا شاملاً وخاليًا من الزوايا للمكونات المتحركة مثل قضبان التوجيه، ومسامير الرصاص، والتروس، مما يطيل عمر تشغيل الآلة بشكل كبير. تتم حماية المحور X والمحور Y بأغطية مقاومة للغبار، بينما يتم تركيب واقيات رش مقاومة للماء حول طاولة العمل لتوفير حماية معززة أثناء التشغيل.
3. نظام توصيل سائل التبريد المركزي:
تم تجهيز هذه الآلة بنظام توصيل سائل تبريد مركزي قياسي. يمنع دوران سائل التبريد الداخلي بكفاءة التصاق رقائق الحديد بالأداة أثناء التشغيل، مما يقلل من تآكل الأداة، ويطيل عمر الأداة، ويحسن تشطيب سطح قطع العمل. يوفر مخرج سائل التبريد عالي الضغط عند طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، مما يمنع الانسداد الناتج عن الشوائب ويحسن جودة قطعة العمل الإجمالية وكفاءة التشغيل.
تم تصميم هذه المعدات الصناعية عالية الأداء من نوع جسر CNC، والمصممة للحفر ووضع العلامات على الألواح والصفائح المعدنية، بدقة لتشغيل دقيق لقطع العمل الشبيهة بالألواح والأجزاء الهيكلية. تم تحسينها خصيصًا لمعالجة قطع العمل مثل الشفاه، والأقراص، والحلقات، والألواح المسطحة، وهي مبنية بمواصفات رئيسية يجب أن تتوافق سماكة قطع العمل هذه بشكل صارم مع معلمات التشغيل الفعالة المحددة مسبقًا للجهاز.
في مرافق تصنيع الهياكل الفولاذية، تقوم هذه المعدات بإجراء عمليات حفر وطحن دقيقة على الألواح الهيكلية ومكونات الربط، مما يوفر أساسًا موثوقًا للتجميع المستقر للهياكل الفولاذية. في صناعة طاقة الرياح، تقدم حلول تشغيل عالية الدقة لأبراج توربينات الرياح والشفاه - وهي عمليات حاسمة تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية (مثل الرياح العاتية، وتقلبات درجات الحرارة). لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يسهل إنشاء وصلات قوية ومتينة مصممة لتحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسر.
