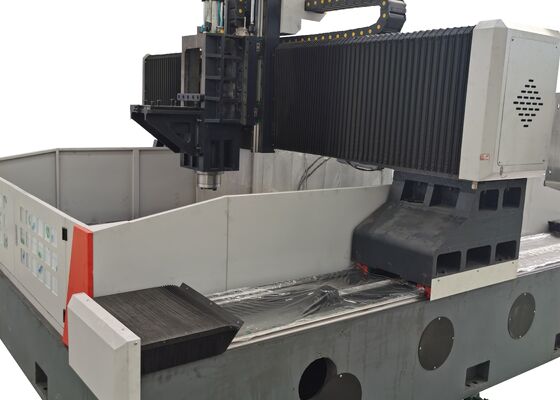

تصميم جديد من نوع Cnc Gantry الصفيحة الفولاذية الصفيحة المكشوفة حفر آلة M3-28 قطر النقر

آلة حفر صاج فولاذي من نوع جسر CNC بتصميم جديد بقطر تخبيط M3-28

مقدمة المنتج

آلة الحفر والطحن من نوع جسر CNC مصممة خصيصًا لأداء عمليات الحفر، والتخويش، والتخبيط، والطحن على قطع العمل المسطحة والمكونات الهيكلية. تمتد قدرات معالجتها إلى قطع العمل مثل الشفاه، والأقراص، والحلقات، والألواح المسطحة، مع التزام معلمات السماكة بصرامة بنطاق المعالجة الفعال المحدد للجهاز. يدعم الجهاز تشغيل الثقوب النافذة والثقوب العمياء على مكونات من مادة واحدة ومواد مركبة. يتميز بالتحكم الرقمي الكامل طوال عملية التشغيل، مما يضمن سهولة التشغيل والكفاءة الاستثنائية. الجهاز مناسب تمامًا للإنتاج الآلي، حيث يوفر نتائج عالية الدقة ويلبي متطلبات بيئات التصنيع متعددة الأصناف وعلى نطاق واسع.

المواصفات:

ميزات المنتج

1. نظام النقل:
تم تصميم القضبان والمنزلقات عالية الدقة، المستوردة من تايوان، لتقديم أداء تشغيلي سلس مع تعزيز قدرة المعدات على تحمل الأحمال الثقيلة بشكل كبير.
تم تجهيز المحور X والمحور Z بدليلين خطيين دوارين وأربعة، على التوالي، ليكون بمثابة عناصر التوجيه وتحمل الأحمال للحركة الجانبية والطولية. يلبي هذا الترتيب بالكامل المتطلبات الفنية لعمليات الحفر عالية السرعة. لنقل الطاقة، يستخدم المحور X والمحور Z محركات مؤازرة AC لقيادة براغي كروية دقيقة، وتحويل الحركة الدورانية إلى إزاحة خطية دقيقة.

تم تجهيز المحور Y بدليلين خطيين دوارين ثقيلين، كل منهما يتميز بمنزلقين مربعين لتشكيل آلية انزلاق المحور Y. لا يلبي هذا التصميم متطلبات الصلابة والقوة العالية لإطار الجسر فحسب، بل يوفر أيضًا العديد من المزايا الفنية، بما في ذلك معامل احتكاك منخفض، وسرعة حركة عالية، وتخميد ممتاز للاهتزازات، وعمر خدمة ممتد. لنقل الطاقة، يستخدم المحور Y تقنية القيادة المتزامنة للمحرك المؤازر، والتي تقود البراغي الكروية بالتناغم، مما يتيح الحركة الترددية لطاولة عمل المحور Y لتحقيق عمليات تشغيل CNC دقيقة.

2. نظام التشحيم التلقائي وآليات الحماية:
تم تجهيز أداة الآلة هذه بنظام تشحيم تلقائي بالضغط الجزئي الحجمي صنع في تايوان، مما يضمن تشحيمًا شاملاً وخاليًا من الزوايا للمكونات المتحركة مثل القضبان الخطية، وبراغي الرصاص، والتروس، مما يطيل عمر أداة الآلة بشكل فعال. تم تجهيز المحور X والمحور Y بأغطية حماية مقاومة للغبار، بينما تم تركيب واقيات رش مقاومة للماء حول طاولة العمل لتوفير حماية معززة أثناء التشغيل.

3. نظام توصيل سائل التبريد المركزي:
تم تجهيز أداة الآلة هذه بنظام توصيل سائل تبريد مركزي قياسي. تمنع الدورة الداخلية لسائل التبريد بشكل فعال التصاق رقائق الحديد بالأداة أثناء التشغيل، مما يقلل من تآكل الأداة، ويطيل عمر الأداة، ويحسن التشطيب السطحي لقطع العمل. يضمن مخرج سائل التبريد عالي الضغط عند طرف الأداة حماية موثوقة لكل من سطح قطعة العمل والمفصل الدوار عالي السرعة، مما يمنع الانسداد بسبب الشوائب ويعزز جودة قطعة العمل الإجمالية وكفاءة التشغيل.

تم تصميم هذه المعدات الصناعية عالية الأداء من نوع جسر CNC لتطبيقات الحفر ووضع العلامات على الصفائح المعدنية، وهي مصممة بدقة لتشغيل المكونات الشبيهة بالصفائح والأجزاء الهيكلية. تم تحسينها خصيصًا لمعالجة قطع العمل مثل الشفاه، والأقراص، والحلقات، والألواح المسطحة، وتلتزم بمواصفات رئيسية تتمثل في أن سمك قطع العمل هذه يجب أن يتوافق بصرامة مع معلمات التشغيل الفعالة المحددة مسبقًا للجهاز.

في مصانع تصنيع الهياكل الفولاذية، تقوم هذه المعدات بإجراء عمليات حفر وطحن دقيقة على الألواح الهيكلية ومكونات الربط، مما يوفر أساسًا متينًا للتجميع المستقر للهياكل الفولاذية. في قطاع طاقة الرياح، توفر حلول تشغيل عالية الدقة لأبراج توربينات الرياح والشفاه - وهي عملية أساسية تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية (مثل الرياح العاتية، وتقلبات درجات الحرارة). لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور ودعامات الدعم، مما يتيح إنشاء وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية على مدى العمر التشغيلي الطويل للجسر.
