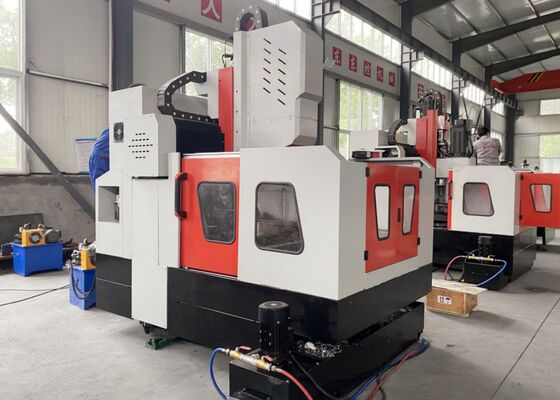

آلة حفر الصفائح المعدنية الكمبيوتر الحاسوبي المتحكم بالفلنج 80mm قطر الحفر

آلة حفر وصفائح معدنية ذات شفة CNC مع مبدل أدوات أوتوماتيكي، قطر الحفر 80 مم

التطبيق:

تُستخدم آلة الحفر والطحن من نوع البوابة CNC للصفائح الفولاذية بشكل أساسي في معالجة صفائح الأنابيب والشفاه والمحامل والمبادلات الحرارية والمكونات الأخرى عبر صناعات مثل البتروكيماويات والطاقة النووية وطاقة الرياح والغلايات والهياكل الفولاذية. وهي قادرة على الحفر عالي السرعة باستخدام لقم الحفر المصنوعة من الكربيد مع التبريد الداخلي أو لقم الحفر الحلزونية عالية السرعة مع التبريد الخارجي. تدعم الآلة مجموعة متنوعة من الوظائف، بما في ذلك الحفر والشطب والتنصت والطحن والتجويف. علاوة على ذلك، يمكن تجهيزها برأس زاوية قائمة أوتوماتيكي اختياري لإجراء عمليات الحفر الجانبي والتنصت والطحن.

المواصفات:

ميزات المنتج

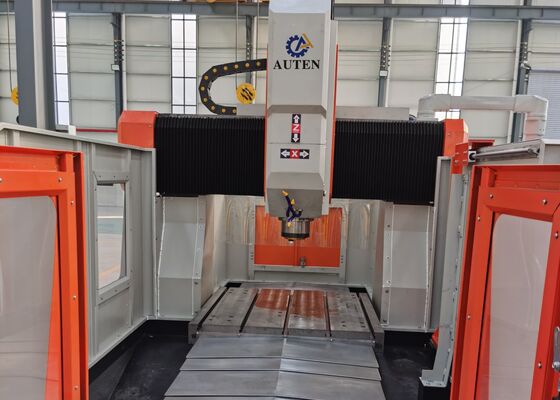

1. تتكون آلة الحفر والطحن ووضع العلامات للصفائح والشفاه من عدة مكونات رئيسية، بما في ذلك القاعدة، والمنزلق الطولي، والبوابة، والمنزلق العرضي، ووحدة التغذية الرأسية، ومغزل الحفر والطحن، ومنضدة العمل، ونظام التبريد، ونظام إزالة الرقائق الأوتوماتيكي، ونظام التشحيم الأوتوماتيكي، والنظام الهوائي، والنظام الكهربائي، والأجزاء الأساسية الأخرى.

2. رأس طاقة الحفر المنزلق الذي يعمل بالمحرك المؤازر لآلة قطع الصفائح الفولاذية CNC قادر على إجراء عمليات الحفر والتوسيع والتنصت والشطب وطحن الأخاديد. يمكن أن يعمل إما بالتزامن مع وحدات أخرى أو بشكل مستقل. تم تجهيز مغزل الحفر بمغزل دقيق من صنع تايوان (تبريد داخلي) يتميز بفتحة مخروط BT50، وهو مدمج مع آلية تنصيب زنبركية أوتوماتيكية. يسهل هذا التكوين استبدال الأدوات بسهولة عبر قضيب توصيل ونظام فك الأدوات الهيدروليكي، مما يسمح بإجراء تغييرات سريعة بين لقم الحفر أو قواطع الطحن.

3. تم تجهيز هيكل آلة الحفر ووضع العلامات بأدلة خطية عالية الدقة، مما يضمن حركة سلسة. يقوم محرك مؤازر AC بتشغيل حزام متزامن وتجميعات لولبية كروية دقيقة، مما يضمن دقة استثنائية.

4. يتم تصنيع الإطار والبوابة الخاصة بآلة البوابة للصفائح المعدنية من المسبوكات أو الصفائح الفولاذية عالية الجودة الملحومة. تخضع هذه المكونات للتلدين عالي الحرارة قبل المعالجة، ثم تليها عملية تلدين ثانية بعد التشطيب شبه النهائي لتخفيف الضغوط الداخلية. ثم يتم تشغيلها بدقة لضمان الدقة والاستقرار المتسقين.

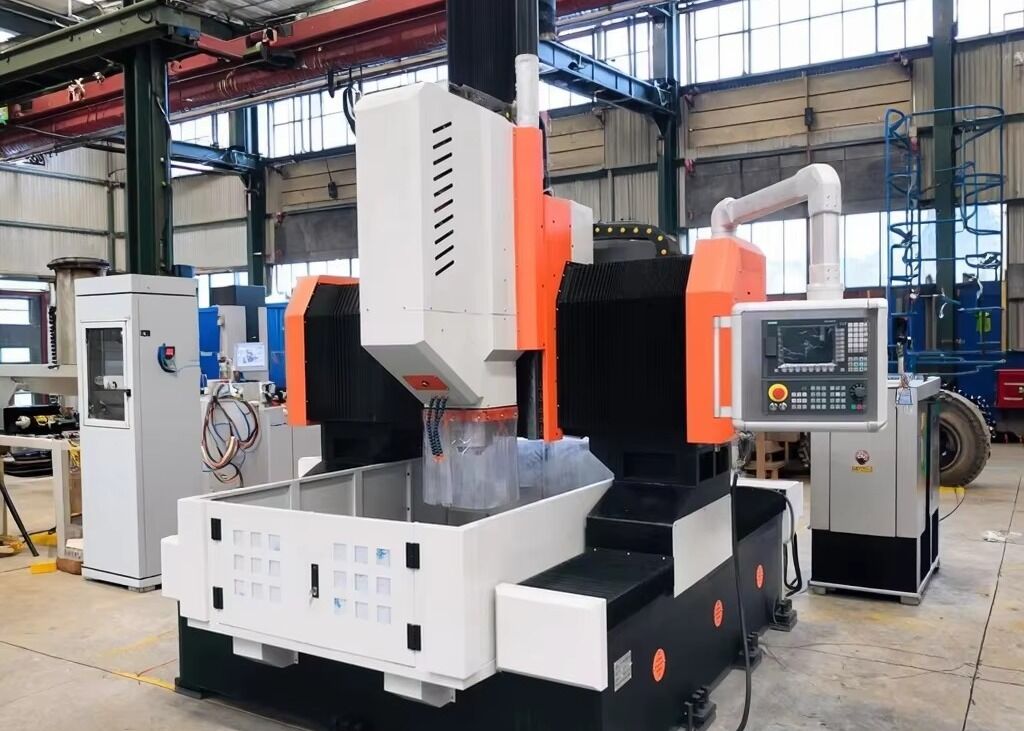

آلة قطع الصفائح ذات البوابة CNC هي حل صناعي عالي الأداء، مصمم بعناية للمعالجة الدقيقة للمكونات ذات الشكل الصفيحي والعناصر الهيكلية. تم تكوين هذا الجهاز خصيصًا للتعامل مع قطع العمل مثل الشفاه والأقراص والحلقات والصفائح المسطحة، مع الشرط الأساسي أن يظل سمك قطع العمل هذه ضمن السعة الميكانيكية الفعالة المخصصة للآلة.

في ورش تصنيع الهياكل الفولاذية، تقوم آلة حفر الصفائح هذه بإجراء عمليات الحفر والطحن الدقيقة على الصفائح الهيكلية ومكونات التوصيل، مما يوفر أساسًا موثوقًا به للتجميع المستقر للأطر الفولاذية. في قطاع طاقة الرياح، يوفر تشغيلًا عالي الدقة لأبراج وتوربينات الرياح والشفاه - وهي عملية أساسية تضمن قدرة هذه المكونات على تحمل الظروف البيئية الصعبة (مثل الرياح العاتية وتقلبات درجة الحرارة). بالنسبة لمشاريع بناء الجسور، يقوم الجهاز بمعالجة عوارض الجسور والدعامات، مما يضمن إنشاء وصلات مستقرة ومتينة قادرة على تحمل الأحمال الديناميكية طوال العمر التشغيلي الممتد للجسور.
