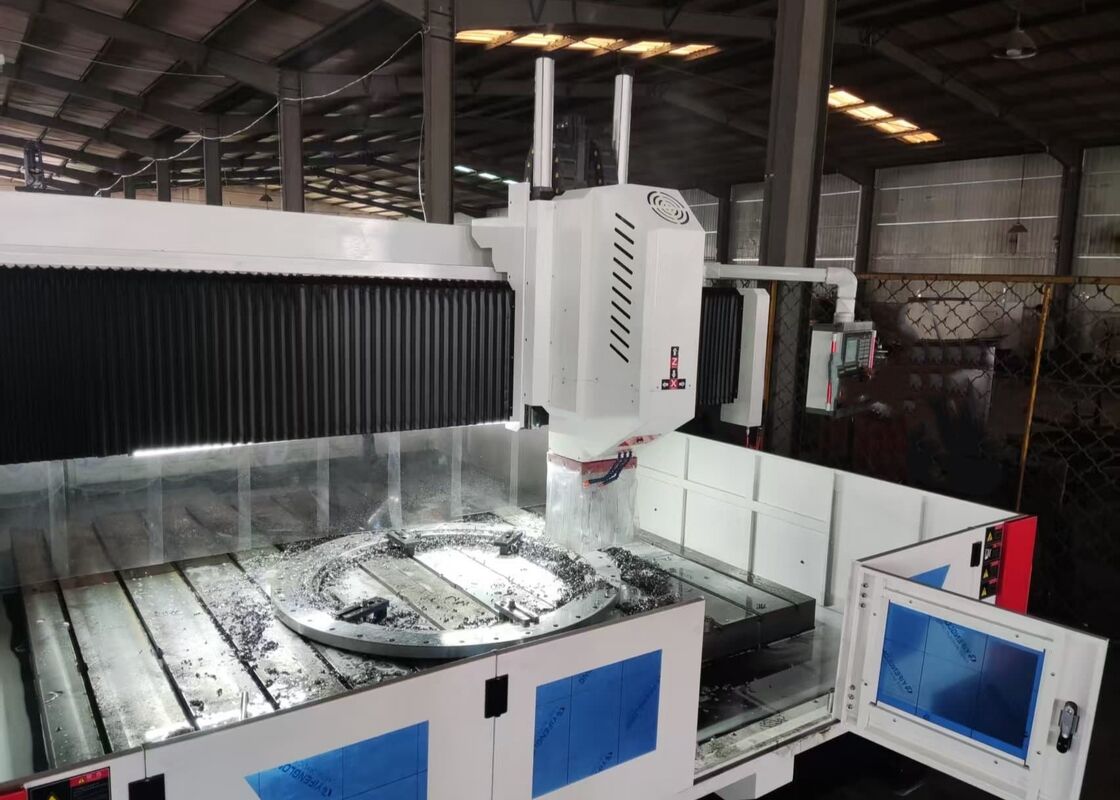

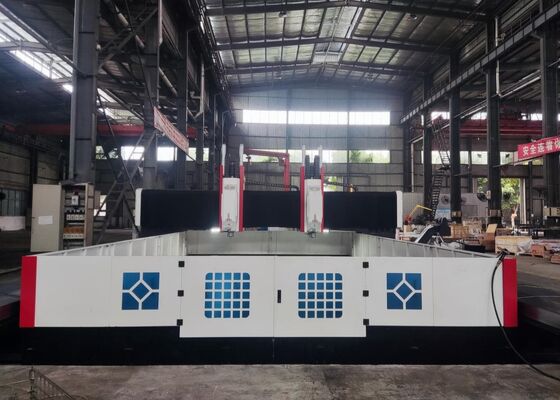

آلة حفر الشفاهات الأوتوماتيكية CNC ذات المخروط BT50 مع التحكم PLC
مقدمة المنتج:
تُستخدم آلة الحفر الجسرية CNC هذه بشكل أساسي لمعالجة صفائح الأنابيب والشفاهات والمحامل والمبادلات الحرارية والمكونات الأخرى في صناعات مثل البتروكيماويات والطاقة النووية وطاقة الرياح والغلايات والهياكل الفولاذية. إنها قادرة على الحفر عالي السرعة باستخدام لقم الثقب المصنوعة من الكربيد والتي تتميز بتبريد داخلي أو باستخدام لقم الثقب الحلزونية عالية السرعة مع تبريد خارجي. تدعم الآلة مجموعة من الوظائف، بما في ذلك الحفر والشطب والتنصت والطحن والتجويف. بالإضافة إلى ذلك، يمكن تجهيزها برأس زاوية قائمة أوتوماتيكي اختياري لعمليات الحفر والتنصت والطحن الجانبية.
تكوين المنتج:
| الموديل | PHD4080 | |
| حجم قطعة العمل | الطول × العرض (مم) | 4000x8000 |
| عرض فتحة T لمنضدة العمل (مم) | 28 | |
| رأس الطاقة للحفر | الكمية | 1 أو 2 |
| مخروط المغزل | BT50 | |
| الحد الأقصى لقطر الحفر (مم) | Φ90 | |
| الحد الأقصى للسمك (مم) | ≤300 | |
| قطر التنصت | M3-M36 | |
| سرعة المغزل (دورة في الدقيقة) | 30~3000 | |
| قدرة محرك المغزل المؤازر (كيلو واط) | 22/30/37 | |
| الحركة الجانبية لرأس الطاقة (محور X) | الحد الأقصى للشوط الأفقي (مم) | 4000 |
| سرعة الحركة الجانبية (دورة في الدقيقة) | 0~6 | |
| قدرة المحرك المؤازر للحركة الجانبية (كيلو واط) | 3.6 | |
| الحركة الطولية للجسر (محور Y) | الحد الأقصى لشوط التغذية (مم) | 8000 |
| سرعة حركة التغذية (م/دقيقة) | 0~6 | |
| قدرة محرك التغذية المؤازر (كيلو واط) | 3.6/5.5 | |
| حركة تغذية الكبش الرأسية (محور Z) | الحد الأقصى للشوط (مم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قدرة المحرك المؤازر (كيلو واط) | 3.6 | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.01/1000 |
| النظام الكهربائي | نظام CNC | SIEMENS/ FAGOR/ KND/ GSK |
| مغير الأدوات | نوع القرص (اختياري) | 24 موضعًا للأداة |
| الحجم الكلي | الطول × العرض × الارتفاع (م) | 13x6.9x6.2 |
ميزات المنتج
1. تتكون آلة حفر الشفاهات من سرير، وشريحة طولية، وجسر، وشريحة عرضية، ووحدة تغذية رأسية، ورأس طاقة للحفر والطحن، ومنضدة عمل، ونظام تبريد، ونظام إزالة رقائق أوتوماتيكي، ونظام تشحيم أوتوماتيكي، ونظام هوائي، ونظام كهربائي، ومكونات رئيسية أخرى.
2. تتميز آلة الحفر CNC للصفائح برأس طاقة حفر منزلق مؤازر قادر على الحفر والتوسيع والتنصت والشطب وطحن الأخاديد. يمكن لهذه الوظائف أن تعمل في وقت واحد أو بشكل مستقل. المغزل الحفر هو مغزل دقيق مصنوع في تايوان (تبريد داخلي) مع مخروط BT50، ويتضمن آلية تنصت أوتوماتيكية بنابض فراشة. يمكن تجهيز الآلة بلقم ثقب أو قواطع طحن عبر قضيب توصيل واسطوانة هيدروليكية لتحرير الأداة، مما يجعل استبدال الأداة فعالًا ومريحًا للغاية.
3. تم تجهيز آلة الحفر CNC عالية السرعة بأدلة خطية عالية الدقة، مما يضمن حركة سلسة. يقوم محرك مؤازر التيار المتردد بتشغيل حزام متزامن وأزواج لولبية كروية دقيقة، مما يضمن دقة استثنائية.
4. يتكون هيكل وجسر آلة الحفر CNC من مواد مصبوبة أو ألواح فولاذية ملحومة عالية الجودة. تخضع هذه المكونات للتلدين عالي الحرارة قبل المعالجة، ثم تليها عملية تلدين ثانية بعد التشطيب شبه النهائي للقضاء على الإجهادات المتبقية، مما يضمن أداءً مستقرًا ودقيقًا طوال عملية التشغيل.
5. تم تجهيز آلة الحفر للصفائح بعدة فتحات T أفقية على منضدة العمل، مما يسمح بتثبيت المشابك والألواح بشكل آمن. يعمل جهاز تثبيت ظرف ذاتي التمركز بأربعة فكوك اختياري على تحسين كفاءة الإنتاج بشكل كبير للمعالجة المجمعة.
6. تستخدم الآلة نظام Siemens CNC الألماني، أو نظام FAGOR CNC الإسباني، أو نظام KND الصيني. يمكن تحويل إحداثيات الحفر بسلاسة بين CAD و CAM، مما يؤدي إلى تبسيط البرمجة والتخزين والعرض والاتصال. تتضمن واجهة المستخدم تعويض الأخطاء والإنذارات التلقائية وميزات التفاعل بين الإنسان والحاسوب. يمكن إدخال مواقع ثقوب قطعة العمل عبر لوحة المفاتيح أو USB أو الشبكة أو رسومات CAD، مع التوليد التلقائي لبرامج التشغيل الآلي. تضمن وظائف المعاينة والفحص المسبق للحفر سهولة التشغيل.
7. تم تجهيز الآلة بمحدد حواف كهروضوئي، مما يسمح بتحديد موضع قطعة العمل بسرعة ودقة. بالإضافة إلى ذلك، تعمل مجلات الأدوات القرصية الاختيارية المكونة من 24 أداة أو مجلات الأدوات الخطية على تحسين كفاءة التشغيل الآلي بشكل كبير.
8. تم تجهيز الآلة بناقل رقائق أوتوماتيكي ونظام تشحيم أوتوماتيكي. يتميز نظام التبريد بمضخة تبريد داخلية عالية الضغط ومضخة تبريد خارجية منخفضة الضغط، مما يوفر المرونة لاستخدام التبريد الداخلي أو الخارجي.
آلة قطع الصفائح الجسرية CNC هي حل صناعي متين، مصمم بخبرة للمعالجة الدقيقة للمكونات الشبيهة بالصفائح والعناصر الهيكلية. تم تحسين هذا الجهاز خصيصًا للتعامل مع قطع العمل مثل الشفاهات والأقراص والحلقات والألواح المسطحة، بشرط أن يقع سمك المادة ضمن نطاق التشغيل الفعال المحدد للآلة.
في مرافق تصنيع الهياكل الفولاذية، تقوم آلة الحفر للصفائح هذه بإجراء عمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات التوصيل، مما يوفر أساسًا موثوقًا به للتجميع القوي للأطر الفولاذية. في صناعة طاقة الرياح، توفر تشغيلًا آليًا عالي الدقة لأبراج وتشفيهات توربينات الرياح - وهي عمليات حاسمة تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية (مثل الرياح العاتية وتقلبات درجات الحرارة). بالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور والدعامات، مما يضمن إنشاء وصلات مستقرة ومتينة قادرة على تحمل الأحمال الديناميكية على مدى العمر التشغيلي الممتد للجسور.
