تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الشغل: | 4000x8000 ملم | عرض فتحة T لطاولة العمل (مم): | 28 |
|---|---|---|---|
| تفتق المغزل: | بي تي50 | الأعلى. قطر الحفر (مم): | φ90 |
| الأعلى. سمك (مم): | ≤300 | التنصت القطر: | M3-M36 |
| سرعة المغزل (ص / دقيقة): | 30 ~ 3000 | قوة محرك محرك الخدمة (كيلوواط): | 22/30/37 |
| إبراز: | آلة حفر الشفاه CNC للفولاذ,آلة حفر صفائح معدنية للغلايات,آلة حفر الصفائح CNC مع الضمان,metal sheet drilling machine for boilers,CNC plate drilling machine with warranty |
||

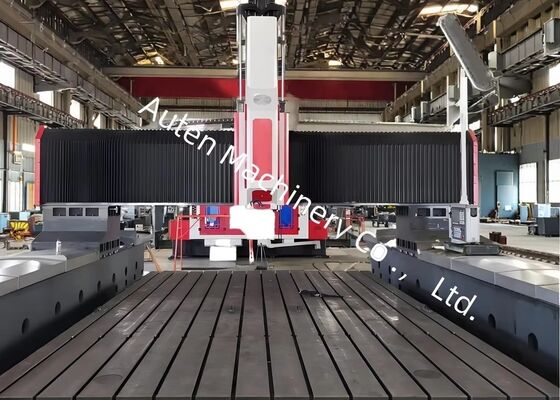

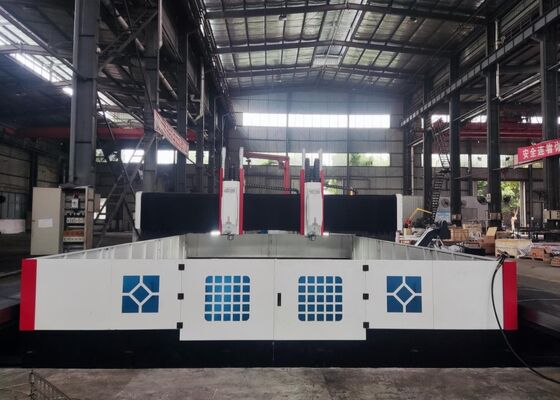

موديل PHD4080 لآلة حفر صفائح المعادن ذات الحواف CNC لتطبيقات الهياكل الفولاذية والمراجل
مقدمة المنتج:
تُستخدم آلة الحفر ذات الجسر CNC هذه بشكل أساسي لمعالجة صفائح الأنابيب والحواف والمحامل والمبادلات الحرارية والمنتجات الأخرى في مجالات البتروكيماويات والطاقة النووية وطاقة الرياح والمراجل والهياكل الفولاذية وما إلى ذلك. يمكنها استخدام لقم الثقب المصنوعة من الكربيد للحفر عالي السرعة مع التبريد الداخلي، أو استخدام لقم الثقب الحلزونية عالية السرعة للحفر مع التبريد الخارجي. لديها وظائف مثل الحفر والشطب والتنصت والطحن والتجويف. وهي مجهزة أيضًا برأس زاوية قائمة أوتوماتيكي (اختياري) للحفر الجانبي والتنصت والطحن.
تكوين المنتج:
| الموديل | PHD4080 | |
| حجم قطعة العمل | الطول × العرض (مم) | 4000x8000 |
| عرض فتحة T لمنضدة العمل (مم) | 28 | |
| رأس الطاقة للحفر | الكمية | 1 أو 2 |
| مخروط المغزل | BT50 | |
| الحد الأقصى لقطر الحفر (مم) | Φ90 | |
| الحد الأقصى للسمك (مم) | ≤300 | |
| قطر التنصت | M3-M36 | |
| سرعة المغزل (دورة في الدقيقة) | 30~3000 | |
| قدرة محرك المغزل المؤازر (كيلو واط) | 22/30/37 | |
| الحركة الجانبية لرأس الطاقة (محور X) | الحد الأقصى للشوط الأفقي (مم) | 4000 |
| سرعة الحركة الجانبية (دورة في الدقيقة) | 0~6 | |
| قدرة المحرك المؤازر للحركة الجانبية (كيلو واط) | 3.6 | |
| الحركة الطولية للجسر (محور Y) | الحد الأقصى لشوط التغذية (مم) | 8000 |
| سرعة حركة التغذية (م/دقيقة) | 0~6 | |
| قدرة محرك التغذية المؤازر (كيلو واط) | 3.6/5.5 | |
| حركة تغذية الكبش الرأسية (محور Z) | الحد الأقصى للشوط (مم) | 1400 |
| سرعة الحركة (م/دقيقة) | 0~4 | |
| قدرة المحرك المؤازر (كيلو واط) | 3.6 | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.015/1000 |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.01/1000 |
| النظام الكهربائي | نظام CNC | SIEMENS/ FAGOR/ KND/ GSK |
| مغير الأدوات | نوع القرص (اختياري) | 24 موضعًا للأداة |
| الحجم الكلي | الطول × العرض × الارتفاع (م) | 13x6.9x6.2 |
ميزات المنتج
1. تتكون آلة حفر الحواف من السرير، والمنزلق الطولي، والجسر، والمنزلق العرضي، ووحدة التغذية الرأسية، ورأس الطاقة للحفر والطحن، ومنضدة العمل، ونظام التبريد، ونظام إزالة الرقائق الأوتوماتيكي، ونظام التشحيم الأوتوماتيكي، والنظام الهوائي، والنظام الكهربائي، إلخ.
2. يتمتع رأس الطاقة للحفر المنزلق المؤازر لآلة حفر الصفائح CNC بوظيفة الحفر والتوسيع والتنصت والشطب وتخديد الطحن. يمكن أن تعمل معًا أو بشكل مستقل. يعتمد مغزل الحفر مغزلًا دقيقًا من تايوان (تبريد داخلي)، وفتحة مخروط المغزل BT50، مع آلية ثقب أوتوماتيكية بنابض فراشة، والتي يمكن تجهيزها بلقمة ثقب أو قاطع طحن من خلال قضيب توصيل، وأداة تخفيف أسطوانة هيدروليكية، ومن الملائم جدًا استبدال الأداة.
3. تم تجهيز هيكل آلة الحفر CNC عالية السرعة بدليل خطي عالي الدقة، وحركة متحركة. يستخدم محرك مؤازر التيار المتردد لقيادة الحزام المتزامن وأزواج لولب الكرة الدقيقة. ضمان دقة عالية.
4. هيكل آلة الحفر CNC والجسر مصنوعان من الصب أو لحام صفائح الفولاذ عالية الجودة. يتم تلدينها في درجة حرارة عالية قبل المعالجة، وتلدينها مرة أخرى بعد التشطيب الجزئي للقضاء على الإجهاد، ثم يتم الانتهاء منها لضمان دقة مستقرة.
5. توجد عدة فتحات T أفقية على طاولة العمل لتثبيت المشبك واللوحة. يعمل جهاز تثبيت ظرف ذاتي التمركز بأربعة فكوك اختياري على تحسين كفاءة إنتاج الأجزاء المجمعة بشكل كبير.
6. اعتماد نظام Siemens CNC الألماني، أو نظام FAGOR CNC الإسباني، أو نظام KND الصيني، يمكن تحويل إحداثيات الحفر مباشرة بين CAD و CAM، مما يسهل البرمجة والتخزين والعرض والاتصال. تتميز واجهة المستخدم بوظائف تعويض الأخطاء والإنذارات التلقائية والتفاعل بين الإنسان والحاسوب. يمكن إدخال مواقع ثقوب قطعة العمل عبر لوحة المفاتيح أو USB أو الشبكة أو رسومات CAD، مما يؤدي تلقائيًا إلى إنشاء برامج التشغيل الآلي. تضمن معاينة الحفر المسبق وقدرات الفحص التشغيل سهل الاستخدام.
7. وهي مجهزة بجهاز تحديد الحواف الكهروضوئي، والذي يمكنه بسهولة وسرعة تحديد موضع قطعة العمل. بالإضافة إلى ذلك، تعمل مجلات الأدوات القرصية الاختيارية 24T أو مجلات الأدوات الخطية على تحسين كفاءة التشغيل الآلي بشكل كبير.
8. وهي مجهزة بناقل رقائق أوتوماتيكي وجهاز تشحيم أوتوماتيكي. تم تجهيز نظام التبريد بمضخة تبريد داخلية عالية الضغط ومضخة تبريد خارجية منخفضة الضغط. يمكنها اعتماد التبريد الداخلي أو التبريد الخارجي.
آلة قطع الصفائح ذات الجسر CNC هي حل صناعي قوي، مصمم بدقة للمعالجة الدقيقة للمكونات على شكل صفائح والأجزاء الهيكلية. تم تصميم هذا الجهاز خصيصًا للتعامل مع قطع العمل مثل الحواف والأقراص والحلقات والصفائح المسطحة، مع الشرط الأساسي أن يظل سمك هذه المواد ضمن نطاق التشغيل الآلي الفعال المحدد للآلة.
في مصانع تصنيع الهياكل الفولاذية، تقوم آلة حفر الصفائح هذه بتنفيذ عمليات الحفر والطحن الدقيقة على الصفائح الهيكلية ومكونات التوصيل، مما يوفر أساسًا متينًا للتجميع الموثوق به للأطر الفولاذية. في قطاع طاقة الرياح، توفر تشغيلًا آليًا عالي الدقة لأبراج وتوربينات الرياح والحواف - وهي عمليات حيوية تضمن أن هذه المكونات يمكنها تحمل الظروف البيئية الصعبة (مثل الرياح العاتية وتقلبات درجات الحرارة). بالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور والدعامات، مما يضمن تطوير وصلات مستقرة ومتينة قادرة على تحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.
