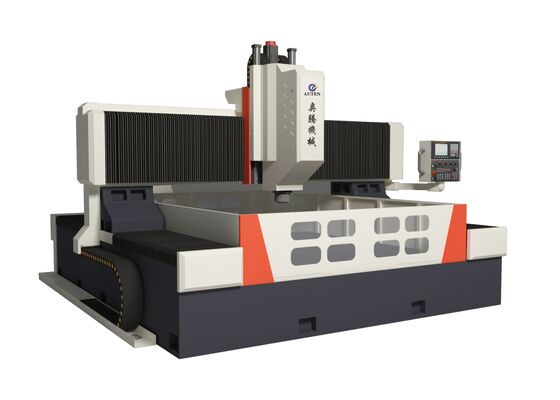

250mm سمك CNC الصفيحة المعدنية الصفيحة الحديد حفر آلة 22/30KW سيرفو فولدر طاقة المحرك

آلة حفر ألواح الصلب ذات الجسر CNC بسماكة 250 مم، محرك مغزل سيرفو 22/30 كيلو واط

مقدمة المنتج:

تم تصميم آلة الحفر والطحن من نوع الجسر CNC بشكل أساسي لتصنيع صفائح الأنابيب، والشفاه، والمحامل، والمبادلات الحرارية، والمكونات الأخرى في قطاعات مثل البتروكيماويات، والطاقة النووية، وطاقة الرياح، والغلايات، والمنشآت الفولاذية. وهي تدعم عمليات الحفر عالية السرعة باستخدام لقم الثقب الكربيدية مع التبريد الداخلي أو مثاقب اللف عالية السرعة مع التبريد الخارجي. تقوم هذه الآلة متعددة الاستخدامات بأداء مجموعة متنوعة من المهام، بما في ذلك الحفر، والشطب، والتنصت، والطحن، والتجويف. بالإضافة إلى ذلك، يمكن تزويدها برأس زاوية قائمة أوتوماتيكي اختياري لتمكين وظائف الحفر الجانبي والتنصت والطحن.

تكوين المنتج:

ميزات المنتج

1. تتكون آلة الحفر والطحن ووضع العلامات على الألواح والشفاه من عدة مكونات أساسية، بما في ذلك السرير، والمنزلق الطولي، والجسر، والمنزلق العرضي، ووحدة التغذية الرأسية، ومغزل الحفر والطحن، ومنضدة العمل، ونظام التبريد، ونظام إزالة الرقائق الأوتوماتيكي، ونظام التشحيم الأوتوماتيكي، والنظام الهوائي، والنظام الكهربائي، والعناصر الهامة الأخرى.

2. رأس طاقة الحفر المنزلق الذي يعمل بالمحرك المؤازر لآلة قطع ألواح الصلب CNC قادر على أداء عمليات الحفر، والتوسيع، والتنصت، والشطب، وطحن الأخاديد. يمكن أن يعمل إما بالتزامن مع وحدات أخرى أو بشكل مستقل. تم تجهيز مغزل الحفر بمغزل عالي الدقة من صنع تايوان (يتميز بتبريد داخلي) مع فتحة مخروط BT50، ويتضمن آلية تنصيب زنبركية أوتوماتيكية على شكل فراشة. يسهل هذا التكوين تغيير الأدوات بسهولة من خلال استخدام قضيب توصيل ونظام فك الأدوات الهيدروليكي، مما يسمح بالتبادل السريع بين لقم الثقب وقواطع الطحن.

3. تم تجهيز هيكل آلة الحفر ووضع العلامات بأدلة خطية عالية الدقة، مما يضمن حركة سلسة ومستقرة. يقوم محرك سيرفو التيار المتردد بتشغيل حزام متزامن وتجميعات لولبية كروية دقيقة، مما يضمن دقة استثنائية.

4. الإطار والجسر الخاص بآلة الجسر للألواح المعدنية مصنوعان من المسبوكات أو ألواح فولاذية عالية الجودة ملحومة. تخضع هذه المكونات لعملية تلدين ذات درجة حرارة عالية قبل المعالجة، تليها عملية تلدين ثانية بعد التشطيب شبه النهائي لتخفيف الضغوط الداخلية. بعد ذلك، تتم معالجتها بدقة لضمان الدقة والاستقرار المتسقين.

آلة قطع الألواح ذات الجسر CNC هي حل صناعي عالي الأداء، مصمم بخبرة لتصنيع المكونات الشبيهة بالألواح والعناصر الهيكلية بدقة. تم تصميم هذا الجهاز خصيصًا لمعالجة قطع العمل مثل الشفاه والأقراص والحلقات والألواح المسطحة، مع الشرط الحاسم المتمثل في أن سمك قطع العمل هذه يقع ضمن نطاق المعالجة الفعال المحدد للآلة.

في مرافق تصنيع الهياكل الفولاذية، تقوم آلة حفر الألواح هذه بإجراء عمليات الحفر والطحن الدقيقة على الألواح الهيكلية والمكونات المتصلة، مما يوفر أساسًا قويًا للتجميع المستقر للأطر الفولاذية. في قطاع طاقة الرياح، يوفر تشغيلًا عالي الدقة لأبراج وتشفيهات التوربينات الريحية - وهي عمليات حاسمة تضمن قدرة هذه المكونات على تحمل الظروف البيئية الصعبة (مثل الرياح القوية، وتقلبات درجات الحرارة). بالنسبة لمشاريع بناء الجسور، يقوم الجهاز بمعالجة عوارض الجسور والدعامات، مما يضمن إنشاء وصلات مستقرة ومرنة قادرة على تحمل الأحمال الديناميكية طوال العمر التشغيلي الممتد للجسور.
