تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 2000 × 2000 مم | ارتفاع الجنة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-150 | ماكس.قطر الحفر: | φ50 مم |
| ماكس: | ≤160 مم | التنصت القطر: | M3-M28 |
| عرض فتحة T: | 28 ملم | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | آلة حفر CNC ذات الدوران الأفقي 2000 مم,آلة حفر الصفائح الحاسوبية 2000x2000mm,آلة العلامة الكبيرة للقطعة العاملة,CNC plate drilling machine 2000x2000mm,large workpiece CNC marking machine |
||

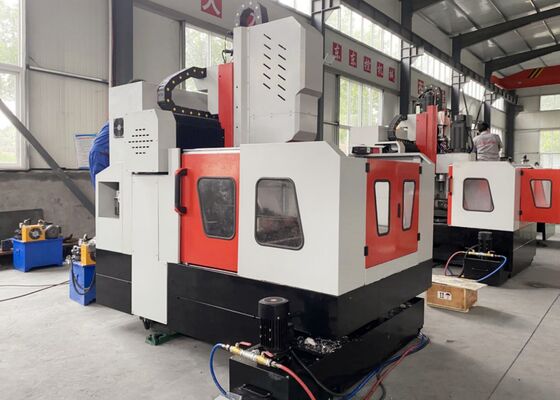

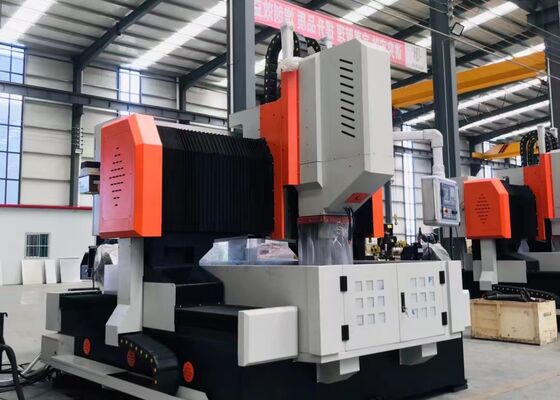

آلة حفر ووضع علامات على الألواح باستخدام الحاسوب، بضربة أفقية 2000 مم، حجم قطعة العمل 2000*2000 مم
التطبيق:
تُستخدم آلة حفر وطحن الألواح الفولاذية من نوع البوابة التي تعمل بالتحكم الرقمي بشكل أساسي لمعالجة صفائح الأنابيب، والشفاه، والمحامل، والمبادلات الحرارية، والمكونات الأخرى في صناعات مثل البتروكيماويات، والطاقة النووية، وطاقة الرياح، والغلايات، والهياكل الفولاذية. وهي قادرة على الحفر عالي السرعة باستخدام لقم الحفر المصنوعة من الكربيد والتي تتميز بتبريد داخلي، أو باستخدام لقم الحفر الحلزونية عالية السرعة مع تبريد خارجي. توفر الآلة مجموعة من الوظائف، بما في ذلك الحفر، والشطب، والتنصت، والطحن، والتجويف. بالإضافة إلى ذلك، يمكن تجهيزها برأس زاوية قائمة أوتوماتيكي اختياري لعمليات الحفر والتنصت والطحن الجانبية.
المواصفات:
| الموديل | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| حجم قطعة العمل | الطولxالعرض (مم) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| عرض فتحة T لمنضدة العمل (مم) | 28 | 28 | 28 | 28 | 28 | |
| رأس الطاقة للحفر | الكمية | 1 | 1 | 1 | 1 أو 2 | 1 أو 2 |
| مخروط المغزل | BT40 | BT50 | BT50 | BT50 | BT50 | |
| الحد الأقصى لقطر الحفر (مم) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| الحد الأقصى للسمك (مم) | ≤180 | ≤180 | ≤250 | ≤300 | ≤300 | |
| قطر التنصت | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| سرعة المغزل (دورة في الدقيقة) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| قدرة محرك المغزل المؤازر (كيلو واط) | 11 | 15/22 | 22/30 | 22/30/37 | 22/30/37 | |
| الحركة الجانبية لرأس الطاقة (محور X) | الحد الأقصى للشوط الأفقي (مم) | 1000 | 1600 | 2000 | 3000 | 4000 |
| سرعة الحركة الجانبية (دورة في الدقيقة) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| قدرة المحرك المؤازر للحركة الجانبية (كيلو واط) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
الحركة الطولية للبوابة (محور Y)
|
الحد الأقصى لشوط التغذية (مم) | 1000 | 2000 | 2000 | 3000 | 8000 |
| سرعة حركة التغذية (م/دقيقة) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| قدرة محرك التغذية المؤازر (كيلو واط) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| حركة تغذية الكبش الرأسية (محور Z) | الحد الأقصى للشوط (مم) | 400 | 400 | 800 | 1000 | 1400 |
| سرعة الحركة (م/دقيقة) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| قدرة المحرك المؤازر (كيلو واط) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C (مم) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| النظام الكهربائي | نظام CNC | SIEMENS/ FAGOR/ KND/ GSK | ||||
| مغير الأدوات | نوع القرص (اختياري) | 24 موضعًا للأداة | ||||
| الحجم الكلي | الطولxالعرضxالارتفاع (م) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x6.2 |
ميزات المنتج
1. تتكون آلة الحفر والطحن ووضع العلامات على الألواح والشفاه من سرير، وشريحة طولية، وبوابة، وشريحة عرضية، ووحدة تغذية رأسية، ومغزل حفر وطحن، وطاولة عمل، ونظام تبريد، ونظام إزالة رقائق أوتوماتيكي، ونظام تشحيم أوتوماتيكي، ونظام هوائي، ونظام كهربائي، ومكونات رئيسية أخرى.
2. رأس الطاقة للحفر المنزلق الذي يعمل بالمحرك المؤازر لآلة قطع الألواح الفولاذية التي تعمل بالتحكم الرقمي قادر على الحفر، والتوسيع، والتنصت، والشطب، وطحن الأخاديد. يمكن أن تعمل مع وحدات أخرى أو بشكل مستقل. يتميز مغزل الحفر بمغزل دقيق مصنوع في تايوان (تبريد داخلي) بفتحة مخروط BT50، ومجهز بآلية ثقب أوتوماتيكية بنابض فراشة. يسمح هذا الإعداد بسهولة استبدال الأداة باستخدام قضيب توصيل، ونظام فك الأداة الهيدروليكي، مما يتيح تغييرات سريعة بين لقم الحفر أو قواطع الطحن.
3. تم تجهيز هيكل آلة الحفر ووضع العلامات بأدلة خطية عالية الدقة، مما يضمن حركة سلسة. يقوم محرك مؤازر للتيار المتردد بتشغيل حزام متزامن وأزواج لولبية كروية دقيقة، مما يضمن دقة عالية.
4. يتكون جسم وبوابة آلة البوابة للألواح المعدنية من المسبوكات أو لحام ألواح الصلب عالية الجودة. تخضع هذه المكونات للتلدين عالي الحرارة قبل المعالجة، ثم تليها عملية تلدين ثانية بعد التشطيب شبه النهائي لتخفيف الضغط، ثم يتم تشغيلها بدقة لضمان الدقة والاستقرار المتسقين.
آلة قطع الألواح ذات البوابة التي تعمل بالتحكم الرقمي هي حل صناعي عالي الأداء، تم تصميمه بدقة لتصنيع المكونات الشبيهة بالألواح والأجزاء الهيكلية بدقة. تم تصميم هذا الجهاز لمعالجة قطع العمل مثل الشفاه والأقراص والحلقات والألواح المسطحة، مع الشرط الأساسي المتمثل في أن سمك قطع العمل هذه يقع ضمن نطاق التشغيل الفعال المحدد للآلة.
في ورش الهياكل الفولاذية، تقوم آلة حفر الألواح هذه بتنفيذ عمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات التوصيل، مما يوفر أساسًا متينًا للتجميع المستقر للأطر الفولاذية. في صناعة طاقة الرياح، توفر تشغيلًا عالي الدقة لأبراج وتشفيه التوربينات الريحية - وهي عملية أساسية تضمن أن هذه المكونات قادرة على تحمل الظروف البيئية القاسية (مثل الرياح العاتية وتقلبات درجات الحرارة). بالنسبة لمشاريع بناء الجسور، يقوم الجهاز بمعالجة عوارض الجسور والدعامات، مما يضمن تكوين وصلات مستقرة ومتينة يمكنها تحمل الأحمال الديناميكية على مدى العمر الافتراضي الممتد للجسور.
