تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 3500x3500 ملم | ارتفاع الجنة: | 1000 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-190 | ماكس.قطر الحفر: | 100 ملم |
| عرض فتحة T: | 28 ملم | التنصت القطر: | م30 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 2x37kw |
| إبراز: | 1000 ملم ارتفاع البورتري آلة الحفر لوحة CNC,آلة طحن صفائح CNC مزدوجة الرأس,3500x3500mm حجم قطعة العمل آلة الحفر CNC,dual head CNC plate milling tapping machine,3500x3500mm workpiece size CNC drilling machine |
||

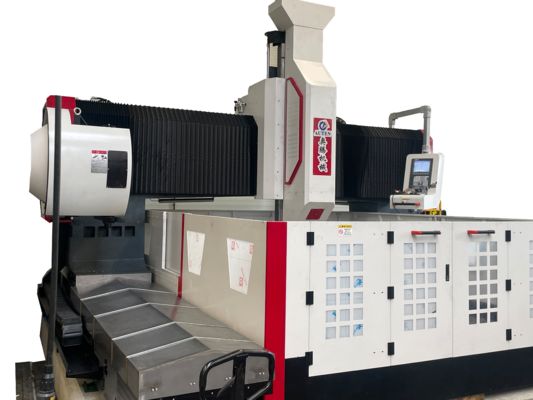

آلة طحن وثقب الألواح CNC ذات الرأس المزدوج وارتفاع الجسر 1000 مم وحجم قطعة العمل 3500 × 3500 مم
مقدمة المنتج:
تم تصميم هذا الجهاز لحفر وشطب وثقب وطحن الألواح والمكونات الهيكلية. يتم استخدامه في المقام الأول لمهام الحفر عالية الكفاءة على قطع العمل مثل الحواف والأقراص والحلقات والألواح ، ضمن نطاق السماكة المحدد للمعالجة الفعالة. إنه قادر على حفر الثقوب من خلال الثقوب والعمياء على المواد الفردية والمركبة. يتم التحكم في عمليات التشغيل الآلي رقميًا ، مما يضمن سهولة التشغيل. يتيح النظام التشغيل الآلي ، ويحقق نتائج دقيقة ، وهو مناسب تمامًا لمعالجة مجموعة واسعة من المنتجات مع دعم الإنتاج على نطاق واسع.
المواصفات:
| حجم قطعة العمل | LxW | 3500x3500 مم |
| ارتفاع الجسر | 1000 مم | |
| منضدة العمل | عرض فتحة T | 28 مم |
| تشاك بأربعة فكوك | 1 مجموعة | |
| رأس طاقة الحفر | الكمية. | 2 |
| مخروط المغزل | BT50-190 | |
| الحد الأقصى لقطر الحفر |
Φ100 مم (لقمة أساسية من الكربيد) |
|
| Φ80 مم (مثقاب U) | ||
| الحد الأقصى للسماكة | ≤300 مم | |
| الحد الأقصى لقطر التنصت | M30 مم | |
| سرعة المغزل | 30 ~ 3000 لفة / دقيقة | |
| طاقة محرك المغزل المؤازر | 2x37kW | |
| المسافة من الطرف السفلي للمغزل إلى منضدة العمل | 200-1000 مم | |
|
الحركة الجانبية لرأس الطاقة (المحور X1) |
الحد الأقصى للشوط الأفقي | 3500 مم |
| سرعة الحركة الجانبية | 0 ~ 8 م / دقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية / عزم الدوران | 4.2 كيلو واط | |
|
الحركة الجانبية لرأس الطاقة (المحور X2) |
الحد الأقصى للشوط الأفقي | 3500 مم |
| سرعة الحركة الجانبية | 0 ~ 8 م / دقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية / عزم الدوران | 4.2 كيلو واط | |
| الحركة الطولية للجسر (المحور Y) | الحد الأقصى لشوط التغذية | 3500 مم |
| سرعة حركة التغذية | 0 ~ 8 م / دقيقة | |
| طاقة / عزم دوران محرك سيرفو التغذية | 2x4.2 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | 800 مم |
| سرعة الحركة | 0 ~ 6 م / دقيقة | |
| طاقة / عزم دوران المحرك المؤازر | 4.2 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | X / Y | ≤0.05 مم / 1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X / Y | ≤0.03 مم / 1000 مم |
| نظام هوائي | ضغط إمداد الهواء المضغوط | ≥0.6MPa |
| ناقل رقائق التبريد | عدد ناقلات الرقائق | 2 |
| سرعة إزالة الرقائق | 1 م / دقيقة | |
| طاقة محرك ناقل الرقائق | 2X0.75 كيلو واط | |
| طريقة التبريد | التبريد الداخلي + التبريد الخارجي | |
| نظام التشحيم التلقائي | ضغط التشحيم | 2 ميجا باسكال |
| كمية تعبئة الزيت في نقطة التشحيم | 0.1 مل | |
| دورة التشحيم | 6-10 دقائق | |
|
النظام الكهربائي |
نظام CNC |
GSK218MC (شاشة 10.4 بوصة) |
| عدد محاور CNC | 4 | |
| إجمالي الطاقة | / | حوالي 100 كيلو واط |
| الحجم الكلي | LxWxH | 6500x6800x3000 مم |
هيكل المعدات:
يتكون قاعدة الماكينة من مادة مصبوبة وتتضمن مكونات رئيسية بما في ذلك منضدة العمل ، والجسر المتحرك ، والسرج المنزلق المتحرك ، ورأس طاقة الحفر والطحن ، ونظام التشحيم التلقائي ، والعلبة الواقية ، ونظام التبريد المتداول ، ووحدة التحكم الرقمية ، والنظام الكهربائي ، والعناصر الأساسية الأخرى. وهي مزودة بأزواج سكة حديدية صلبة دوارة للدعم والتوجيه الموثوق بهما ، إلى جانب أزواج لولبية دقيقة للقيادة. تتميز الماكينة بدقة تحديد المواقع الاستثنائية والتكرار العالي في تحديد المواقع.
ميزات المنتج
1. وظيفة ذاكرة انقطاع التيار الكهربائي:
في حالة انقطاع التيار الكهربائي المفاجئ أو غيره من الانقطاعات ، تسمح هذه الوظيفة باسترجاع سريع وسهل لموضع الفتحة الأخيرة التي تم حفرها قبل فقدان الطاقة. يتيح هذا للمشغلين استئناف العمل بسرعة ، وتقليل الوقت المستغرق في البحث عن الموضع السابق وتعزيز الكفاءة التشغيلية.
2. مكتشف الحواف الكهروضوئي:
تم تجهيز الجهاز بمكتشف حواف كهروضوئي ، مما يتيح تحديد موقع قطعة العمل بسهولة ودقة.
1). أدخل مكتشف الحواف في ظرف المغزل الخاص بالآلة ، وقم بتدوير المغزل ببطء لضبط تركيزه.
2). استخدم عجلة اليد لتحريك المغزل الرئيسي بحيث تلامس حافة الكرة الفولاذية لمكتشف الحواف قطعة العمل برفق. بمجرد توقف الضوء الأحمر ، يمكن عكس المغزل. حرك المغزل ذهابًا وإيابًا لتحديد النقطة المثلى التي تلامس فيها الكرة الفولاذية لمكتشف الحواف قطعة العمل.
3). سجل قيم المحورين X و Y التي يعرضها نظام CNC في هذا الموضع وأدخلها في الكمبيوتر.
4). كرر العملية للعثور على نقاط كشف متعددة.
3. مقياس التداخل بالليزر:
تمت معايرة كل آلة باستخدام مقياس تداخل بالليزر أمريكي API ، والذي يتحقق بدقة ويعوض عن أخطاء الملعب ، والارتداد ، ودقة تحديد المواقع ، والتكرار. يضمن هذا الاستقرار الديناميكي والثابت ، بالإضافة إلى دقة التشغيل الآلي للمعدات. تم تصميم النظام لضمان دقة التشغيل الآلي ثلاثي الأبعاد والدائرية للآلة.
.
تم تصميم نظام الجسر CNC المتطور هذا خصيصًا للحفر عالي الكفاءة ووضع العلامات على مكونات الألواح والصفائح المعدنية. لقد تم تصميمه بعناية لتوفير معالجة دقيقة لقطع العمل الشبيهة بالألواح والتجميعات الهيكلية ، مما يجعله مثاليًا بشكل خاص لتصنيع الحواف والأقراص والأجزاء على شكل حلقة والألواح المسطحة والمكونات المماثلة. أحد شروط التشغيل الهامة هو أن سمك قطع العمل يجب أن يكون ضمن نطاق التشغيل الآلي الفعال المحدد للآلة.
في مرافق تصنيع الهياكل الفولاذية ، يقوم هذا الجهاز بإجراء عمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات التوصيل ، مما يوفر أساسًا متينًا للتجميع الموثوق به للأطر الفولاذية. في صناعة طاقة الرياح ، يوفر إمكانات تشغيل آلية متقدمة وعالية الدقة لأبراج وتوربينات الرياح والحواف ، مما يضمن تصميم هذه المكونات لتحمل الظروف البيئية القاسية ، مثل الرياح العاتية وتقلبات درجات الحرارة. بالنسبة لبناء الجسور ، يقوم الجهاز بمعالجة عوارض الجسور وأقواس الدعم ، مما يتيح إنشاء وصلات متينة ومستقرة قادرة على تحمل الأحمال الديناميكية طوال العمر التشغيلي الممتد للجسور.
