تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 3500x3500 ملم | ارتفاع الجنة: | 1000 ملم |
|---|---|---|---|
| تفتق المغزل: | BT50-190 | ماكس.قطر الحفر: | 100 ملم |
| عرض فتحة T: | 28 ملم | التنصت القطر: | م30 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 2x37kw |

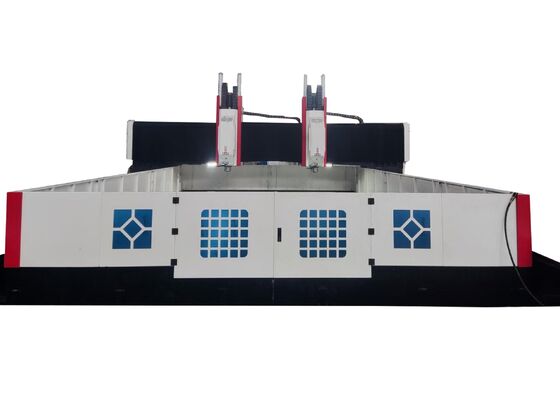

BT50-190 آلة حفر الصفائح المعدنية المعدنية المعدنية 500x6800x3000mm الحجم العام
مقدمة المنتج:
هذه الآلات مصممة للحفر والشفرة والنقر والطحن للصفائح والمكونات الهيكلية.يتم استخدامه أساسًا في مهام الحفر عالية الكفاءة على قطع العمل مثل الفلينجز، الأقراص والحلقات والصفائح ، ضمن نطاق السماكة المحددة لمعالجة فعالة.عمليات التصنيع يتم التحكم بها رقمياًيسهل النظام التشغيل الآلي، ويضمن دقة عالية، وهو مناسب بشكل جيد لمعالجة مجموعة واسعة من أنواع المنتجات ودعم الإنتاج على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 3500×3500 مم |
| ارتفاع الدرج | 1000ملم | |
| مقاعد العمل | عرض فتحة T | 28ملم |
| (تشاك) | مجموعة واحدة | |
| رأس قوة الحفر | كمية. | 2 |
| مسدس العجلة | BT2معلومات | |
| أقصى قطر الحفر |
Φ100 ملم (بيت كاربيد) |
|
| Φ80 ملم (حفر U) | ||
| الحجم القصوى | ≤300 ملم | |
| الحد الأقصى لقطر الضغط | M30 ملم | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 2x37كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-1000ملم | |
|
الحركة الجانبية لرأس القوة (محور X1) |
أقصى ضربة أفقية | 3500 ملم |
| سرعة الحركة الجانبية | 0~8 م/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية / عزم الدوران | 4.2كيلوواط | |
|
الحركة الجانبية لرأس القوة (محور X2) |
أقصى ضربة أفقية | 3500 ملم |
| سرعة الحركة الجانبية | 0~8 م/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية / عزم الدوران | 4.2كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 3500 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك خدمة الغذاء / عزم دوران | 2x4.2 كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 800 ملم |
| سرعة التحرك | 0~6 م/دقيقة | |
| قوة محرك الخدمة / عزم الدوران | 4.2كيلوواط | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y | ≤0.05mm/1000mm |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y | ≤0.03mm/1000mm |
| نظام هوائي | ضغط إمدادات الهواء المضغوط | ≥0.6MPa |
| ناقل الشريحة والتبريد | عدد ناقلات الشرائح | 2 |
| سرعة إزالة الشريحة | 1m/min | |
| قوة محرك ناقل الشريحة | 2X0.75كيلوواط | |
| طريقة التبريد | تبريد داخلي + تبريد خارجي | |
| نظام التشحيم التلقائي | ضغط التشحيم | 2MPa |
| كمية ملء زيت نقطة التشحيم | 0.1 مل | |
| دورة التشحيم | 6-10 دقيقة | |
|
النظام الكهربائي |
نظام CNC |
GSK218MC (الشاشة 10.4 بوصة) |
| عدد محاور CNC | 4 | |
| الطاقة الكلية | / | حوالي 100 كيلوواط |
| الحجم الكلي | LxWxH | 6500 × 6800 × 3000 ملم |
هيكل المعدات:
قاعدة الماكينة مصنوعة من المواد المصبوبة ويتألف من المكونات الرئيسية بما في ذلك طاولة العمل، ومدخل متحرك، والسرج المنزلق المتحرك، والحفر والطاقة رأس الطحن،نظام التشحيم التلقائي، الحجرة الوقائية، نظام التبريد الدائرة، وحدة التحكم الرقمية، والنظام الكهربائي، وغيرها من العناصر الأساسية.جنبا إلى جنب مع أزواج المسامير الرصاصية الدقيقة للقيادةتتميز الآلة بدقة تحديد المواقع العالية وتكرار استثنائي في تحديد المواقع.
خصائص المنتج
1رأس قوة الحفر:
يستخدم رأس قوة الحفر محرك فولاذ سيرفو متخصص ، يدفع الفولاذ الدقيق عبر حزام متزامن للتباطؤ وزيادة عزم الدوران.استبدال الغزل هو سريع ومباشر، ويتم تشغيل آلية التغذية بواسطة محرك سيرفو ومسمار كرة. يمكن تنسيق محاور X و Y ، مع التحكم في الحلقة شبه المغلقة مما يتيح وظائف التداخل الخطي والدوائر.يتم تجهيز الفولاذ مع BT50 مخفف، مع مفصل دوار عالي السرعة يدعم معالجة المياه المركزية عالية السرعة.
2جهاز نقل:
يحتوي هذا النظام على قوائم توجيه عالية الدقة والزلقات المستوردة من تايوان ، يعمل بسلاسة ، مما يعزز بشكل كبير القدرة على تحمل الحمل.
a. محور X و محور Z يستخدمان كل منهما خطيين لقيادة السكك الحديدية كعناصر الموجهة والحاملة للحركة الجانبية والطويلة.هذا التصميم يضمن أن النظام يلبي المتطلبات التقنية للحفر عالية السرعةيتم تشغيل محور X و محور Z بواسطة محركات AC servo ، والتي تدور المسامير الكرة الدقيقة لتمكين الحركة الخطية.
ب. يتم دعم المحور Y بواسطة اثنين من السكك الحديدية الخطية المتدحرجة الثقيلة ، مع اثنين من المنزلقات مربعة السكك الحديدية مثبتة على كل سكة حديد لتشكيل مسار زحف قوي محور Y.هذا التكوين يلبي متطلبات الصلابة والقوة العالية لإطار البورتري مع توفير مزايا مثل معامل الاحتكاك المنخفض، الحركة السريعة، والتهدئة الاهتزاز ممتازة، وطول عمر الخدمة.مع محرك خدمة واحد على كل جانب يدفع المسامير الكرة في التوافق، مما يسمح لإطار البورتري بالتحرك ويسهل معالجة CNC الدقيقة.
3نظام التحكم بـ (جي إس كي)
تم تصميم نظام التحكم CNC GSK خصيصًا لآلات الحفر ، باستخدام محرك سيرفو سلسلة القيمة المطلقة عالية الدقة لدفع المحرك. يحتوي على واجهة RS232 ، وعرض ملون ،واجهة مستخدم باللغة الصينية، وإدخال USB في الموقع / خارجية.
3.1يتضمن النظام وظيفة كسر الشريحة، مما يسمح للمستخدمين بتعيين وقت كسر الشريحة ودورة مباشرة من واجهة المستخدم.
3.2يتم دمج وظيفة رفع الأداة في النظام ، مما يتيح للمستخدمين تعيين ارتفاع رفع الأداة من خلال الواجهة. بمجرد أن يصل الحفر إلى هذا الارتفاع المحدد ، يتم تحديد ارتفاع الأداة.يتم رفع الأداة بسرعة فوق قطعة العمل، وبعد ذلك يتم إزالة الشظايا، ويتقدم النظام بسرعة إلى سطح الحفر، وتبديل الأنماط تلقائيًا.
3.3يتم تجهيز صندوق التحكم المركزي للعملية ووحدة المحمولة بجهاز CNC لسهولة البرمجة والتخزين والعرض والاتصالات.واجهة التشغيل تدعم ميزات مثل حوار الإنسان والآلة، تعويض الخطأ، والإنذارات التلقائية.
3.4يقدم النظام أيضا وظيفة المعاينة وإعادة التفتيش لمواقع الثقوب قبل المعالجة، وضمان الراحة والدقة أثناء العمليات.
.
هذا النظام المتقدم للسيطرة على الحاسوب المركزي تم بناؤه خصيصاً لحفر ووضع علامات عالية الكفاءة على مكونات الصفائح والصفائح المعدنية.وقد تم تصميمه بعناية لتوفير معالجة دقيقة من قطع العمل من نوع اللوحات والجمعات الهيكلية، مما يجعلها مناسبة بشكل خاص لمعالجة الشظايا والقرصات والمكونات الحلقة والصفائح المسطحة وغيرها من الأجزاء المماثلة.شرط تشغيل حاسم هو أن سمك قطع العمل يجب أن تكون ضمن المحددة المختلفة الآلة الفعالة.
في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بعمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات الاتصال،بشأن إرساء أساس متين لتجميع الأطر الفولاذية بثقةفي صناعة طاقة الرياح، فإنه يوفر القدرات المتطورة، عالية الدقة للآلات المعدنية لبرج توربينات الرياح والفلانجز،ضمان أن هذه الأجزاء مصممة لتحمل الظروف البيئية القاسية، مثل الرياح القوية وتقلبات درجات الحرارة. لبناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيلاتصالات مستقرة قادرة على تحمل الأحمال الديناميكية على مدى عمر الجسر الممتد.
