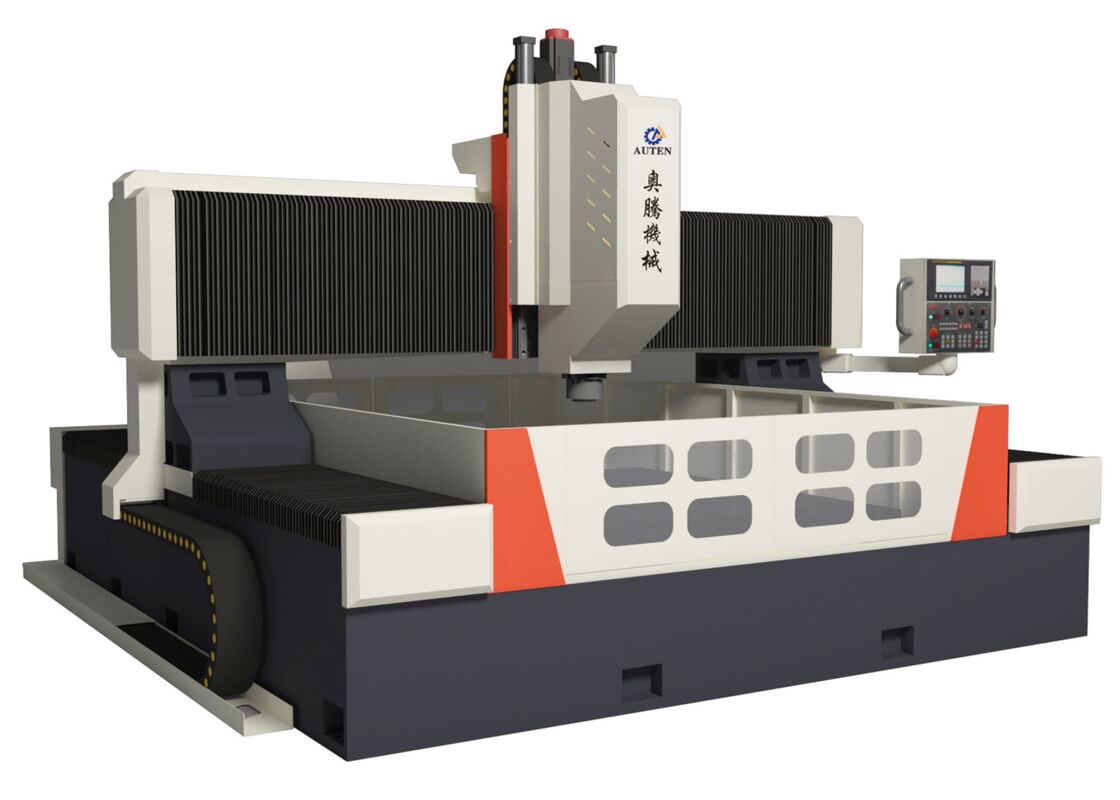

آلة طحن حفر الحاجز الثقيل الحائطية الحاسوبية الحاسوبية 1000mm ارتفاع الحاجز

آلة طحن حفر الحاجز الثقيل الحائطية الحاسوبية الحاسوبية 1000mm ارتفاع الحاجز

مقدمة المنتج:

تم تصميم هذه المعدات لحفر، التشذيب، التنقيب، وطحن اللوحات والمكونات الهيكلية.يتم استخدامه أساسا لعمليات الحفر عالية الكفاءة على قطع العمل مثل الفلينجزيمكن حفر كل من الثقوب والثقوب العمياء على أجزاء مادة واحدة بالإضافة إلى المواد المركبة.يتم التحكم في عملية التصنيع رقمياً، مما يوفر سهولة التشغيل. يدعم النظام الأتمتة، ويضمن دقة عالية، ومناسبة للتعامل مع مجموعة متنوعة من أنواع المنتجات والإنتاج على نطاق واسع.

المواصفات:

هيكل المعدات:

يتم تصنيع قاعدة الماكينة من المواد المصبوبة وتتكون في المقام الأول من طاولة العمل ، والبوابة المتحركة ، والسرج المنزلق المتحرك ، ورأس الطاقة الحفر والطحن ، ونظام التشحيم التلقائي ،الحجرة الوقائية، نظام التبريد الدائرة، وحدة التحكم الرقمية، والنظام الكهربائي، ومكونات أخرى.و أيضاً أزواج من المسامير ذات الرصاص الدقيق للقيادةتتميز آلة الأدوات بدقة عالية في تحديد المواقع وتكرار ممتاز في تحديد المواقع.

خصائص المنتج

1سرير الآلة ومقعد العمل:

ويتكون سرير الآلة من مادة صب ويتكون من جزأين.تليها عملية التسخين الثانوية لتخفيف التوتر بعد نصف التشطيب، ثم يخضع للعملية النهائية. هذه العملية متعددة الخطوات تضمن استقرار دقة الآلة.الذي يخضع بعد ذلك للتسخين الثانوي ومعالجة الشيخوخةهذه العملية توفر صلابة ديناميكية وثابتة ممتازة ، مما يمنع التشوه. يحتوي سطح العمل على سلسلة من الفتحات T ، التي تم ترتيبها في تخطيط مصمم جيدًا لضبط قطعة العمل بأمان.

يتم تثبيت دليلين خطيين عالي الدقة على جانبي قاعدة السرير ، مما يضمن توزيع حمولة متساوية على قاطع القيادة. وهذا يعزز بشكل كبير الصلابة.وكذلك قوة الشد والضغط للآلةيتم تشغيل نظام القيادة بواسطة محرك servo AC مقترح مع زوج من المسامير الكرة الدقيقة ، مما يتيح حركة البوابة في اتجاه المحور Y.يتم وضع المسامير القابلة للتعديل بشكل استراتيجي في الجزء السفلي من السرير، مما يسهل ضبط مستوى مكتب العمل.

2. الدرج المتحرك:

يتم تصنيع البوابة المتنقلة من الحديد الرمادي (HT250) ومجهزة بشريكتين لقيادة خطية ذات سعة عالية على جانبها الأمامي. زوج من المسامير الكروية الدقيقة ، مدفوعة بواسطة محرك سيرفو ،يسهل حركة لوحة انزلاق رأس القوة على طول محور Xيتم تركيب رؤوس قوة الحفر على هذه اللوحة المنزلقة. يتم تحقيق حركة البورتري من خلال دوران المكسرة الكرة على المسمار الكرة،والذي يتم تشغيله بواسطة محرك الخدمة عن طريق ربط دقيق.

3- السرج المتحرك.

السرج المنزلق المتحرك هو مكون من الحديد الصلب الدقيق. وهو مزود بطاولتين CNC خطية عالية السعة، زوج من المسامير الكرة الدقة،ومركز تخفيض كوكبي عالي الدقة متصل بمحرك الخدمةبالإضافة إلى ذلك، تم تجهيز السرج مع أسطوانة ميزان غاز النيتروجين، والتي تعادل وزن رأس القوة، والحد من الحمل على المسمار وتطويل عمر الخدمة.هذا النظام يدفع حركة رأس قوة الحفر على طول المحور Z، تمكين وظائف مختلفة مثل الاقتراب السريع، تغذية العمل، الانسحاب السريع، والتوقف. كما يشمل إزالة رقاقة تلقائية، طرد رقاقة،وقدرات التوقف لتحسين كفاءة العمليات.

.

تم تصميم هذا النظام المتطور من أجل الحفر ووضع علامات على المكونات المكونة من الصفائح والصفائح.وقد تم تصميمه بدقة لتوفير معالجة دقيقة من قطع العمل الشبيهة الصفائح والجمعات الهيكلية، مما يجعلها مثالية لمعالجة الشظايا، والقرصات، والأجزاء على شكل حلقة، والألواح المسطحة، والعناصر المماثلة.متطلبات تشغيل رئيسية هو أن سمك قطع العمل يجب أن تتوافق مع مجموعة الماكينات الفعالة المحددة.

في مصانع تصنيع الهياكل الفولاذية ، تقوم هذه المعدات بعمليات الحفر والطحن عالية الدقة على الألواح الهيكلية وعناصر الاتصال ،توفير أساس متين لتجميع الأطر الفولاذية بشكل موثوق بهفي قطاع الطاقة الريحية، فإنه يوفر قدرات معالجة متقدمة عالية الدقة لأبراج توربينات الرياح والفلانجز،ضمان تصميم هذه المكونات لتحمل الظروف البيئية القاسية، بما في ذلك الرياح القاسية وتغيرات درجة الحرارة.اتصالات طويلة الأمد قادرة على تحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
