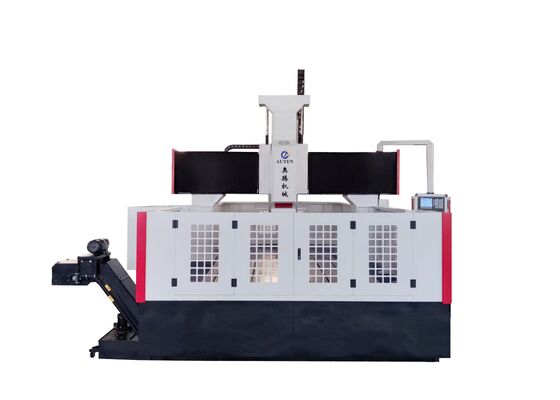

آلة حفر الصفائح باستخدام الحاسب الآلي ذات مخروط المغزل BT50، بقطر تنصت M30 للتثقيب على المعادن الكبيرة

BT50 آلة حفر الصفائح الحرارية الحاسوبية الحاسوبية الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح الحاسوبية حفر الصفائح

مقدمة المنتج:

تم تصميم هذا النظام الحفر CNC خاصة للحفر، والشفرة، والنقر، والطحن العمليات على اللوحات والمكونات الهيكلية.يستخدم في المقام الأول للحفر عالية الكفاءة من الفلينجز، الأقراص والحلقات والألواح وغيرها من قطع العمل ضمن نطاق السماكة المحددة.مع التحكم الرقمي، عملية التصنيع يضمن التشغيل السلس وواجهة مستخدم بديهية. المعدات تدعم الأتمتة، وتوفر دقة عالية، وهي مثالية لإنتاج مجموعة واسعة من المكونات,مناسبة لكل من الإنتاج في مجموعات صغيرة والتصنيع على نطاق واسع.

المواصفات:

هيكل المعدات:

يتم بناء قاعدة الماكينة من المواد المصبوبة وتتضمن مكونات أساسية مثل طاولة العمل، البلاط المتحرك، السرج المنزلق، الحفر والطحن رأس الطاقة،نظام التشحيم التلقائي، أدوات السلامة، نظام التبريد الدائرة، نظام التحكم الرقمي، والنظام الكهربائي.مكمّلة بأزواج من المسامير الحيوية الدقيقة لدفع الحركةالجهاز معترف به على نطاق واسع لدقة تحديد المواقع الاستثنائية ومتكررة متفوقة في تحديد المواقع.

خصائص المنتج

1إنذار آلي منخفض مستوى المياه

عندما يصل سائل التبريد في المرشح إلى المستوى المتوسط ، يقوم النظام بتشغيل المحرك تلقائيًا ، مما يسمح لسائل التبريد من ناقل الشريحة بالدخول إلى المرشح.بمجرد أن يصل سائل التبريد إلى المستوى العالي، سيتوقف المحرك تلقائياً.

إذا انخفض مستوى سائل التبريد في المرشح إلى نقطة منخفضة، فإن النظام سيطلق إنذارًا عبر مقياس المستوى.مما يسبب إعادة الدوران إلى الأداة تلقائيًا ووقف تشغيل الآلة.

2وظيفة الذاكرة:

في حالة فقدان الطاقة المفاجئ أو انقطاع مماثل ، تسمح هذه الوظيفة باستعادة موقع آخر ثقب تم حفره بسرعة وسهولة قبل انقطاع الطاقة.يمكن للمشغلين استئناف العمليات على الفور، مما يقلل بشكل كبير من وقت التوقف الذي يقضي في تحديد موقع الحفر السابق ويسهل الانتقال بسلاسة إلى الخطوة التالية.

3-مُعالج الحافة الفوتو الكهربائي

المعدات مجهزة بجهاز تحديد الحافة الكهروضوئي، مما يسمح بتحديد موقع القطعة بسرعة ودقة.

1. أدخل مقياس الحافة في عجلة الغزل من آلة الجهاز وتدوير الغزل ببطء لضمان تركيزه.

2. استخدام العجلة اليدوية لتحريك العمود الرئيسي، وتحديد موقع حافة الكرة الصلبة من مقياس الحافة لمس خفيفة قطعة العمل. عندما يطفئ الضوء الأحمر، والدوامة على استعداد للعودة.تحريك المغزل ذهابا وإيابا للعثور على النقطة المثلى حيث يلامس حافة الكرة الصلبة قطعة العمل.

3. سجل قيم محور X و Y التي يعرضها نظام CNC في هذه النقطة وإدخالها إلى الكمبيوتر.

4. كرر هذه العملية لتحديد نقاط الكشف المتعددة حسب الحاجة.

.

هذا النظام المتقدم للسيطرة على الحاسب الآلي تم بناؤه خصيصاً للحفر والتمييز عالية الكفاءة لأجزاء الصفائح والصفائح المعدنية.وقد تم تصميمه بعناية لضمان معالجة دقيقة من قطع العمل الشبيهة الصفائح والجمعات الهيكلية، مما يجعلها مناسبة بشكل جيد لمعالجة الشظايا والقرصات والمكونات الحلقة والصفائح المسطحة والعناصر المماثلة.شرط تشغيل حاسم هو أن سمك قطع العمل يجب أن تكون متسقة مع المعلمات الماكينة المحددة الفعالة.

في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بعمليات الحفر والطحن عالية الدقة على الألواح الهيكلية ومكونات الاتصال،توفير أساس متين لتجميع الأطر الفولاذية بشكل موثوق بهفي صناعة طاقة الرياح، فإنه يوفر القدرات المتطورة، عالية الدقة للآلات المعدنية من أجل أبراج توربينات الرياح والفلانجز،ضمان أن هذه المكونات مصممة لتحمل الظروف البيئية القاسية، مثل الرياح الشديدة وتقلبات درجات الحرارة.اتصالات طويلة الأمد قادرة على تحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
