تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 6000x6000 ملم | ارتفاع الجنة: | 800mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | 80 ملم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M36 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو واط |
| إبراز: | آلة حفر لوحة CNC مع حركة جانبية,آلة حفر لقطع العمل 6000x6000 ملم,0 ~ 8 R / Min سرعة CNC حفر البوردي,6000x6000 mm workpiece drilling machine,0~8 R/Min speed CNC gantry drill |
||

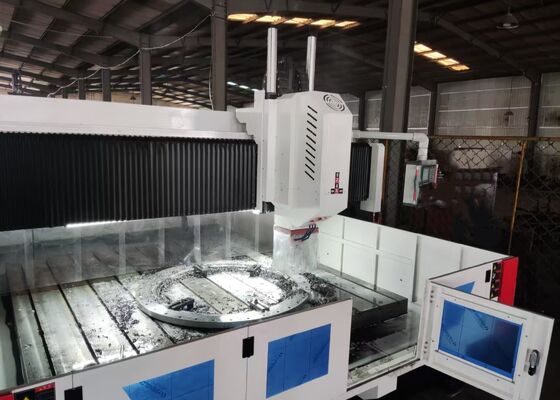

0~8 دورة في الدقيقة سرعة الحركة الجانبية آلة حفر ألواح الصفائح المعدنية CNC ذات البوابة 6000x6000 مم قطعة العمل
التطبيق:
تم تصميم آلة الحفر والطحن هذه من نوع البوابة CNC خصيصًا لأداء مجموعة كاملة من عمليات التشغيل الآلي - بما في ذلك الحفر والشطب والتنصت والطحن والتجويف - على قطع العمل من نوع اللوحة والتجميعات الهيكلية. يوفر أداء حفر ثقوب عالي الكفاءة للمكونات مثل الحواف والأقراص والأجزاء الحلقية والألواح ذات السماكات التي تقع ضمن النطاق الفعال المحدد. قادرة على معالجة كل من الثقوب والثقوب العمياء، تُظهر المعدات توافقًا استثنائيًا مع كل من مكونات المواد الأحادية وقطع العمل المركبة. مزودة بتقنية التحكم الرقمي الحديثة، تضمن أداة الآلة سهولة تشغيل وراحة فائقة. تسهل الإنتاج الآلي عالي الدقة، وتلبي متطلبات معالجة متغيرات قطع العمل المتعددة، وتدعم عمليات التصنيع واسعة النطاق.
المواصفات:
| حجم قطعة العمل | LxW | 6000x6000 مم |
| ارتفاع البوابة |
800 مم (يمكن تحديده أيضًا وفقًا للأساس) |
|
| منضدة العمل | عرض فتحة T | 28 مم |
| رأس طاقة الحفر | الكمية. | 2 |
| مخروط المغزل | BT50 | |
|
الحد الأقصى لقطر الحفر (فولاذ الكربون العادي) |
Φ80 مم | |
| الحد الأقصى للسماكة | ≤150 مم | |
| قطر التنصت | M3-M36 | |
| سرعة المغزل | 30~3000 دورة في الدقيقة | |
| طاقة محرك المغزل المؤازر | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى منضدة العمل | 200-800 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور س) |
الحد الأقصى للشوط الأفقي | 6000 مم |
| سرعة الحركة الجانبية | 0~8 دورة في الدقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية | 2x4.2 كيلو واط | |
|
الحركة الطولية للبوابة (المحور ص) |
الحد الأقصى لشوط التغذية | 6000 مم |
| سرعة حركة التغذية | 0~8 م/دقيقة | |
| طاقة محرك التغذية المؤازر | 2x4.2 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور ض) | الحد الأقصى للشوط | 600 مم |
| سرعة الحركة | 0~6 م/دقيقة | |
| طاقة المحرك المؤازر | 2x3.6 كيلو واط (الفرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | LxWxH | 11000x9500x4000 مم |
هيكل المعدات:
تم تصميم آلة الحفر والتعليم CNC ذات البوابة هذه خصيصًا بمنضدة عمل من الحديد الزهر، وتجميع بوابة متحركة، وسرج متحرك، ووحدة طاقة حفر وطحن، ونظام تشحيم وحماية آلي، ووحدة تبريد معاد تدويرها، ونظام تحكم رقمي (NC)، ووحدة تحكم كهربائية. مزودة بممرات توجيه دوارة، توفر المعدات ثباتًا قويًا لتحمل الأحمال وتحديد المواقع بدقة، بينما تضمن آليات محرك لولب الكرة عالية الدقة دقة تحديد المواقع الفائقة وتكرار التشغيل الممتاز.
ميزات المنتج
1. رأس طاقة الحفر
تم تجهيز رأس طاقة الحفر بمحرك مغزل مؤازر مخصص، والذي يستخدم حزامًا متزامنًا مسننًا لتقليل السرعة وتضخيم عزم الدوران لقيادة مغزل دقيق مصمم خصيصًا. يشتمل المغزل على تكوين محمل تلامس زاوي ياباني بستة صفوف (أربعة محامل في الأمام، واثنان في الخلف) لتمكين تعديل السرعة بدون خطوات. مدمج مع نظام تغيير الأدوات الهوائية، يسمح المغزل بتبديل الأدوات بسرعة وبدون متاعب. يتم تشغيل حركة التغذية بواسطة محرك مؤازر مقترن ببرغي كروي. تدعم المحاور X و Y عملية الربط وتعتمد التحكم شبه المغلق الحلقة، وبالتالي تحقيق إمكانات الاستيفاء الخطية والدائرية. تم تصميم أنف المغزل بفتحة مخروط BT50 ومدمج مع وصلة دوارة عالية السرعة، مما يسهل التشغيل الآلي لحفر U عالي السرعة عبر توصيل سائل التبريد عبر المغزل.
2. نظام النقل
من خلال دمج قضبان التوجيه المصنعة في تايوان وتصميم منزلق عالي الدقة، يوفر النظام أداء تشغيل سلسًا وقدرة تحمل عالية للأحمال الثقيلة. يستخدم المحور X قضبان توجيه خطية مزدوجة كعناصر توجيه جانبية وتحمل الأحمال، مما يلبي تمامًا المتطلبات التشغيلية لعمليات الحفر عالية السرعة. بالنسبة لنقل المحور X، يقود محرك مؤازر التيار المتردد برغيًا كرويًا دقيقًا لتحقيق حركة خطية دقيقة.
3. نظام النقل (قسم المحور ص، متبع)
تم تجهيز المحور ص بقضيبين توجيه خطيين دوارين للخدمة الشاقة على كلا الجانبين، مع ثلاثة عربات سكة مربعة مثبتة على كل قضيب توجيه - تشكل مجتمعة آلية انزلاق المحور ص. لا يفي هذا التكوين الهيكلي بالمتطلبات الصارمة للقوة الصلبة والقوة الهيكلية لإطار البوابة فحسب، بل يوفر أيضًا مزايا فنية رئيسية، بما في ذلك معامل احتكاك ضئيل، وسرعة حركة مرتفعة، وخصائص استثنائية لتخميد الاهتزازات، ودورة حياة خدمة ممتدة. بالنسبة لتشغيل المحور ص، يتم تطبيق تقنية محرك متزامن بمحرك مؤازر مزدوج: يتم نشر محرك مؤازر مخصص على كل جانب لقيادة دوران البرغي الكروي بشكل متزامن، وبالتالي تسهيل إزاحة إطار البوابة وتمكين عمليات التشغيل الآلي CNC عالية الدقة.
.
تم تصميم هذه الآلة الصناعية CNC ذات البوابة عالية الأداء خصيصًا لتنفيذ عمليات الحفر والتعليم على مكونات الصفائح والألواح المعدنية. مصممة بدقة لتمكين التشغيل الآلي الدقيق لقطع العمل من نوع اللوحة والتجميعات الهيكلية، فهي توفر توافقًا متخصصًا لمعالجة الحواف والأقراص والأجزاء الحلقية والألواح المسطحة والمكونات المماثلة. الشرط الأساسي للتشغيل هو أن سمك قطعة العمل يجب أن يتوافق بدقة مع معلمات التشغيل الآلي الفعالة المحددة مسبقًا للآلة.
في مصانع تصنيع الهياكل الفولاذية، تقوم هذه المعدات بإجراء عمليات الحفر والطحن عالية الدقة على الألواح الهيكلية والمكونات المتصلة، مما يؤسس أساسًا متينًا للتجميع المستقر للأطر الفولاذية. ضمن صناعة طاقة الرياح، توفر حلول تشغيل آلية متقدمة وعالية الدقة لأبراج وتوربينات الرياح والحواف - وهي عملية حاسمة تضمن أن هذه المكونات قادرة على تحمل الظروف البيئية القاسية (مثل الرياح القوية وتقلبات درجة الحرارة). بالنسبة لمبادرات بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يسهل تكوين وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية طوال دورة حياة خدمة الجسر الطويلة.
