تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 6000x6000 ملم | ارتفاع الجنة: | 800mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | 80 ملم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M36 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |
| إبراز: | آلة الحفر الصناعية CNC 22Kw محور,قطعة العمل الكبيرة حفر لوحة CNC 6000x6000mm,محرك سيرفو CNC حفر الماكينات الصناعية,Large workpiece CNC plate drill 6000x6000mm,Servo motor CNC drilling machine industrial |
||

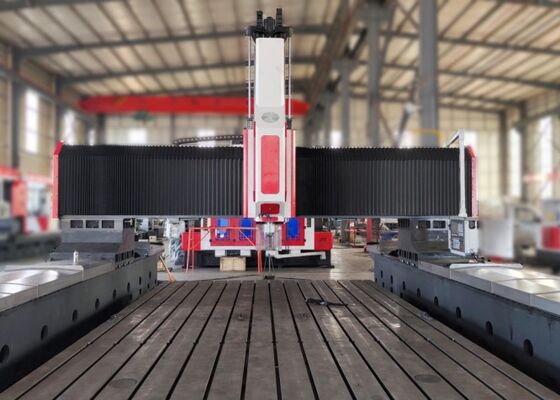

آلة الحفر الصناعية للصفائح الحاسوبية مع 6000x6000mm سعة قطعة العمل 22 كيلوواط سيرفو محرك فولاذ
التطبيق:
تم تصميم هذه الآلة CNC للحفر والطحن على شكل شفرة خاصة لإجراء عمليات الحفر والشفرة والنقر والطحن والحفر على قطع العمل الصفيحة والمكونات الهيكلية.أنها توفر أداء حفر الثقوب عالية الكفاءة للقطع المعدنية مثل الاطراف، الأقراص والحلقات والصفائح التي يقع سمكها ضمن النطاق الفعلي المحدد. مع القدرة على معالجة كل من الثقوب والثقوب العمياء،تظهر المعدات توافقًا قويًا مع المكونات المكونة من مادة واحدة والمواد المركبة على حد سواء.مجهزة بتكنولوجيا التحكم الرقمية المتقدمة، وتضمن أداة الآلة فائقة الراحة التشغيلية.تلبي متطلبات التجهيز المتعددة الأنواعويدعم سير العمل في التصنيع على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 6000x6000 ملم |
| ارتفاع الدرج |
800 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 2 |
| مسدس العجلة | BT2 ملفات | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ80 ملم | |
| الحجم القصوى | ≤ 150 ملم | |
| قطر الشرب | M3-M36 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-800ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 6000 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2x4.2كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 6000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x4.2كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 600 ملم |
| سرعة التحرك | 0~6 م/دقيقة | |
| قوة محرك الخدمة | 2x3.6kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 11000x9500x4000 ملم |

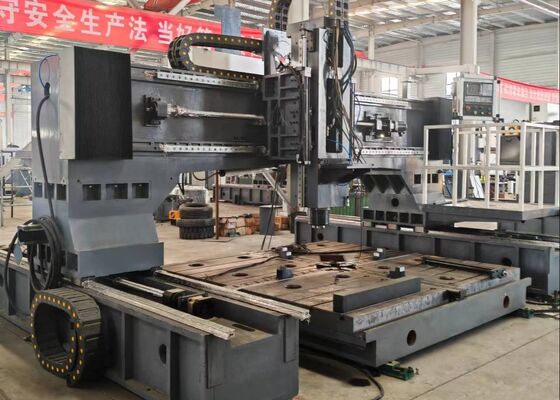

هيكل المعدات:
هذه الآلة الحاسوبية الحاسوبية الحاسوبية الحفرة والتمييز هي محددة خصيصا مع منصة العمل السرير الحديد الصلبة، مجموعة حركة البورتري، ومركب عبور،نظام تزيين وحماية تلقائي، وحدة تبريد دائمة ، ونظام التحكم العددي (NC) ووحدة التحكم الكهربائية. توفر المبادئ المتحركة استقرارًا قويًا في تحمل الحمل وتحديد موقع الحركة الدقيق ،في حين أن آليات نقل المسمار الكروي عالية الدقة تضمن دقة تحديد المواقع الاستثنائية.
خصائص المنتج
1رأس قوة الحفر:
يتم تجهيز رأس قوة الحفر بمحرك محرك خاصوالذي يستخدم حزام متزامن متسخ لخفض السرعة وزيادة عزم الدوران لدفع محور دقيق متخصص. يتبنى الفولاذ ترتيبًا يابانيًا لتحديد الاتصال الزاوي من ستة صفوف (أربعة في الأمام واثنان في الخلف) لتحقيق تنظيم السرعة بدون خطوات. مجهز بنظام تغيير أدوات هوائي ،يسمح الفوهة باستبدال الأدوات بسرعة وملاءمةيتم تشغيل حركة التغذية بواسطة محرك خدمة مقترح بمسمار كرة.محاور X و Y تدعم وظائف الربط وتستخدم التحكم في الحلقة شبه المغلقة لتحقيق قدرات التداخل الخطي والدورييحتوي الطرف الآخر من الغزل على ثقب مخروط BT50 ويتم دمجها مع مفصل دوار عالي السرعة ، مما يسهل معالجة U-drill عالية السرعة مع إمدادات سائل التبريد من خلال الغزل.
2نظام النقل:
يحتوي النظام على قوائم توجيه من تايوان وتصميم زلق عالي الدقة ، مما يضمن أداء تشغيلي سلس وقدرة تحمل ثقيلة.
يتبنى محور X مسارين توجيهين خطيين متدحرجين كمسارات توجيه جانبية ومحملة ، مما يستوفي تماما متطلبات عمليات الحفر عالية السرعة.محرك خدمة التيار المتردد يدفع خرطوشة كرة دقيقة لتحقيق حركة خطية.
يتم تجهيز المحور Y بمحاوري توجيه خطي متدحرجين ثقيلين على كل جانب ، مع ثلاثة عربات قطار مربعة مثبتة على كل محور توجيه ، وتشكل مجتمعة آلية الانزلاق في المحور Y.هذا التصميم الهيكلي لا يلبي فقط متطلبات الصلابة والقوة العالية لإطار البورتري ولكن يوفر أيضا مزايا تقنية بما في ذلك معامل الاحتكاك المنخفض، سرعة حركة عالية، أداء التذبذب التفوق، وعمر الخدمة الممتد. محرك المحور Y يستخدم تقنية محرك خدمة مزدوج متزامن:يتم تكوين محرك خدمة واحد على كل جانب لدفع دورة المسمار الكروي بشكل متزامن، وبالتالي تمكين حركة إطار البورتري وتحقيق معالجة CNC دقيقة.
.
هذه الآلة الصناعية ذات الأداء العالي من CNC تم تصميمها خصيصًا لتطبيقات الحفر والتمييز على مكونات الصفائح والصفائح.مصممة بشكل رائع لضمان معالجة دقة لقطع العمل من نوع اللوحات والأجزاء الهيكلية، فإنه يوفر التوافق المخصص لمعالجة الفلنجات والأقراص والحلقات والصفائح المسطحة والمكونات المماثلة.شرط أساسي هو أن سمك قطعة العمل يجب أن تتوافق بدقة مع معايير التصنيع الفعالة المعدة مسبقا للآلة.
في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بتنفيذ عمليات الحفر والدقيق على لوحات الهيكل وعناصر الاتصال،من أجل إرساء أساس قوي لتجميع الأطر الفولاذية بشكل مستقرفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز عملية محورية تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية القاسيةفي مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسهل تشكيل أسطوانات ثابتة،اتصالات طويلة الأمد مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر.
