آلة الحفر الصلبة للصفائح CNC 6000x6000mm حجم القطعة و 22 كيلوواط سيرفو محرك فولاذ

آلة الحفر الصلبة للصفائح CNC 6000x6000mm حجم القطعة و 22 كيلوواط سيرفو محرك فولاذ

التطبيق:

تم تصميم معدات الحفر والطحن هذه من أجل إجراء عمليات الحفر والطحن والطحن والطحن والحفر على قطع العمل الصفيحة والمكونات الهيكلية.أنها توفر أداء حفر ثقوب فعالة لقطع العمل بما في ذلك الفلينجز، الأقراص والحلقات والصفائح ذات السماكة التي تقع ضمن النطاق الفعلي المحدد. قادرة على المعالجة من خلال الثقوب والثقوب العمياء،أنها متوافقة مع كل من المكونات المكونة من مادة واحدة والمواد المركبةمع تكنولوجيا التحكم الرقمي، فإن أداة الآلة تضمن الراحة التشغيلية الاستثنائية.يدعم متطلبات المعالجة المتعددة الأنواع، وتسمح بعمليات التصنيع على نطاق واسع.

المواصفات:

هيكل المعدات:

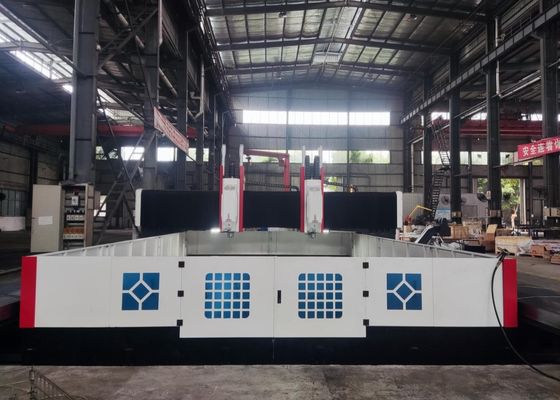

هذه الآلة الحاسوبية الحاسوبية الحاسوبية الحفرة ووضع العلامات مجهزة في المقام الأول مع سرير العمل الحديد الصلبة ، وهيكل حركة البوابة ، ومركب عبور ، والحفرة طحن رأس الطاقة ،نظام تزيين وحماية تلقائي، وحدة تبريد دائمة ، ونظام التحكم العددي (NC) ، ومجموعة التحكم الكهربائية. توفر المبادئ المتحركة قدرة تحمل ثابتة وتوجيه حركة دقيق ،في حين أن آليات القيادة ذات الدقة العالية تضمن دقة تحديد المواقع المتميزة وتكرار ممتاز.

خصائص المنتج

1السرير و طاولة العمل:
تم تصميم سرير الآلة كصب واحد من الحديد الرمادي (HT250) ، في حين يتم تصنيع البوابة وقاعدة العارضة الجانبية من الهياكل المقاومة عالية القوة.بعد المعالجات الثانوية للتسخين والشيخوخة، يتم إجراء معالجة دقة لتحقيق صلابة ديناميكية وثابتة استثنائية ، مما يمنع بشكل فعال التشوه الهيكلي.يحتوي سطح طاولة العمل على فتحات T معدة بدقة مرتبة في تخطيط محسّن، مما يسهل التشغيل الآمن للقطعة. يتم تثبيت دليلين خطيين بدقة عالية على كل جانب من قاعدة السرير ،ضمان توزيع قوة موحدة عبر عربات التوجيه وتعزيز صلابة آلة الأدوات بشكل كبير، وقوة الشد، ومقاومة الضغط. نظام القيادة يتبنى محرك سيرفو التيار المتردد المزدوج مع تجميع مسدس الكرة الدقة لنقل ذو الجانبين،تمكين حركة سلسة في المحور Y للجداريتم توزيع محاور التسوية القابلة للتعديل بشكل استراتيجي في الجزء السفلي من السرير، مما يسمح بتعديل ملائم للتحديد الأفقي لطاولة العمل.

2. الجدار المتحرك:

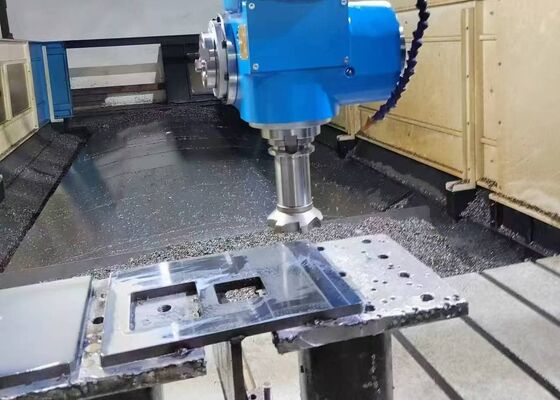

تم تصميم البوابة المتنقلة من الحديد الرمادي (HT250) ، مع اثنين من الدوائر الخطيّة المتدحرجة عالية الحمل المتكاملة على الجانب الأمامي من هيكل البوابة.مجموعة من مجموعات المسامير الكروية الدقيقة، مقترنة بمحرك سيرفو ، تسهل حركة محور X لسكينة رأس القوة. يتم تثبيت رؤوس القوة الحفرة على سكينة رأس القوة لتوفير وظائف المعالجة.

3- السرج المتحرك.
السرج المتحرك هو مجموعة هيكلية من الحديد الصلب الدقيق ، مجهزة بثنين من خطوط توجيه CNC الخطية عالية الحمل ، ومجموعة من مجموعات المسمار الكروي الدقيق ،ومركز تخفيض كوكبي عالي الدقة مقترب من محرك سيرفوكما يتم دمجها مع أسطوانة توازن النيتروجين، والتي تعادل وزن رأس الطاقة لتقليل الحمل على المسمار الكروي وإطالة عمر تشغيله.هذا المكون يدفع رأس الطاقة الحفر لتنفيذ حركة محور Z، تمكين الوظائف الأساسية بما في ذلك التغذية السريعة، وتغذية العمل، والانسحاب السريع، والوقف الدقيق. بالإضافة إلى ذلك يدمج كسر رقاقة تلقائية، تخليص رقاقة،و القدرات على التوقف لتعزيز كفاءة التصنيع و المرونة التشغيلية.

.

تم تصميم هذه الآلة الصناعية عالية الأداء CNC gantry خصيصًا لتطبيقات الحفر والتمييز على مكونات الصفائح والصفائح المعدنية.مصممة بدقة لضمان الدقة في معالجة قطع العمل من نوع اللوحات والأجزاء الهيكلية، فإنه يوفر التوافق المخصص مع معالجة الفلنجات والقراصين والحلقات والصفائح المسطحة والمكونات المماثلة.شرط أساسي هو أن سمك القطعة يجب أن تتوافق بدقة مع المواصفات الآلية المحددة مسبقا.

في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بعمليات الحفر الدقيق والطحن على لوحات الهيكل والمكونات المربطة،بشأن إنشاء أساس متين لتجميع الأطر الصلبة بشكل مستقرفي صناعة طاقة الرياحأنها توفر حلول عالية الدقة للآلات المعدنية لبرج توربينات الرياح والفلانجزفي مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيلاتصالات متينة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
