تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 4000x4000 مم | ارتفاع الجنة: | 800mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | 80 ملم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M32 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |

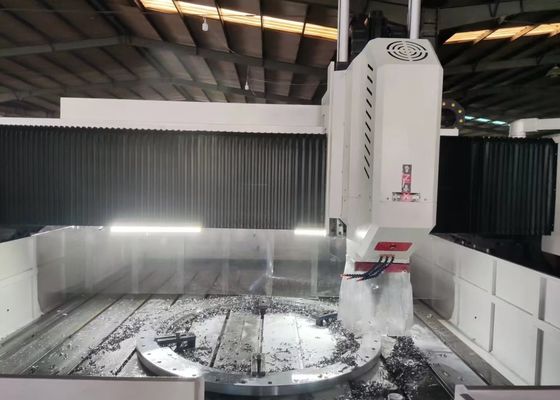

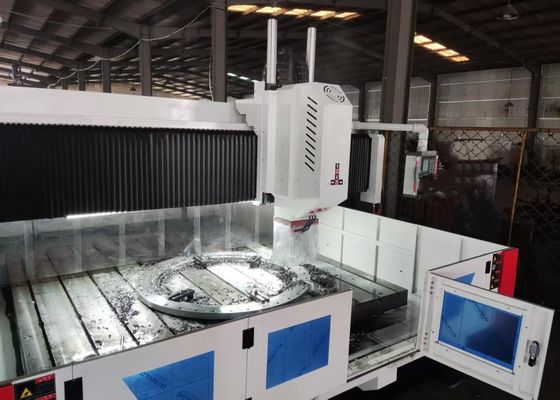

9000x7500x4000mm الحجم الكلي آلة حفر الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز الحاجز BT50
التطبيق:
تم تصميم هذه المعدات في المقام الأول لتنفيذ عمليات الحفر والشفرة والنقر والطحن والحفر على اللوحات والمكونات الهيكلية.أنها توفر أداء حفر الثقوب عالية الكفاءة للقطع المعدنية مثل الاطراف، الأقراص والحلقات والصفائح مع سمك ضمن نطاق التشغيل الفعال المحدد.تظهر توافقًا واسعًا مع المكونات المكونة من مادة واحدة والمواد المركبةتتضمن آلة الأدوات التحكم العددي لعمليات التصنيع الخاصة بها ، مما يضمن الراحة التشغيلية المتفوقة.وقدرات الإنتاج على نطاق واسع لتلبية الطلب الصناعي.
المواصفات:
| حجم القطعة | LxW | 4000×4000 ملم |
| ارتفاع الدرج |
800 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ80 ملم | |
| الحجم القصوى | ≤ 150 ملم | |
| قطر الشرب | M3-M32 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-800ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 4000 ملم |
| سرعة الحركة الجانبية | 0~6 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 4.2كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 4000 ملم |
| سرعة تحرك الغذاء | 0~6 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x4.2كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 500 ملم |
| سرعة التحرك | 0~6 م/دقيقة | |
| قوة محرك الخدمة | 3.5kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.025/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.02/1000ملم |
| الحجم الكلي | LxWxH | 9000x7500x4000 مم |
| الطاقة الكلية | حوالي 50 كيلوواط | |
هيكل المعدات:
هذه المعدات تتم تكوينها أساسًا بمقعد عمل سرير مصبوب ، ومركب متحرك ، وكرسي متحرك ، ورأس طاقة الحفر والطحن ، ونظام التشحيم والحماية التلقائي ،وحدة تبريد دائمةنظام التحكم العددي، ونظام التحكم الكهربائي. توفر المبادئ التوجيهية المتحركة دعمًا ثابتًا لحمل الحمل وتوجيهًا دقيقًا للحركة.في حين أن آليات نقل المسمار الكروي الدقيقة تضمن دقة تحديد المواقع الاستثنائية والكرارية المتميزة.
خصائص المنتج
1رأس قوة الحفر:
يتم تجهيز رأس قوة الحفر بمحرك محرك خاصوالذي يستخدم حزام متزامن متسخ لخفض السرعة وزيادة عزم الدوران لدفع محور دقيق متخصص. يتبنى الفولاذ ترتيبًا يابانيًا لتحديد الاتصال الزاوي من ستة صفوف (أربعة في الأمام واثنان في الخلف) لتحقيق تنظيم السرعة بدون خطوات. مجهز بنظام تغيير أدوات هوائي ،يسمح الفوهة باستبدال الأدوات بسرعة وملاءمةيتم تشغيل حركة التغذية بواسطة محرك خدمة مقترح بمسمار كرة.محاور X و Y تدعم وظائف الربط وتستخدم التحكم في الحلقة شبه المغلقة لتحقيق قدرات التداخل الخطي والدورييحتوي أنف الغزل على فتحة متجانسة BT50 ويتم دمجها مع اتحاد دوار عالي السرعة ، مما يسهل عمليات التصنيع عالية السرعة التي يتم تبريدها بالماء في مركز الحفر U.
2نظام النقل:
يعتمد نظام النقل على قنوات توجيه من تايوان مقترنة بتكوين الزحام عالي الدقة ، مما يضمن عبور عملي سلس وقدرة تحمل ثقيلة.
3نظام التشحيم الآلي وآلية الحماية:
تم تجهيز آلة الآلة بنظام تزيين تلقائي يوزع الضغط الحجمي من تايوان. وهو يوفر تزيين تلقائي لجميع المكونات المتحركة مسامير الرصاص، والرفوف مع تغطية كاملة ولا وجود فجوات، مما يطيل بشكل فعال عمر خدمة آلة الآلة.بينما يتم تثبيت دروع مقاومة للماء حول سطح العمل لضمان سلامة التشغيل..
هذه الآلة الصناعية ذات الأداء العالي من CNC متخصصة في عمليات الحفر والتمييز لمكونات الصفائح والصفائح المعدنية.وهي مصممة بشكل رائع لتوفير معالجة دقة من قطع العمل من نوع اللوحات والأجزاء الهيكلية، مع القدرة على التكيف المخصصة لمعالجة الشظايا والقرصات والحلقات والصفائح المسطحة والمكونات المماثلة.الشرط الأساسي هو أن سمك قطعة العمل يجب أن تتوافق بدقة مع معايير التصنيع الفعالة المحددة مسبقا للآلة.
داخل منشآت تصنيع الهياكل الصلبة، هذه المعدات تنفذ الحفر الدقيق والطحن على الألواح الهيكلية وعناصر الاتصال،من أجل إرساء أساس قوي لتجميع الأطر الفولاذية بشكل مستقرفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجزفي مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسهل تشكيل أسطوانات ثابتة،اتصالات طويلة الأمد مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر.
