تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 4000x4000 مم | ارتفاع الجنة: | 800mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | 80 ملم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M32 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |

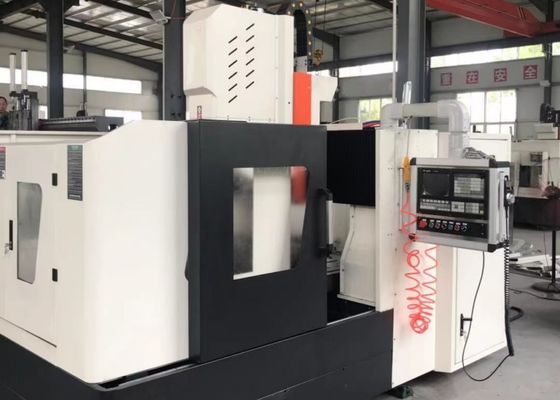

4000x4000mm حجم قطعة العمل آلة حفر الصفيحات المعدنية CNC 80mm أقصى قطر الحفر
التطبيق:
تم تصميم هذه المعدات في المقام الأول لإجراء عمليات الحفر والشفرة والتقط والطحن والحفر على اللوحات والمكونات الهيكلية.أنها توفر أداء حفر ثقوب فعالة لقطع العمل بما في ذلك الفلينجز، الأقراص والحلقات والصفائح ذات سمك يقع ضمن نطاق عملها الفعلي. قادرة على معالجة من خلال الثقوب والثقوب العمياء،أنها متوافقة مع كل من المكونات المكونة من مادة واحدة والمواد المركبةتتضمن آلة الأدوات التحكم الرقمي لعمليات التصنيع الخاصة بها ، مما يضمن راحة تشغيل استثنائية.والقدرات الإنتاجية واسعة النطاق.
المواصفات:
| حجم القطعة | LxW | 4000×4000 ملم |
| ارتفاع الدرج |
800 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ80 ملم | |
| الحجم القصوى | ≤ 150 ملم | |
| قطر الشرب | M3-M32 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-800ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 4000 ملم |
| سرعة الحركة الجانبية | 0~6 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 4.2كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 4000 ملم |
| سرعة تحرك الغذاء | 0~6 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x4.2كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 500 ملم |
| سرعة التحرك | 0~6 م/دقيقة | |
| قوة محرك الخدمة | 3.5kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.025/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.02/1000ملم |
| الحجم الكلي | LxWxH | 9000x7500x4000 مم |
| الطاقة الكلية | حوالي 50 كيلوواط | |
هيكل المعدات:
تتكون هذه المعدات في المقام الأول من مقعد عمل سرير مصبوب ، ومركز متحرك ، وكرسي متحرك ، ومركز حفر وفرشة ، ونظام التشحيم والحماية التلقائي ،وحدة تبريد دائمةنظام التحكم العددي، ونظام كهربائي.في حين أن محركات المسمار الكروي الدقيقة تضمن دقة تحديد المواقع المتفوقة.
خصائص المنتج
1السرير و طاولة العمل:
يتم تصنيع السرير وطاولة العمل من الصلب الرمادي (HT250) كقطعة واحدة صب، خضع لعمليات التسخين الثانوية والشيخوخة،تليها معالجة دقة لضمان صلابة ديناميكية وثابتة متميزة دون تشوهتم تجهيز سطح طاولة العمل بفتحات T معدة بدقة في تخطيط محسّن، مما يسهل ضبط قطعة العمل بأمان.تم تجهيز قاعدة السرير مع اثنين من الدقة العالية خطوط توجيه خطية على كل جانب، مما يضمن توزيع قوة متساوية عبر عربات القيادة ويزيد بشكل كبير من صلابة آلة الآلة وكذلك مقاومة الشد والضغط.يعتمد نظام القيادة محركات AC servo مقترنة بمجمعات المسامير الكروية الدقيقة للقيادة الثنائية، مما يسمح للشريط بالعبور على طول المحور Y. يتم وضع محاور التسوية القابلة للتعديل بشكل استراتيجي على قاعدة السرير ،يسمح بتعديل مريح للتواء الأفقي للسرير وطاولة العمل.

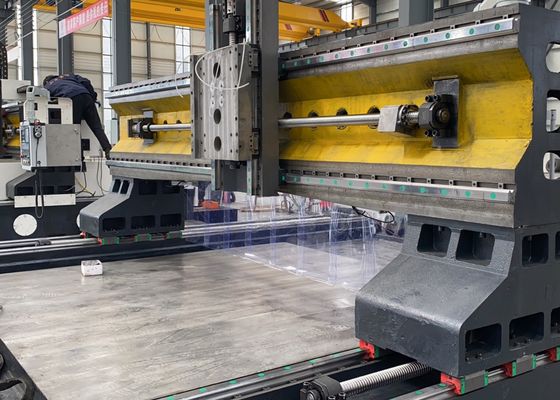

2. الجدار المتحرك:
تم بناء البورتري المتحرك من الصلب الرمادي (HT250) ، مع اثنين من المبادئ الخطيّة المتدحرجة عالية الحمل المثبتة على جانبها الأمامي. مجموعة من مجموعات المسامير الكروية الدقيقة،مزوجة بمحرك سيرفو، يسهل حركة محور X لسكينة رأس القوة. يتم تثبيت رؤوس قوة الحفر على سكينة رأس القوة للتنفيذ التشغيلي.
3- السرج المتحرك.
السرج المتحرك هو مكون هيكلي من الحديد المصبوب بدقة ، مصمم لتحقيق أقصى قدر من الصلابة والاستقرار التشغيلي.مجموعة من مجموعات المسامير الكروية الدقيقة، وخاضعة لجهاز تخفيض معدل التروس الكوكبي عالية الدقة مقترنة بمحرك خدمة التيار المتردد.تعويض وزن رأس الطاقة لتقليل الحمل على المسمار الكروي وإطالة عمر خدمته. يدير التجميع رأس قوة الحفر لتنفيذ حركة المحور Z ، مما يتيح الوظائف الأساسية بما في ذلك التقاطع السريع ، وتغذية العمل ، والانسحاب السريع ، ووقف الموقع الدقيق.كما أنها مجهزة مع كسر رقاقة تلقائية، تخليص الشريحة، وإمكانات توقف البرنامج لتعزيز كفاءة التصنيع والتحكم في العملية.
.
هذه الآلة الصناعية ذات الأداء العالي من CNC مخصصة لعمليات الحفر والتمييز لمكونات الصفائح والصفائح المعدنية.تم تصميمه بدقة لتقديم معالجة دقة من قطع العمل من نوع اللوحات والأجزاء الهيكلية، مع القدرة على التكيف المتخصصة مع معالجة الشظايا والقرصات والحلقات والصفائح المسطحة والمكونات المماثلة.شرط أساسي هو أن سمك قطعة العمل يجب أن تتوافق بدقة مع المعلمات الآلية المحددة مسبقا.
في منشآت تصنيع الهياكل الصلبة، تقوم هذه المعدات بحفر الدقة والطحن على الألواح الهيكلية ومكونات الاتصال،بشأن إنشاء أساس متين لتجميع الأطر الصلبة بشكل مستقرفي قطاع طاقة الرياحأنها توفر حلول عالية الدقة للآلات المعدنية لبرج توربينات الرياح والفلانجزفي مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيلاتصالات متينة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
