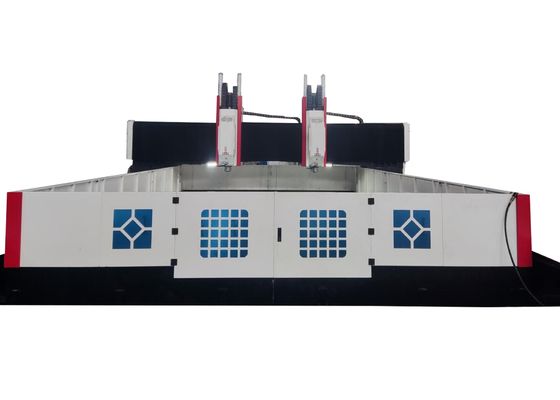

6000x3900x2700mm الحجم الكلي آلة الحفر المعدنية CNC Gantry 70mm أقصى قطر الحفر

6000x3900x2700mm الحجم الكلي آلة الحفر المعدنية CNC Gantry 70mm أقصى قطر الحفر

التطبيق:

هذه المعدات مصممة خصيصاً للعمل على الحفر والحفر والطحن على الألواح والمكونات الهيكلية.وهي مصممة أساسا للحفر عالية الكفاءة من قطع العمل، الأقراص والحلقات والصفائح التي تتوافق سمكها مع نطاق المعالجة الفعالة المحدد.يسهل النظام معالجة الثقوب والثقوب العمياء على كل من المكونات المكونة من مادة واحدة والمواد المركبةمع التحكم الرقمي على عمليات التصنيع الخاصة بها، أداة الماكينة توفر الراحة التشغيلية متفوقة، وتلبية متطلبات الإنتاج الآلي، التصنيع عالية الدقة،المعالجة المتعددة الأنواع، وسيناريوهات الإنتاج على نطاق واسع.

المواصفات:

هيكل الصب المقسوم:

هذا معدات الحفر والطحن الحاجز للشفرة CNC تتكون في المقام الأول من طاولة عمل السرير، شفرة متنقلة، السرج المتنقل، حفرة والطحن رأس الطاقة، نظام التشحيم التلقائي،آلية الحمايةنظام التبريد الدائري، نظام التحكم العددي، والنظام الكهربائي، من بين المكونات الرئيسية الأخرى.أداة الآلة تظهر دقة تحديد المواقع استثنائية ودقة تحديد المواقع المتكررة.

خصائص المنتج

1رأس قوة الحفر:
يتم تجهيز رأس قوة الحفر بمحرك فولاذ سيرفو مخصص ، الذي يدفع فولاذ دقة متخصصة عبر تباطؤ الحزام المزامنة مع الأسنان لتعزيز عزم الدوران.يدعم استبدال سريع ومريح، مع حركة التغذية مدعومة بواسطة محرك الخدمة ومجموعة المسامير الكروية. محاور X و Y تمتلك القدرة على الربط وتعتمد التحكم في الحلقة شبه المغلقة ،تمكين وظائف التداخل الخطي والدوريتم تصميم نهاية الغزل مع ثقب معقّد BT40 ومجهز بمفاصل دوارة عالية السرعة، مما يسهل عمليات معالجة المبرد المركزي عالية السرعة.

2نظام النقل:
يعتمد النظام على خطوط توجيه ومحركات تحريك من تايوان مستوردة بدقة عالية ، مما يضمن التشغيل السلس مع تعزيز قدرة تحمل الحمولة الثقيلة بشكل فعال.
محور X و محور Z يستعملان كل منهما طريقتين توجيهات خطية للتدحرج كحديدات توجيه و محملة للحركة الأفقية و الرأسية على التواليتلبية الشروط التقنية للحفر السريع بالكامليتم نقل محور X و محور Z من خلال محركات AC servo التي تدفع مسامير الكرة الدقيقة للدوران ، مما يتيح حركة خطية دقيقة.

يتم تجهيز المحور Y بموجات توجيه خطية متدحرجة ثقيلة على كلا الجانبين ، يحتوي واحد منها على هيكل مثبت على الجانب ، ويشكل معا مسار الزحف المحور Y.هذا التكوين يلبي متطلبات صلابة عالية وقوة إطار البورتري، مع توفير مزايا تقنية بما في ذلك معامل الاحتكاك المنخفض، سرعة حركة عالية، أداء ممتاز لاستيعاب الاهتزازات، وطول عمر الخدمة.وتستخدم ناقل نقل المحور X تقنية محرك خدمة مزدوج محرك مزدوج مع محرك خدمة واحد مثبت على كل جانب، والتي بدورها تدفع إطار الشراع للتحرك وتمكن عمليات معالجة CNC.

.

هذه الآلة الصناعية ذات الأداء العالي من CNC مخصصة لعمليات الحفر والتمييز لمكونات الصفائح والصفائح المعدنية.تم تصميمه بشكل تفصيلي لتوفير معالجة دقة من قطع العمل من نوع اللوحات والأجزاء الهيكلية، مع القدرة على التكيف المستهدفة مع طوابق المعالجة والقرصات والحلقات والصفائح المسطحة والمكونات المماثلة.الشرط الأساسي هو أن سمك قطعة العمل يجب أن تلتزم بدقة معماذج التصنيع الفعالة المعدة مسبقا للآلة.

في مصانع تصنيع الهياكل الفولاذية ، هذه المعدات تجري الحفر الدقيق والطحن على لوحات الهيكل والمكونات الموصلة ،من أجل إرساء أساس قوي لتجميع الأطر الفولاذية بشكل مستقرفي صناعة طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز، وهي عملية محورية تضمن أن هذه المكونات يمكن أن تتحمل ظروف بيئية صعبة (في مجال مبادرات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسهل تشكيل أسطوانات مستقرة،اتصالات طويلة الأمد مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر.
