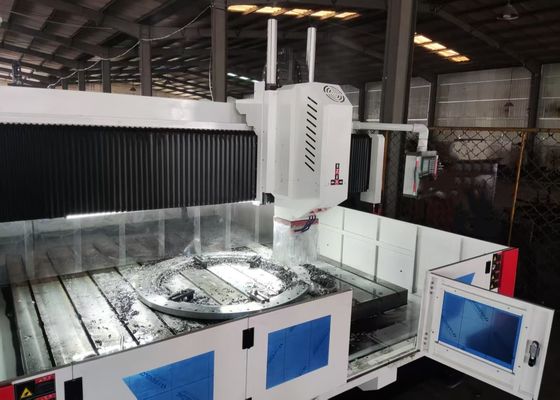

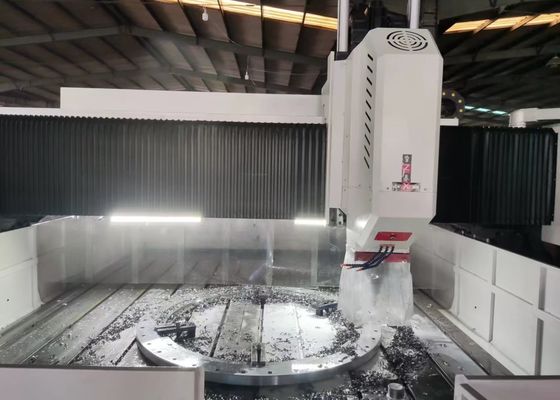

4000x1600mm حجم قطعة العمل CNC لوحة فلنج حفر طاحونة 800mm ارتفاع غانتري

آلة حفر وطحن الألواح CNC مقاس 4000x1600 مم، ارتفاع البوابة 800 مم

التطبيق:

تم تصميم هذا الجهاز للهندسة للحفر والشطب والتنصت وعمليات الطحن على الألواح والمكونات الهيكلية. إنه مصمم في المقام الأول للحفر عالي الكفاءة لقطع العمل - بما في ذلك الحواف والأقراص والحلقات والألواح - بسمك يقع ضمن نطاق المعالجة الفعال. تمكن الوحدة من تشغيل الثقوب المخترقة والثقوب العمياء على كل من الأجزاء أحادية المادة والمواد المركبة. مزود بتحكم رقمي لعمليات التشغيل الخاصة به، توفر أداة الآلة راحة تشغيلية استثنائية، ودعم الإنتاج الآلي، والتصنيع عالي الدقة، والمعالجة متعددة الأنواع، ومتطلبات الإنتاج على نطاق واسع.

المواصفات:

هيكل الصب المنفصل:

يتكون هذا الجهاز بشكل أساسي من منضدة عمل السرير، والبوابة المتحركة، والسرج المتحرك، ورأس طاقة الحفر والطحن، وجهاز التشحيم الأوتوماتيكي وجهاز الحماية، وجهاز التبريد المتداول، ونظام التحكم الرقمي، والنظام الكهربائي وما إلى ذلك. مدعومًا وموجهًا بواسطة قضبان التوجيه المتدحرجة، مدفوعًا ببرغي دقيق، تتمتع أداة الآلة بدقة تحديد المواقع العالية ودقة تحديد المواقع المتكررة.

ميزات المنتج

1. السرير ومنضدة العمل:
تم تصنيع السرير من الحديد الزهر الرمادي HT250، وخضع لعمليات التلدين والشيخوخة الثانوية قبل التشطيب النهائي. إنه يتميز بصلابة ديناميكية وثابتة ممتازة مع عدم وجود تشوه. يتم تركيب مجموعتين من قضبان التوجيه الخطية عالية الدقة على كلا جانبي قاعدة السرير، مما يضمن توزيعًا موحدًا للقوة على منزلقات قضبان التوجيه مع تعزيز الصلابة الإجمالية لأداة الآلة وقوة الشد ومقاومة الانضغاط بشكل كبير. يشتمل نظام القيادة على محركات مؤازرة AC مقترنة بتجميعات برغي كروي دقيقة، مما يمكّن البوابة من تحقيق حركة سلسة على المحور Y. تم تزويد منضدة العمل بنظام تثبيت أسطوانة هيدروليكية لتثبيت قطعة العمل بشكل آمن.

2. البوابة المتحركة:
يتم تصنيع البوابة المتحركة عن طريق الصب من الحديد الزهر الرمادي HT250، مع تركيب مجموعتين من تجميعات قضبان التوجيه الخطية المتدحرجة ذات التحمل العالي للغاية على جانبها الأمامي. يقوم تجميع برغي كروي دقيق مقترن بمحرك مؤازر بقيادة لوحة انزلاق رأس الطاقة لتحقيق حركة دقيقة على المحور X، ويتم تثبيت رأس طاقة الحفر على لوحة الانزلاق هذه. يتم إنجاز اجتياز البوابة بواسطة المحرك المؤازر - عبر وصلة دقيقة - مما يؤدي إلى تدوير صامولة البرغي الكروي على طول البرغي الكروي، مما يضمن حركة ثابتة ودقيقة.

3. السرج المتحرك:
تم تصنيع السرج المتحرك من مكونات هيكلية من الحديد المصبوب بدقة. إنه مزود بمجموعتين من عربات قضبان التوجيه الخطية CNC ذات السعة العالية للغاية، وتجميع برغي كروي دقيق، ومخفض كوكبي عالي الدقة متصل بالمحرك المؤازر. يعمل هذا التكوين على موازنة وزن رأس الطاقة، وتقليل الحمل على البرغي اللولبي، وإطالة عمر خدمة البرغي اللولبي. يقوم النظام بقيادة رأس طاقة الحفر لأداء حركة دقيقة على المحور Z، مما يتيح وظائف مثل التغذية السريعة، وتغذية العمل، والتراجع السريع، والتوقف. كما أنه يدمج قدرات كسر الرقائق وإزالتها والإيقاف المؤقت لتحسين الكفاءة التشغيلية.

.

تتخصص آلة البوابة الصناعية CNC عالية الأداء هذه في عمليات الحفر ووضع العلامات للألواح ومكونات الصفائح المعدنية. تم تصميمها بدقة لتوفير التشغيل الدقيق لقطع العمل من نوع الألواح والأجزاء الهيكلية، مع القدرة على التكيف بشكل خاص مع معالجة الحواف والأقراص والحلقات والألواح المسطحة والمكونات المماثلة. الشرط الأساسي هو أن سمك قطع العمل يجب أن يتوافق بدقة مع معلمات التشغيل الفعالة المحددة مسبقًا للآلة.

في مرافق تصنيع الهياكل الفولاذية، يقوم هذا الجهاز بالحفر والطحن الدقيقين على الألواح الهيكلية وعناصر التوصيل، مما يؤسس أساسًا يعتمد عليه للتجميع المستقر للأطر الفولاذية. ضمن قطاع طاقة الرياح، يوفر حلول تشغيل عالية الدقة لأبراج وتوربينات الرياح والحواف - وهي عملية حاسمة تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية القاسية (مثل الرياح القوية وتقلبات درجات الحرارة). بالنسبة لمشاريع بناء الجسور، يقوم الجهاز بمعالجة عوارض الجسور وأقواس الدعم، مما يتيح تكوين وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية على مدى العمر الطويل للجسور.
