تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 3000x2000 مم | ارتفاع الجنة: | 600mm |
|---|---|---|---|
| المغزل تفتق: | BT50-150 | Max.Rring Diamter: | φ50 مم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M24 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |
| إبراز: | آلة طحن حفر الحافة الحاسوبية الحاسوبية 28mm T-slot,6500x4000x2700mm آلة حفر لوحة CNC,آلة حفر أجهزة CNC مع فتحة T,6500x4000x2700mm CNC plate drilling machine,CNC workbench drilling machine with T-slot |
||

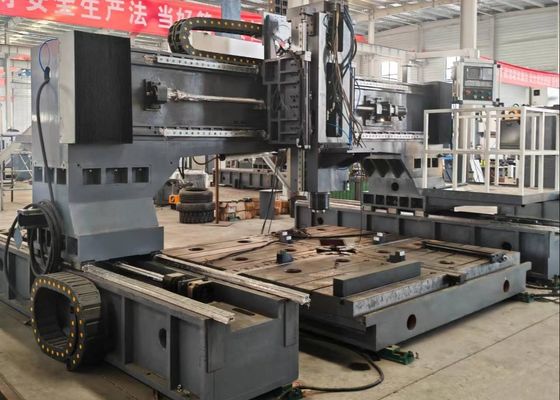

6500x4000x2700mm الحجم الكلي آلة طحن حفر اللحاء الحاسوبية الحاسوبية 28mm T-Slot عرض مكتب العمل
التطبيق:
يتم تصميم آلة الحفر والطحن على الشباك CNC بشكل رئيسي للعمليات الحفرة والشفرة والطحن والطحن على الألواح والمكونات الهيكليةوقطع العمل الأخرى التي تقع سمكها ضمن نطاق التصنيع الفعلي للمعدات. يسهل حفر ثقوب من خلال الثقوب والثقوب العمياء في كل من المكونات المواد الواحدة والمواد المركبة على حد سواء. يتم تنظيم عملية التصنيع بأكملها رقميًا،يقدم سهولة تشغيل متفوقة مع تمكين الإنتاج الآلي، دقة عالية، معالجة متعددة الأنواع، والتصنيع على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 3000×2200 ملم |
| ارتفاع الدرج | 600 ملم | |
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر | Φ50 ملم | |
| قطر الشرب | M3-M24 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 2200 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 3000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 1000 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 2.4كيلوواط (فرامل) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 6500 × 4000 × 2700 مم |
خصائص المنتج
1جهاز نقل:
السكك الحديدية الموجّهة من تايوان ذات الدقة العالية وضمان التشغيل السلس مع تعزيز قدرة المعدات على تحمل الحمولة الثقيلة.
يتخذ محور X و محور Z كل منهما اثنين من الدلائل الخطيّة المتدحرجة كسكك حديدية توجيه وحاملة للحمّل للحركة الجانبيّة والطولية على التوالي.تلبية المتطلبات التقنية للحفر السريعبالنسبة للتحويل، يستخدم كلا المحورين محركات خدمة التيار المتردد لدفع مسامير الكرة الدقيقة للحركة الدوارة، وبالتالي تحقيق الانتقال الخطي.
يتم تجهيز المحور Y بموجستين خطيتين للقيادة المتدحرجة الثقيلة ، كل منهما مجهز بمرحلتين مربعتين للسكك الحديدية لتشكيل المسار المنزلق لمحور Y.هذا التكوين يفي بالمتطلبات العالية للصلابة والقوة من إطار البورتري، مع توفير مزايا تقنية بما في ذلك معامل الاحتكاك المنخفض، سرعة الحركة العالية، امتصاص الاهتزازات الممتازة، وطول عمر الخدمة.يستخدم ناقل نقل المحور Y تكنولوجيا محرك الخدمة التشغيل المزامنة لدفع معا المسامير الكرة في دوران، مما يتيح لوحة العمل على المحور Y للتحرك ذهابًا وإيابًا لعمليات معالجة CNC.
2جهاز التشحيم الآلي ومعدات الحماية:
هذه الآلة المعدنية مجهزة بنظام تزيين حصري ذي ضغط جزئيالتشحيم التلقائي الخالي من الزاوية الميتة للمكونات المتحركة مثل قوائم الدليل، المسامير الرئيسيّة، والرفوف، والتي تحافظ بفعالية على عمر خدمة آلة الآلة.بينما يتم تثبيت الحماية ضد الرذاذ ضد الماء حول مكتب العمل للحماية المعززة.
3نظام التحكم الكامل للقيمة المطلقة للحافلات:
يعتمد النظام على منصة KND CNC ، مقترنة بمحركات سيرفو ذات قيمة مطلقة عالية الدقة للقيادة. وهو مجهز بواجهة RS232 ، وعرض ملون ،و واجهة تشغيل باللغة الصينية، دعم كل من المدخلات في الموقعوإدخال بيانات USB خارجية
.

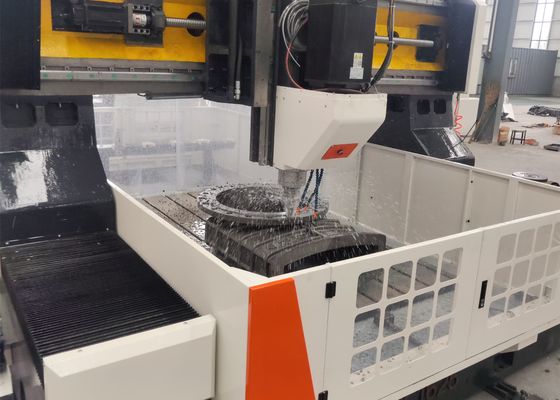

هذه المعدات الصناعية عالية الأداء CNC بوابة، متخصصة في عمليات الحفر والتمييز للصفائح والصفائح المعدنية،تم تصميمه بدقة للصناعة الدقيقة لمكونات النوع الصفيحة والأجزاء الهيكليةمصممة خصيصاً لعملية قطع العمل مثل الشظايا والقرصات والحلقات والصفائح المسطحةيتضمن الشرط الأساسي أن سمك هذه القطع يجب أن تتوافق بدقة مع المواصفات الآلية المحددة مسبقا.
في منشآت تصنيع الهياكل الصلبة، هذه المعدات تنفذ الحفر الدقيق والطحن على الألواح الهيكلية والمكونات الارتباطية،وبالتالي وضع أساس موثوق به لتجميع ثابت لأطر الصلبفي صناعة طاقة الرياحتوفر حلول عالية الدقة في التصنيع لبرج توربينات الرياح والفلانجز، وهي عملية حاسمة تضمن أن هذه المكونات قادرة على مقاومة الظروف البيئية الشديدة (في مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسهل تشكيل أسطوانات ثابتة،اتصالات دائمة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر.
