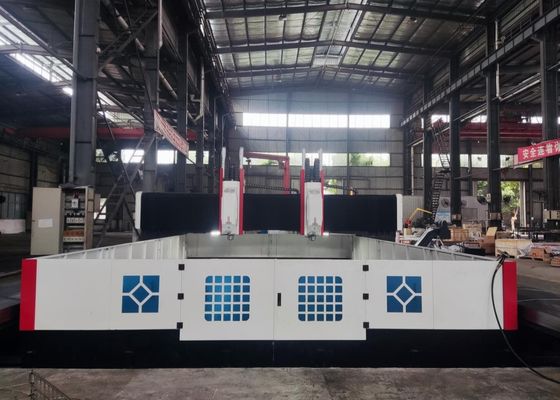

3000x2200mm حجم قطعة العمل CNC حفر الصفيحة والآلات الطحن BT50-150 محور التقطير
التطبيق:
يتم تصميم آلة الحفر والطحن بالإنترنت في المقام الأول للحفر والشفرة والطحن والطحن من الألواح والمكونات الهيكلية بما في ذلك الشبكات والأقراص والحلقاتوقطع العمل الأخرى ذات سمك يقع ضمن نطاق معالجة المعدات الفعالةيسمح الحفر من خلال الثقوب والثقوب العمياء على كل من أجزاء مادة واحدة والمواد المركبة.يتم التحكم في عملية التصنيع بأكملها رقميًا لسهولة التشغيل الاستثنائية، دعم الإنتاج الآلي، الدقة العالية، المعالجة متعددة الأنواع، والتصنيع الجماعي.
المواصفات:
| حجم القطعة | LxW | 3000×2200 ملم |
| ارتفاع الدرج | 600 ملم | |
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر | Φ50 ملم | |
| قطر الشرب | M3-M24 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 22كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 2200 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 3000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 1000 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 2.4كيلوواط (فرامل) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 6500 × 4000 × 2700 مم |
خصائص المنتج
1سرير الآلة ومقعد العمل:
سرير الآلة ومقعد العمل هي قطعة واحدة من الحديد الرمادي (HT250). خضوعه للتصليح الثانوي ومعالجة الشيخوخة قبل المعالجة الدقيقة ،يفتخرون بقسوة ديناميكية و ثابتة ممتازة مع صفر تشوهيتم تجهيز سطح المنضدة بمساحات "تي" معالجة بدقة ، مرتبة بشكل مثالي لتسهيل تشديد قطعة العمل.يتم تركيب مجموعتين من الدلائل الخطية عالية الدقة على جانبي قاعدة السرير، مما يضمن توزيع قوة متساوية على أدوات التوجيه المنزلية ويزيد بشكل كبير من صلابة آلة الأدوات، وقوة الشد، ومقاومة الضغط.نظام القيادة يستخدم محركات AC servo مقترنة بمجموعات المسامير الكروية الدقيقة للقيادة ذات الجانبين، مما يتيح حركة المحور Y من البوابة. يتم توزيع المسامير القابلة للتعديل في الجزء السفلي من السرير ، مما يسمح بتسوية السرير ومكتب العمل بشكل مريح.
2. الجدار المتحرك:
تم تصميم البوابة المتنقلة من الصب الحديدي الرمادي (HT250). يتم تركيب مجموعتين من الدلائل الخطيّة المتدحرجة عالية الحمل على الجانب الأمامي من البوابة.تجمع المسمار الكرة الدقة مقترنة مع محرك الخدمة تمكن الصفحة المنزلقة رأس الطاقة للتحرك على طول محور Xيتم تجهيز الصفحة المنزلقة لرأس القوة مع رأس قوة الحفر. يتم تحقيق حركة القوارب عن طريق محرك سيرفو.الذي يدفع المسمار الكروي إلى الدوران على المسمار الكروي من خلال ربط دقيق.
3السرج المتحرك:
السرج المتحرك هو مكون هيكلي من الحديد الصلب الدقيق. مجهزة على السرج مجموعتين من الزلاجات الحديدية الخطية CNC عالية الحمل للغاية ، ومجموعة من المسامير الكرة الدقيقة ،ومركز تخفيض كوكبي عالي الدقة يصل إلى محرك الخدمةيتم توازن وزن رأس قوة الحفر لتقليل حمولة المسمار وإطالة عمر الخدمة للمسمار الكروي. وهو يدفع رأس قوة الحفر للتحرك على طول المحور Z،تمكين الإجراءات مثل التحرك السريع إلى الأمام، الحركة العكسية السريعة، ووقف رأس الطاقة، جنبا إلى جنب مع كسر الرقاقة التلقائية، وإزالة الرقاقة، وتوقف وظائف.

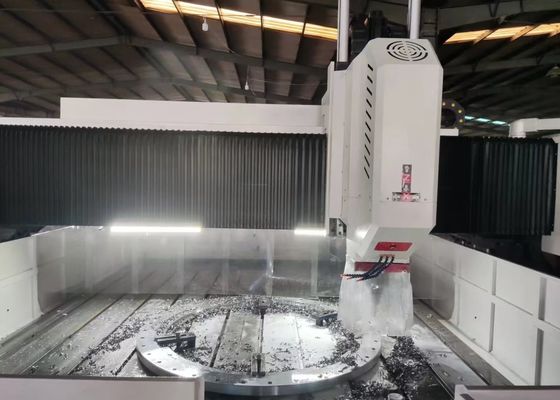

4رأس الحفر:
يستخدم رأس قوة الحفر محرك فولاذ خدمة مخصص ، والذي ينقل الطاقة إلى فولاذ دقيق متخصص عن طريق حزام متزامن متسخ لزيادة عزم الدوران.يتم تكوين الغزل مع محامل الاتصال الزاوية اليابانية مرتبة في هيكل من ستة صفوف (أربعة في الأمام واثنين في الخلف)، مما يسمح بتعديل السرعة بدون خطوات. مجهزة بنظام تغيير أدوات هوائي ، يضمن الغزل استبدال الأدوات بسرعة ومريحة.يتم تشغيل حركة التغذية بواسطة محرك سيرفو مقترن بمسمار كرةمحاور X و Y تدعم عملية الربط وتعتمد التحكم في الحلقة شبه المغلقة ، وتحقق وظائف التداخل الخطي والدوري.يحتوي نهاية الغزل على ثقب مخروط BT50 ويتم تجهيزها بمفاصل دوارة عالية السرعة، دعم عالية السرعة U-حفر المعالجة مع إمدادات سائل التبريد من خلال الفوهة.
هذه المعدات الصناعية عالية الأداء CNC بوابة، متخصصة في عمليات الحفر والتمييز للصفائح والصفائح المعدنية،مصممة بعناية للتصنيع الدقيق للمكونات من نوع اللوحات والأجزاء الهيكليةمصممة خصيصاً لمعالجة قطع العمل بما في ذلك الشبكات والقرصات والحلقات والصفائح المسطحةيحتوي على متطلب أساسي أن سمك هذه القطع يجب أن تتوافق بدقة مع المواصفات الآلية المحددة مسبقا.
في مصانع تصنيع الهياكل الفولاذية ، تقوم هذه المعدات بحفر الدقة والطحن على الألواح الهيكلية ومكونات الاتصال ،وبالتالي إنشاء أساس صلب لتجميع ثابت لأطر الفولاذفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز، وهي عملية أساسية تضمن أن هذه الأجزاء يمكن أن تتحمل ظروف بيئية قاسية (في مجال مبادرات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيلاتصالات متينة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
