تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 1200x1200 ملم | ارتفاع الجنة: | 750mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | Φ60 ملم |
| عرض T-Slot: | 18mm | النقر على القطر: | M3-M28 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |

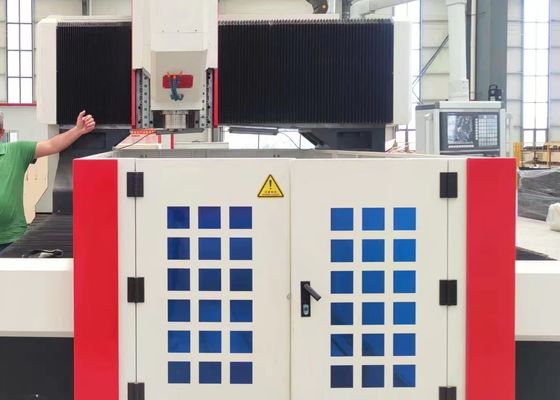

حجم كلي 4000x3800x2800 مم آلة حفر CNC متحركة لطاولة العمل بقطر حفر أقصى 60 مم
التطبيق:
تم تصميم آلة الحفر والطحن من نوع CNC ذات البوابة بشكل أساسي لتنفيذ عمليات الحفر والشطب والنقر والطحن على قطع العمل ذات الألواح والمكونات الهيكلية. يشمل نطاق تشغيلها قطع العمل بما في ذلك الحواف والأقراص والحلقات والألواح المسطحة، مع تحديدات السماكة بدقة ضمن معلمات المعالجة الفعالة المحددة للمعدات. تسهل الآلة تشغيل الثقوب المخترقة والثقوب العمياء على كل من الأجزاء أحادية المادة ومكونات المواد المركبة. تتميز بالتحكم الرقمي في جميع أنحاء سير عمل التشغيل الآلي بأكمله، مما يوفر سهولة وكفاءة تشغيل فائقة. إنها مجهزة جيدًا لدعم الإنتاج الآلي، وتحقيق نتائج تشغيل عالية الدقة، وتلبية متطلبات سيناريوهات التصنيع المتنوعة واسعة النطاق.
المواصفات:
| حجم قطعة العمل | الطولxالعرض | 1200x1200 مم |
| ارتفاع البوابة | 750 مم | |
| منضدة العمل | عرض فتحة T | 18 مم |
| رأس طاقة الحفر | الكمية | 1 |
| مخروط المغزل | BT50 | |
|
الحد الأقصى لقطر الحفر (فولاذ الكربون العادي) |
Φ60 مم | |
| قطر التنصت | M3-M28 | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| طاقة محرك المغزل المؤازر | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-750 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور X) |
الحد الأقصى للشوط الأفقي | 1200 مم |
| سرعة الحركة الجانبية | 0~8 لفة/دقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
| الحركة الطولية للبوابة (المحور Y) | الحد الأقصى لشوط التغذية | 1200 مم |
| سرعة حركة التغذية | 0~8 م/دقيقة | |
| طاقة محرك التغذية المؤازر | 2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | 550 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| طاقة المحرك المؤازر | 2.8 كيلو واط (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | الطولxالعرضxالارتفاع | 4000x3800x2800 مم |
ميزات المنتج
1. نظام النقل:
تم تصميم القضبان المنزلقة والمنزلقات عالية الدقة من تايوان لضمان أداء تشغيل سلس مع تحسين قدرة تحمل الأحمال الثقيلة للمعدات بشكل كبير.
تم تكوين المحور X والمحور Z بقضيبين منزلقين خطيين وأربعة منزلقات على التوالي، والتي تعمل كآليات توجيه وتحمل الأحمال للحركة الجانبية والطولية. يلبي هذا التكوين بشكل كامل المتطلبات الفنية لعمليات الحفر عالية السرعة. لنقل الطاقة، يعتمد المحوران X و يستخدم المحور Z محركات مؤازرة AC لقيادة مسامير كروية دقيقة، وتحويل الحركة الدورانية إلى إزاحة خطية دقيقة.
تم تجهيز المحور Y بقضيبين منزلقين خطيين شديدي التحمل، كل منهما مزود بمنزلقين للقضبان المربعة لتشكيل آلية انزلاق المحور Y. لا يلبي هذا التصميم الهيكلي متطلبات الصلابة والقوة العالية لإطار البوابة فحسب، بل يوفر أيضًا مزايا فنية بما في ذلك معامل احتكاك منخفض، وسرعة حركة عالية، وأداء ممتاز لتخميد الاهتزازات، وعمر خدمة ممتد. لنقل الطاقة، يعتمد المحور Y تقنية محرك متزامن للمحرك المؤازر، والذي يقود بشكل متزامن المسامير الكروية للدوران، وبالتالي تنشيط الحركة الترددية لمنضدة العمل للمحور Y لتحقيق عمليات التشغيل الآلي CNC الدقيقة.
2. نظام التشحيم الأوتوماتيكي والآليات الواقية:
تم تجهيز أداة الآلة هذه بنظام تشحيم أوتوماتيكي جزئي الضغط من تايوان. يوفر تشحيمًا أوتوماتيكيًا شاملاً وخاليًا من الزوايا الميتة للمكونات المتحركة مثل القضبان المنزلقة والمسامير اللولبية والرفوف، مما يحمي بشكل فعال عمر خدمة أداة الآلة. تم تجهيز المحور X والمحور Y للمعدات بأغطية واقية من الغبار، بينما يتم تركيب واقيات الرش المقاومة للماء حول منضدة العمل لتعزيز الحماية التشغيلية.
3. نظام توصيل سائل التبريد المركزي:
تأتي أداة الآلة هذه بشكل قياسي مع نظام توصيل سائل تبريد مركزي. يمنع نظام دوران سائل التبريد الداخلي بشكل فعال رقائق الحديد من الالتصاق بالأداة أثناء عمليات التشغيل الآلي، ويقلل من تآكل الأداة، ويطيل عمر خدمة الأداة، ويعزز التشطيب السطحي لقطع العمل. يوفر مخرج سائل التبريد عالي الضغط عند طرف الأداة حماية موثوقة لسطح قطعة العمل والمفصل الدوار عالي السرعة، ويمنع انسداد المفصل الدوار الناتج عن الشوائب، ويساهم في تحسين الجودة الشاملة لقطعة العمل والكفاءة التشغيلية.
تم تصميم هذه المعدات الصناعية من نوع CNC ذات البوابة عالية الأداء، والمخصصة لتطبيقات الحفر ووضع العلامات على الألواح والصفائح المعدنية، بدقة لتشغيل قطع العمل من نوع الألواح والأجزاء الهيكلية. تم تحسينه خصيصًا لمعالجة قطع العمل مثل الحواف والأقراص والحلقات والألواح المسطحة، وهو يشتمل على مواصفة أساسية يجب أن تلتزم فيها سماكة قطع العمل بدقة بمعلمات التشغيل الآلي الفعالة المحددة مسبقًا للآلة.
في مرافق تصنيع الهياكل الفولاذية، تجري هذه المعدات عمليات حفر وطحن دقيقة على الألواح الهيكلية وعناصر التوصيل، مما يضع أساسًا قويًا للتجميع المستقر للأطر الفولاذية. ضمن صناعة طاقة الرياح، فإنه يوفر حلول تشغيل عالية الدقة لأبراج وتوربينات الرياح والحواف - وهي عملية أساسية تضمن أن هذه المكونات قادرة على تحمل الظروف البيئية القاسية (مثل الرياح الشديدة، تغيرات درجة الحرارة). لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يسهل تكوين وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية طوال فترة خدمة الجسر الممتدة.
