تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 1200x1200 ملم | ارتفاع الجنة: | 750mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | Φ60 ملم |
| عرض T-Slot: | 18mm | النقر على القطر: | M3-M28 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |

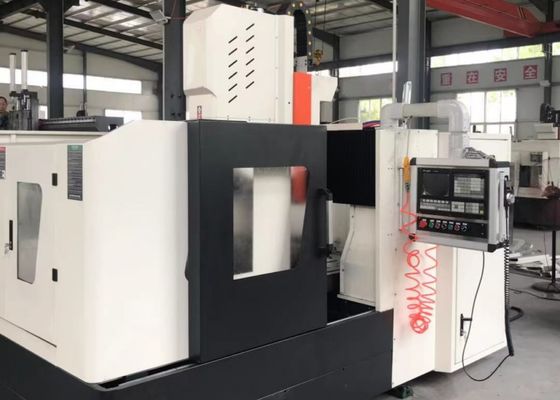

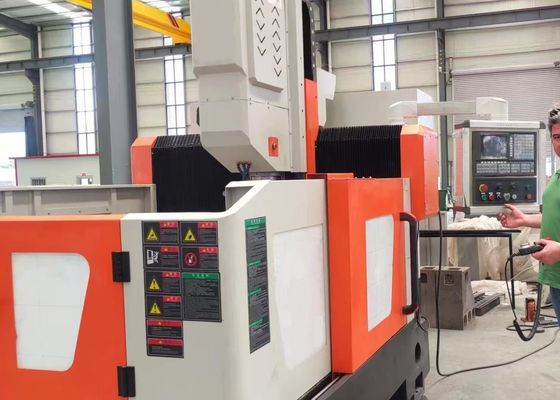

آلة حفر وطحن ذات لوحة ثابتة مثبتة على حامل 1200x1200 مم، ارتفاع الحامل 750 مم
التطبيق:
تم تصميم آلة الحفر والطحن من نوع CNC ذات الحامل بشكل أساسي لعمليات الحفر والشطب والنقر والطحن على الألواح والمكونات الهيكلية. يغطي نطاق تطبيقها قطع العمل مثل الشفاه والأقراص والحلقات والألواح المسطحة التي تقع سماكتها ضمن نطاق المعالجة الفعال للمعدات. تتيح الآلة تصنيع الثقوب المخترقة والثقوب العمياء على كل من مكونات المواد الفردية والمواد المركبة. تتميز بالتحكم الرقمي في عملية التشغيل بأكملها، وتوفر راحة تشغيلية استثنائية. إنها قادرة على دعم الإنتاج الآلي، وتحقيق دقة عالية، واستيعاب التنوع المتعدد بالإضافة إلى متطلبات التصنيع واسعة النطاق.
المواصفات:
| حجم قطعة العمل | الطولxالعرض | 1200x1200 مم |
| ارتفاع الحامل | 750 مم | |
| منضدة العمل | عرض فتحة T | 18 مم |
| رأس طاقة الحفر | الكمية | 1 |
| مخروط المغزل | BT50 | |
|
الحد الأقصى لقطر الحفر (فولاذ الكربون العادي) |
Φ60 مم | |
| قطر التنصت | M3-M28 | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| طاقة محرك المغزل المؤازر | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى منضدة العمل | 200-750 مم | |
|
الحركة الجانبية لرأس الطاقة(المحور X) |
الحد الأقصى للشوط الأفقي | 1200 مم |
| سرعة الحركة الجانبية | 0~8 لفة/دقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
| الحركة الطولية للحامل (المحور Y) | الحد الأقصى لشوط التغذية | 1200 مم |
| سرعة حركة التغذية | 0~8 م/دقيقة | |
| طاقة محرك التغذية المؤازر | 2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | 550 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| طاقة المحرك المؤازر | 2.8 كيلو واط (الفرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | الطولxالعرضxالارتفاع | 4000x3800x2800 مم |
ميزات المنتج
1. قاعدة الآلة ومنضدة العمل:
يتم صب قاعدة الآلة ومنضدة العمل بشكل متكامل من الحديد الزهر الرمادي (HT250)، وتخضعان للمعالجة المزدوجة بالتلدين والشيخوخة قبل التشغيل الدقيق النهائي. تضمن عملية التصنيع هذه صلابة ثابتة وديناميكية ممتازة، بالإضافة إلى استقرار الأبعاد دون تشوه. تتم معالجة سطح منضدة العمل بدقة باستخدام فتحات T مرتبة بشكل معقول، مصممة خصيصًا لتثبيت قطعة العمل بشكل آمن. يتم تثبيت دليلين خطيين عاليي الدقة على كل جانب من قاعدة السرير، مما يتيح توزيع القوة بشكل موحد على منزلقات الدليل لتعزيز الصلابة الكلية لأداة الآلة ومقاومتها للشد والضغط بشكل كبير. يستخدم نظام القيادة محركات مؤازرة AC مقترنة بمسامير كروية دقيقة لقيادة حركة المحور Y للحامل بشكل متزامن على كلا الجانبين. يتم توزيع مسامير التثبيت القابلة للتعديل بشكل استراتيجي على السطح السفلي للسرير، مما يسهل تسوية قاعدة الآلة ومنضدة العمل بشكل مريح.
2. العارضة الثابتة/الحامل المتحرك:
يتم تصنيع الحامل ذو العارضة الثابتة عن طريق الصب من الحديد الزهر الرمادي (HT250). يتم تركيب مجموعتين من أدلة خطية دوارة عالية التحمل على الجانب الأمامي من الحامل. يقوم مسمار كروي دقيق مقترن بمحرك مؤازر بقيادة لوحة انزلاق رأس الطاقة للتحرك على طول المحور X، وتم تجهيز لوحة الانزلاق برأس طاقة حفر كمعيار قياسي. يتم تحقيق حركة الحامل من خلال محرك مؤازر، والذي ينقل الطاقة عبر وصلة دقيقة لقيادة صامولة المسمار الكروي للحركة الدورانية على المسمار الكروي.
3. السرج المتحرك:
السرج المتحرك هو مكون هيكلي من الحديد الزهر الدقيق. إنه مجهز بمجموعتين من منزلقات الدليل الخطية CNC عالية التحمل، ومجموعة من تجميعات المسمار الكروي الدقيقة، ومخفض كوكبي عالي الدقة يتصل بالمحرك المؤازر. يتضمن التصميم موازنة وزن رأس الطاقة، مما يقلل الحمل على المسمار الكروي ويطيل عمره التشغيلي. يدفع السرج رأس طاقة الحفر للتحرك على طول المحور Z، مما يتيح وظائف مثل الحركة الأمامية السريعة والتراجع السريع وإيقاف رأس الطاقة. كما يتميز بقدرات كسر الرقائق الأوتوماتيكية وإخلاء الرقائق والإيقاف المؤقت كمعيار قياسي.
4. رأس طاقة الحفر:
تم تكوين رأس طاقة الحفر بمحرك مغزل مؤازر مخصص، والذي ينقل الطاقة إلى مغزل دقيق متخصص عبر حزام متزامن مسنن لتعزيز خرج عزم الدوران. يشتمل المغزل على مجموعة محامل تلامس زاوية مصنعة يابانية (أربعة صفوف في الأمام، صفان في الخلف) ويدعم تنظيم السرعة بدون خطوات. مزود بنظام تغيير الأدوات الهوائية، يتيح المغزل استبدال الأدوات بسرعة وكفاءة. يتم تشغيل حركة التغذية بواسطة محرك مؤازر مقترن بمسمار كروي. تدعم المحاور X و Y التشغيل المترابط وتعتمد التحكم شبه المغلق الحلقة، مما يحقق وظائف الاستيفاء الخطية والدائرية. يتميز أنف المغزل بفتحة مخروط BT50 ومجهز بوصلة دوارة عالية السرعة، مما يدعم التشغيل عالي السرعة باستخدام مثقاب U مع إمداد سائل التبريد عبر المغزل.
هذه المعدات الصناعية من نوع CNC ذات الأداء العالي، والمتخصصة في الحفر ووضع العلامات على الألواح والصفائح المعدنية، مصممة بدقة لتشغيل المكونات من نوع الألواح والأجزاء الهيكلية بدقة. مصممة خصيصًا لمعالجة قطع العمل بما في ذلك الشفاه والأقراص والحلقات والألواح المسطحة، وهي تتميز بمواصفة أساسية يجب أن يتوافق فيها سمك قطع العمل بدقة مع معلمات التشغيل الفعالة المحددة مسبقًا للآلة.
في ورش الهياكل الفولاذية، تقوم هذه المعدات بعمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات التوصيل، وبالتالي تأسيس أساس قوي للتجميع المستقر للأطر الفولاذية. ضمن قطاع طاقة الرياح، يوفر حلول تشغيل عالية الدقة لأبراج وتوربينات الرياح والشفاه - وهي عملية لا غنى عنها تضمن أن هذه المكونات يمكنها تحمل الظروف البيئية القاسية (مثل الرياح القوية وتقلبات درجة الحرارة). بالنسبة لمبادرات بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يتيح تكوين وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية طوال فترة خدمة الجسر الطويلة.
