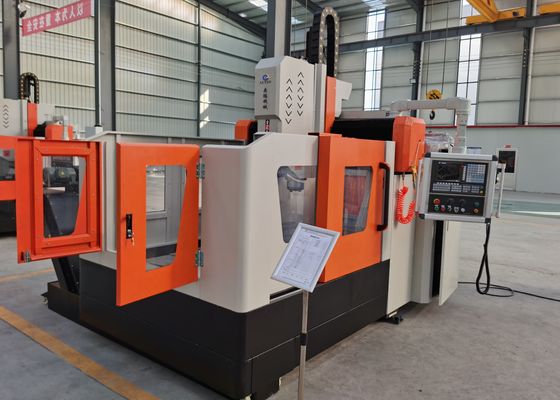

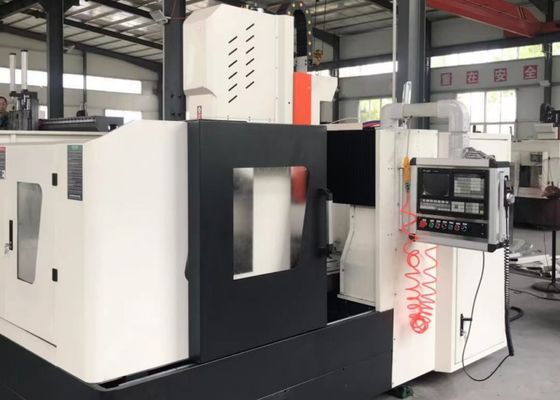

آلة حفر وطحن ألواح CNC بأبعاد إجمالية 5300x3400x2700 مم، بقطر حفر أقصى 40 مم

5300x3400x2700 مم الحجم الكلي آلة حفر وطحن ألواح CNC بقطر حفر أقصى 40 مم

التطبيق:

تُستخدم آلة الحفر والطحن ذات البوابة CNC بشكل أساسي لعمليات الحفر والشطب والنقر والطحن على الألواح والمكونات الهيكلية. وهي قابلة للتطبيق على قطع العمل مثل الحواف والأقراص والحلقات والألواح، على أن يقع سمكها بدقة ضمن نطاق المعالجة الفعال للمعدات. يمكن إنجاز تشغيل الثقوب المخترقة والثقوب العمياء لكل من الأجزاء أحادية المادة والمواد المركبة. تتميز الآلة بالتحكم الرقمي في تسلسل المعالجة بأكمله، وتوفر كفاءة تشغيلية استثنائية. وهي قادرة على تحقيق الإنتاج الآلي، والتشغيل عالي الدقة، والمعالجة متعددة الأنواع، والتصنيع على نطاق واسع.

المواصفات:

ميزات المنتج

1. جهاز النقل:
يعتمد تصميمًا عالي الدقة يتضمن قضبان منزلقة ومنزلقات مستوردة من تايوان، مما يضمن التشغيل السلس ويعزز بشكل فعال قدرة التحميل الثقيل.
يستخدم المحوران X و Z كل منهما دليلين خطيين دوارين كمسارات توجيه وتحمل للأحمال للحركة الجانبية والطولية، على التوالي، والتي يمكن أن تلبي المتطلبات الفنية للحفر عالي السرعة. يعتمد نقل المحورين X و Z محركات مؤازرة التيار المتردد لقيادة مسامير الكرة الدقيقة للدوران، وبالتالي تحقيق الحركة الخطية.

2. المحور Y مجهز بدليلين خطيين دوارين للخدمة الشاقة على كلا الجانبين، أحدهما يتميز بهيكل معلق جانبيًا، يشكلان معًا مسار انزلاق المحور Y. يلبي هذا التكوين متطلبات الصلابة والقوة العالية لإطار البوابة، مع تجسيد المزايا الفنية مثل معامل الاحتكاك المنخفض، وسرعة الحركة العالية، وأداء امتصاص الاهتزاز الممتاز، وعمر خدمة ممتد. يعتمد نقل المحور Y تقنية محرك متزامن بمحركين مؤازرين: يتم تثبيت محرك مؤازر واحد على كل جانب، والذي يقود بشكل متزامن مسامير الكرة للدوران، وبالتالي تحريك إطار البوابة وتمكين التشغيل باستخدام الحاسب الآلي.

3. جهاز التشحيم الأوتوماتيكي وجهاز الحماية:
تم تجهيز أداة الآلة بجهاز تشحيم أوتوماتيكي جزئي الضغط من صنع تايوان، والذي يتيح التشحيم التلقائي للأزواج المتحركة مثل القضبان المنزلقة والمسامير اللولبية والرفوف دون أي مناطق ميتة، وبالتالي ضمان عمر خدمة أداة الآلة. تم تجهيز المحورين X و Y لأداة الآلة بأغطية واقية من الغبار، ويتم تركيب واقيات رذاذ مقاومة للماء حول منضدة العمل.

4. مقياس التداخل بالليزر:
تخضع كل قطعة من المعدات للمعايرة باستخدام مقياس تداخل بالليزر من شركة API الأمريكية، والذي يفحص بدقة ويعوض عن أخطاء الملعب، والارتجاع، ودقة تحديد المواقع، ودقة تحديد المواقع المتكررة، من بين معلمات أخرى. يضمن هذا الاستقرار الديناميكي والساكن بالإضافة إلى دقة التشغيل للآلة، مع ضمان دقة التشغيل ثلاثي الأبعاد والدائرية.

تم تصميم هذه المعدات الصناعية عالية الأداء من نوع البوابة CNC للحفر ووضع العلامات على الألواح والصفائح المعدنية بدقة لتشغيل المكونات من نوع الألواح والأجزاء الهيكلية بدقة. تم تكوينها خصيصًا لمعالجة قطع العمل مثل الحواف والأقراص والحلقات والألواح المسطحة، وهي تتضمن مواصفة أساسية يجب أن يلتزم سمك قطع العمل هذه بدقة بمعلمات التشغيل الفعالة المحددة للآلة.

في ورش الهياكل الفولاذية، تنفذ هذه المعدات عمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات التوصيل، وبالتالي تضع أساسًا متينًا للتجميع المستقر للأطر الفولاذية. ضمن صناعة طاقة الرياح، توفر حلول تشغيل عالية الدقة لأبراج وتوربينات الرياح والشفاه - وهي عملية أساسية تضمن أن هذه المكونات قادرة على تحمل الظروف البيئية القاسية (مثل الرياح القوية، وتقلبات درجات الحرارة). بالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يسهل تكوين وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية طوال عمر خدمة الجسر الممتد.
