تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 13000x1000 ملم | ارتفاع الجنة: | 600mm |
|---|---|---|---|
| المغزل تفتق: | BT40-150 | Max.Rring Diamter: | Φ30 ملم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M10 |
| سرعة المغزل: | 30 ~ 6000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 7.5kw |
| إبراز: | آلة الحفر المتنقلة CNC,آلة طحن صفيحة مزدوجة الغزل,PHD1310 آلة الحفر CNC,Double spindle plate milling machine,PHD1310 CNC drilling machine |
||

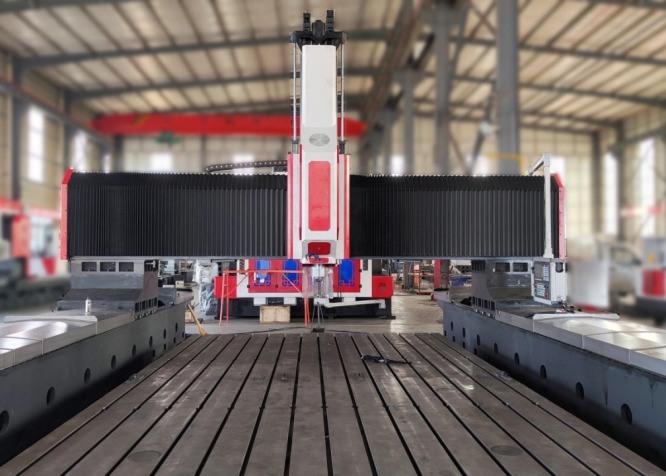

غانتري المحمول مزدوج الفولاذ CNC الطبق الحفر والطحن آلة نموذج PHD1310
التطبيق:
هذه آلة الحفر والطحن للصفائح المعدنية من نوع البورتري CNC مصممة خصيصًا لأداء الحفر والشفرة والنقر والطحنعمليات الحفر على قطع العمل من الألواح والمكونات الهيكليةأنها توفر أداء عالية الكفاءة حفرة معالجة لقطع العمل مثل المسامير والقرصات والحلقات والصفائح في نطاق سمكها المحدد.المعدات قادرة على معالجة من خلال الثقوب والثقوب العمياء، ومتوافق مع كل من مكونات مادة واحدة و مكونات مادة مركبةهذه الأداة الآلية توفر الراحة التشغيلية المتفوقة وتمكن، إنتاج دقة عالية لمجموعة متنوعة من المنتجات في إعدادات التصنيع على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 13000 × 1000 ملم |
| ارتفاع الدرج |
600 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 2 |
| مسدس العجلة | BT2 ملف تعريف | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ30 ملم | |
| قطر الشرب | M3-M10 | |
| سرعة الفولاذ | 30~6000 دورة في الدقيقة | |
| قوة المحرك الخادم | 7.5كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 1000 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 13000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 300 ملم |
| سرعة التحرك | 0~5 م/دقيقة | |
| قوة محرك الخدمة | 7.5kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 13000x3000x2500 ملم |
خصائص المنتج
1نظام التحكم الشامل لشركة سيمنز/KND CNC:
يتم تشغيل المحرك بواسطة محركات سيرفو ذات قيمة مطلقة عالية الدقة ، مع واجهة RS232 وشاشة عرض ملونة مع واجهة تشغيل باللغة الصينية ،مع دعم كل من مدخلات USB في الموقع والخارجية.
1.1متكاملة مع وظيفة كسر الشريحة ، مما يتيح للمستخدمين تعيين وقت كسر الشريحة والدورات عبر واجهة الإنسان والآلة (HMI).
1.2مجهزة بوظيفة رفع الأداة، مما يسمح بتكوين ارتفاع رفع الأداة على واجهة HMI. عند الوصول إلى الارتفاع المحدد مسبقا أثناء الحفر،يرتفع الحفر بسرعة فوق قطعة العمل لطرد رقائق، ثم تقدم بسرعة إلى سطح الحفر قبل استئناف التشغيل تلقائيًا.
1.3يتم دمج خزانة تحكم عملية مركزية ووحدة محمولة ، تعمل على نظام CNC. تتضمن واجهة الإنسان والآلة (HMI) تفاعل الإنسان والآلة ، تعويض الأخطاء ،وظائف الإنذار التلقائي لتسهيل البرمجة المريحة، عمليات التخزين والعرض والاتصالات.
1.4تم تجهيز المعدات بقدرات محاكاة وضع الثقب قبل الحفر وإعادة التفتيش ، مما يعزز بشكل كبير من الراحة التشغيلية.
2نظام تصريف المياه المركزي
هذه الآلة مجهزة بنظام تصريف مركزي للماء.آلية إفراز المياه الداخلية من نوع الرذاذ تمنع الأدوات الحديدية من التمسك بأداة القطع أثناء عمليات المعالجة، مما يقلل من ارتداء الأداة، ويمدد عمر خدمة الأداة، ويعزز التشطيب السطحي لقطع العمل.تصريف المياه عالية الضغط في طرف أداة القطع يحمي بشكل فعال سطح القطعة، يحمي المفاصل الدوارة عالية السرعة، ويمنع انسداد المكونات الدوارة الناجم عن الشوائب، مما يحسن في نهاية المطاف من جودة القطعة المعملية بشكل عام ويزيد من كفاءة التشغيل.
3ناقل الشريحة الآلي ونظام التبريد الدائري:
يتم تثبيت ناقل رقائق أوتوماتيكي على كل جانب من طاولات العمل، مع مرشح مثبت في نهاية.ومضخة التبريد مثبتة على جانب واحديتم توصيل منفذ مضخة التبريد بنظام تصفية المياه المركزي عن طريق خرطوم مطاطي. يتدفق المبرد إلى ناقل الشريحة.والتي يتم ضخها بعد ذلك في نظام تصفية المياه المركزي بواسطة مضخة ناقل الشريحةيتم إعادة تدوير سائل التبريد المفلتر في وقت لاحق إلى الغزل بواسطة مضخة تبريد عالية الضغط لتوفير التبريد أثناء عمليات الحفر.يتم تضمين عربة نقل رقاقة أيضا لإزالة رقاقة مريحة.
هذه المعدات الصناعية ذات الأداء العالي من نوع الجدار CNC للثقب والتمييز في الصفائح المعدنية تم تصميمها بدقة للتصنيع الدقيق للمكونات من نوع الصفائح والأجزاء الهيكلية.مصممة خصيصًا لمعالجة قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، لديها شرط أساسي أن سمك هذه القطع يجب أن تتوافق بدقة مع معايير التصنيع الفعالة المحددة للآلة.
في ورشة عمل الهياكل الفولاذيةt يقدم عمليات الحفر والطحن الدقيقة للصفائح الهيكلية والمكونات المرفقة ، وبالتالي يضع أساساً متيناً لتجميع الأطر الصلبة بشكل مستقر.في صناعة طاقة الرياح، فإنه يوفر حلول عالية الدقة للآلات المعدنية لبرج توربينات الرياح والفلانجز، وهي عملية أساسية تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية الصعبة (على سبيل المثال،الرياح القويةفي مشروعات بناء الجسور ، تقوم المعدات بمعالجة حزم الجسور وأقواس الدعم ، مما يسهل تشكيلاتصالات دائمة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر.
