تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 13000x1000 ملم | ارتفاع العملاقة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT40-150 | ماكس.قطر الحفر: | Φ30 ملم |
| عرض فتحة T: | 28 ملم | التنصت القطر: | M3-M10 |
| سرعة المغزل: | 30 ~ 6000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 7.5 كيلو واط |
| إبراز: | آلة حفر CNC مزدوجة الأدوات,آلة طحن حفر CNC 6000rpm,حفر الصفيحة الحاسوبية للرأس,CNC drilling milling machine 6000rpm,power head CNC plate drilling |
||

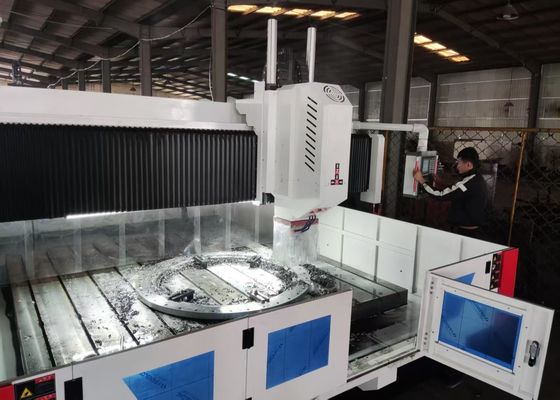

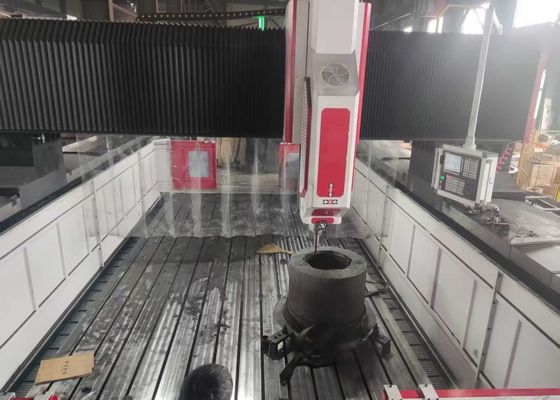

2pcs حفر قوة رأس مزدوجة فولدر CNC حفر طحن آلة 30~6000r/min سرعة الفولدر
التطبيق:
هذه آلة الحفر والطحن للصفائح المعدنية من نوع البورتري CNC مصممة خصيصًا لإجراء الحفر والشفرة والنقر والطحن ،عمليات الحفر على قطع العمل من الألواح والمكونات الهيكليةيقدم قدرات عالية الكفاءة في معالجة الثقوب لقطع العمل مثل الشظايا والأقراص والحلقات والصفائح ضمن نطاق سمكها المحدد.المعدات قادرة على معالجة من خلال الثقوب والثقوب العمياء، ومتوافق مع كل من مكونات مادة واحدة و مكونات مادة مركبةهذه الأداة الآلية توفر الراحة التشغيلية المتفوقة وتمكن، إنتاج دقة عالية لمجموعة واسعة من المنتجات في بيئات التصنيع على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 13000 × 1000 ملم |
| ارتفاع الدرج |
600 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 2 |
| مسدس العجلة | BT2 ملف تعريف | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ30 ملم | |
| قطر الشرب | M3-M10 | |
| سرعة الفولاذ | 30~6000 دورة في الدقيقة | |
| قوة المحرك الخادم | 7.5كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 1000 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 13000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 300 ملم |
| سرعة التحرك | 0~5 م/دقيقة | |
| قوة محرك الخدمة | 7.5kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 13000x3000x2500 ملم |
خصائص المنتج
1نظام النقل:
يتبنى أسلوب القيادة من تايوان وتكوين المنزلق عالي الدقة ، مما يضمن أداء تشغيلي سلس وقدرة تحمل ثقيلة.
1) يحتوي محور X على رصيدين توجيهات خطية متدحرجة بمثابة رصيدات توجيه جانبي وتحمل الحمولة ، وتلبية الطلبات التشغيلية للحفر عالية السرعة.يتم استخدام محرك خدمة التيار المتردد لدفع المسمار الكروي الدقيق، مما يتيح حركة خطية دقيقة.
2) يتم تجهيز المحور Y مع اثنين من القيادة الخطية المتداولة الثقيلة على كل جانب ،مع ثلاثة أجهزة تنزلق مربعة على كل قاطرة دليل، وتشكل مجتمعة آلية تنزيل المحور Yهذا التصميم الهيكلي يلبي متطلبات الصلابة والقوة العالية لإطار البورتري ، مع توفير مزايا تقنية بما في ذلك معامل الاحتكاك المنخفض ، سرعة الحركة العالية ،أداء أفضل لتهدئة الاهتزازات، ومدّدة عمر الخدمة. للدفع على المحور X ، يتم اعتماد تقنية القيادة المزامنة محرك الخدمة مزدوج: يتم تكوين محرك خادم واحد على كل جانب لدفع المزامنة المسمار الكرة للدوران ،وبالتالي تشغيل إطار البورتري وتحقيق عمليات معالجة CNC.
3) تم تجهيز كشك المذنب بأربعة قوائم توجيه خطية ثقيلة ، مما يوفر صلابة حركة استثنائية ودقة تحديد المواقع العالية واستقرارًا متميزًا في السرعة المنخفضة.
3نظام التشحيم الآلي وآليات الحماية:
هذه آلة آلة مجهزة بنظام التشحيم الذاتي الذي ينتج في تايوان لتوزيع الضغط الحجمييوفر التشحيم التلقائي لجميع المكونات المتحركة بما في ذلك قوائم التوجيه، المسامير الرئيسيّة، ورفات العدادات دون أيّ فجوات تغطية، مما يحمي عملاً فعالاً لمعدّة الأدوات.يتم تجهيز محور X و محور Y من المعدات مع أغطية وقائية ضد الغبار، بينما يتم تركيب دروع مقاومة للماء حول طاولة العمل.
4نظام التحكم الشامل لـ KND CNC:
يتم تشغيل المحرك بواسطة محركات سيرفو ذات قيمة مطلقة عالية الدقة. وهو مجهز بواجهة RS232 وشاشة عرض ملونة مع واجهة تشغيل باللغة الصينية ،مع دعم وظائف مدخلات USB في الموقع والخارجية.
تم تصميم هذه المعدات الصناعية عالية الأداء CNC للثقب والتمييز من صفيحة المعدن الصلبة للتصنيع الدقيق للمكونات من نوع الصفيحة والأجزاء الهيكلية.مصممة خصيصًا لمعالجة قطع العمل بما في ذلك الاطراف، الأقراص والحلقات والصفائح المسطحة ، يحتوي على شرط أساسي يجب أن تتوافق سمك هذه القطع الصناعية بدقة مع معايير التصنيع الفعالة المحددة من قبل الآلة.
في ورشة عمل الهياكل الفولاذية، هذه المعدات تقدم عمليات الحفر الدقيق والطحن للصفائح الهيكلية ومكونات الاتصال،وبالتالي إنشاء أساس قوي لتجميع ثابت لأطر الفولاذفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز عملية لا غنى عنها تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية (في مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيلاتصالات متينة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
