تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 13000x1000 ملم | ارتفاع الجنة: | 600mm |
|---|---|---|---|
| المغزل تفتق: | BT40-150 | Max.Rring Diamter: | Φ30 ملم |
| عرض T-Slot: | 28mm | النقر على القطر: | M3-M10 |
| سرعة المغزل: | 30 ~ 6000 دورة / دقيقة | قوة محرك المغزل المؤازر: | 7.5kw |
| إبراز: | 13000x1000mm آلة الحفر المعدنية CNC,آلة حفر لوحة CNC مع M3-M10,قطعة عمل كبيرة CNC طحن وحفر الآلة,CNC plate drilling machine with M3-M10 tapping,large workpiece CNC milling and drilling machine |
||

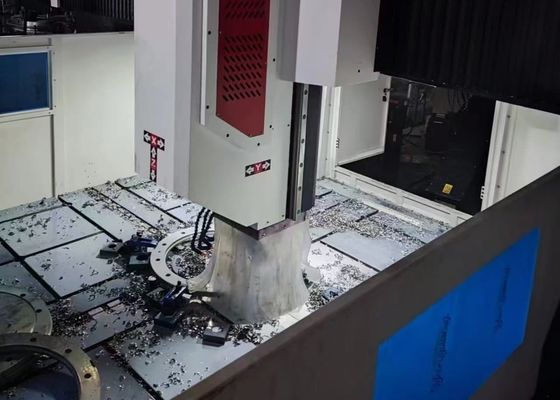

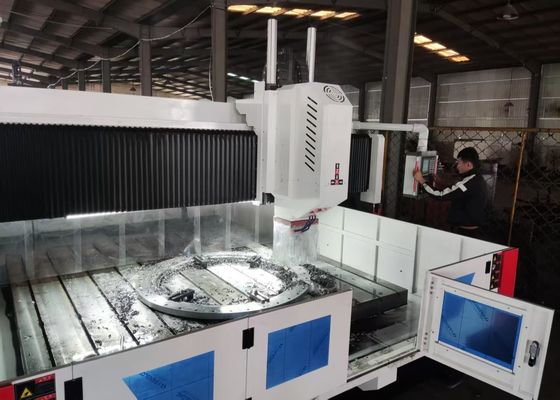

13000x1000mm حجم قطعة العمل CNC حفر ورقة معدنية وآلة طحن M3-M10 قطر النقر
التطبيق:
تم تصميم معدات الحفر والطحن هذه في المقام الأول لإجراء عمليات الحفر والحفر والطحن والطحن والحفر على اللوحات والمكونات الهيكلية.أنها توفر أداء حفر ثقوب فعالة لقطع العمل بما في ذلك الفلينجزالقرص والحلقات والصفائح ذات السماكة التي تقع ضمن نطاق عملها الفعلي قادرة على معالجة الثقوب والثقوب العمياءأنها متوافقة مع كل من المكونات المكونة من مادة واحدة والمواد المركبةمع تكنولوجيا التحكم الرقمية، فإن أداة الآلة تضمن الراحة التشغيلية الاستثنائية.إنتاج دقة عالية لأنواع مختلفة من المنتجات في سيناريوهات التصنيع على نطاق واسع.
المواصفات:
| حجم القطعة | LxW | 13000 × 1000 ملم |
| ارتفاع الدرج |
600 ملم (يمكن تحديدها أيضاً حسب المؤسسة) |
|
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 2 |
| مسدس العجلة | BT2 ملف تعريف | |
|
أقصى قطر الحفر (فولاذ الكربون العادي) |
Φ30 ملم | |
| قطر الشرب | M3-M10 | |
| سرعة الفولاذ | 30~6000 دورة في الدقيقة | |
| قوة المحرك الخادم | 7.5كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة(محور X) |
أقصى ضربة أفقية | 1000 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
|
الحركة الطولية للشرفة (محور Y) |
الحد الأقصى لضربة التغذية | 13000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 300 ملم |
| سرعة التحرك | 0~5 م/دقيقة | |
| قوة محرك الخدمة | 7.5kW (المكابح) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 13000x3000x2500 ملم |
خصائص المنتج
1السرير وطاولة العمل:
تم بناء السرير وطاولة العمل كقطع صب متكاملة باستخدام الحديد الرمادي (HT250) ، تخضع لعلاجات التسخين الثانوية والشيخوخة ،و تم الانتهاء منها بمعالجة دقيقة لضمان صلابة ديناميكية و ثابتة متفوقة، مما يضمن عدم وجود تشوهات. سطح طاولة العمل مجهز بفتحات T معالجة بدقة في تخطيط محسّن، مما يسهل ضبط قطعة العمل بأمان.يتم تجهيز قاعدة السرير مع اثنين من الدقة العالية خطوط توجيه خطية على كل جانب، مما يضمن توزيع قوة متساوية عبر الزلاجات الموجة وتعزيز صلابة آلة الآلة وكذلك مقاومة السحب والضغط.يستخدم نظام القيادة محركات AC servo مقترنة بمسامير الكرة الدقيقة للتشغيل من جانبين، مما يسمح للشريط بالعبور على طول المحور Y. يتم وضع المسامير القابلة للتعديل بشكل استراتيجي على قاعدة السرير ،يسمح بتعديل سهل للتواء الأفقي لسرير و طاولة العمل.
2. الجدار المتحرك:
السرج المتحرك هو مكون هيكلي من الحديد الصلب الدقيق ، متكامل مع أربعة شرائح توجيه خطية CNC تحمل حمولة عالية ، مجموعة من المسامير الكروية الدقيقة ،ومركز تخفيض كوكبي عالي الدقة متصل بمحرك سيرفووهي مجهزة أيضا بسلاسل موازنة النيتروجين، والذي يخدم لموازنة وزن رأس القوة، وتقليل الحمل على المسمار، وتطويل عمر الخدمة للمسمار،ودفع رأس قوة الحفر للتحرك على طول المحور Zيتيح هذا التكوين عمليات مثل التقدم السريع ، وتغذية العمل ، والانسحاب السريع ، والإيقاف ، مع دمج وظائف كسر الشريحة التلقائية ، وإزالة الشريحة ، والتوقف.
3رأس قوة الحفر:
يتم تجهيز رأس قوة الحفر بمحرك محرك خاصوالذي يستخدم حزام متزامن متسع للحد من السرعة وتضخيم عزم الدوران لدفع محور دقيق متخصصيتضمن المفتاح ترتيبًا يابانيًا لخوض الاتصال الزاوي من ستة صفوف (أربعة في الأمام واثنان في الخلف) لتمكين ضبط السرعة دون خطوات.وهي مجهزة بنظام تغيير أدوات هوائية، مما يسهل استبدال الأداة السريع والمريح. يتم تشغيل حركة التغذية بواسطة محرك سيرفو ومجموعة المسمار الكروي.محاور X و Y تتميز بقدرات الترابط بينها وتستخدم التحكم في الحلقة شبه المغلقة لتحقيق وظائف التداخل الخطي والدوريتم تصميم نهاية الغزل مع فتحة BT50 معقبة ومتكاملة مع مفصل دوار عالي السرعة ، مما يتيح معالجة حفر U عالية السرعة مع تبريد الماء في الوسط.
5نظام النقل:
يضم نظام النقل قنوات توجيه مستوردة من تايوان وتصميم الزحام عالي الدقة ، مما يضمن التشغيل السلس مع تعزيز القدرة على التعامل مع الحمولة الثقيلة.
ماكينة الحفر والتمييز والطحن من نوع الجدار CNC للشظايا والفولاذ الكربوني تقف كمعدات صناعية عالية الأداء ،مصممة بدقة للتصنيع الدقيق للمكونات من نوع اللوحات والأجزاء الهيكليةهذا الجهاز مصمم خصيصا لمعالجة قطع العمل مثل الاطراف والقرصات والحلقات والصفائح المسطحةمع الشرط الأساسي أن سمك هذه القطع تعمل بما يتماشى بدقة مع مجموعة التصنيع الفعالة المحددة للآلة.
في ورشة عمل الهياكل الفولاذية ، توفر هذه المعدات الحفر الدقيق والطحن للصفائح الهيكلية والمكونات الموصلة ،من أجل إرساء أساس متين لتجميع الأطر الصلبة بشكل مستقرفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز، وهي عملية أساسية تضمن أن هذه المكونات قادرة على تحمل الظروف البيئية القاسية (في مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسهل تشكيلاتصالات دائمة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
