تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 3000x1600 ملم | ارتفاع الجنة: | 600mm |
|---|---|---|---|
| المغزل تفتق: | BT50 | Max.Rring Diamter: | φ75 مم |
| ماكس: | ≤180 مم | النقر على القطر: | M3-M25 |
| سرعة المغزل: | 30 ~ 3000 ص / دقيقة | قوة محرك المغزل المؤازر: | 22 كيلو وات |

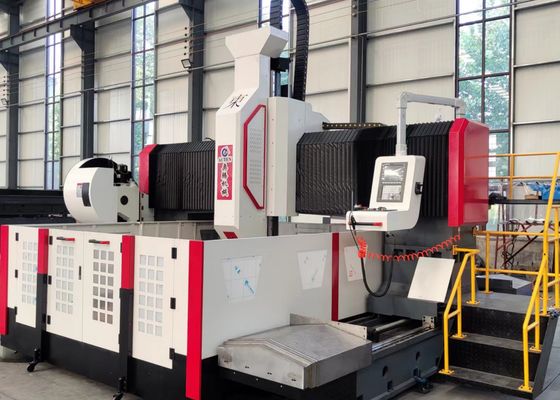

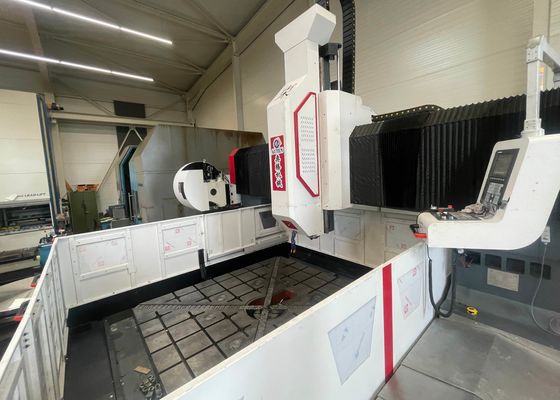

آلة حفر وطحن بحجم قطعة عمل 3000x1600 مم، موديل PHD3016، بقطر حفر أقصى 70 مم
التطبيق:
تم تصميم معدات حفر الألواح والشفاه هذه باستخدام نظام CNC للحفر والشطب والتنصت والطحن لمكونات الألواح/الهيكلية.
وهي مخصصة في المقام الأول للحفر عالي الكفاءة لقطع العمل - بما في ذلك الشفاه والأقراص والحلقات والألواح - التي تقع سماكتها ضمن نطاق التشغيل الفعال. وهي تتيح حفر الثقوب المخترقة والثقوب العمياء في كل من الأجزاء أحادية المادة والمواد المركبة. يتم التحكم رقميًا في عمليات تشغيل أداة الآلة، مما يضمن سهولة تشغيل استثنائية. وهي تدعم الإنتاج الآلي عالي الدقة عبر أنواع متعددة وكميات كبيرة.
المواصفات:
| حجم قطعة العمل |
الطولxالعرض | 3000x1600 مم |
| ارتفاع البوابة | 600 مم | |
| رأس طاقة الحفر | الكمية | 1 |
| مخروط المغزل | BT50 | |
| الحد الأقصى لقطر الحفر | Φ75 مم | |
| الحد الأقصى للسماكة | ≤180 مم | |
| قطر التنصت | M3-M25 مم | |
| سرعة المغزل | 30~3000 لفة/دقيقة | |
| قدرة محرك المغزل المؤازر | 22 كيلو واط | |
| المسافة من الطرف السفلي للمغزل إلى طاولة العمل | 200-600 مم | |
|
الحركة الجانبية لرأس الطاقة(محور X) |
الحد الأقصى للشوط الأفقي | 1600 مم |
| سرعة الحركة الجانبية | 0~9 لفة/دقيقة | |
| قدرة المحرك المؤازر للحركة الجانبية | 1x2.4 كيلو واط | |
| الحركة الطولية للبوابة (محور Y) | الحد الأقصى لشوط التغذية | 3000 مم |
| سرعة حركة التغذية | 0~9 م/دقيقة | |
| قدرة محرك التغذية المؤازر | 2x2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (محور Z) | الحد الأقصى للشوط | 400 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| قدرة المحرك المؤازر | 1x2.4 كيلو واط | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | 0-0.02 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | 0-0.01 مم |
| الحجم الكلي | الطولxالعرضxالارتفاع | 4400x3200x2700 مم |
ميزات المنتج
1. طاولة العمل
مصنوعة من الحديد الزهر الرمادي (HT250)، تخضع طاولة العمل للمعالجة المزدوجة للتلطيف ومعالجة تخفيف الإجهاد الاهتزازي، مما يوفر صلابة ممتازة وثباتًا في الأبعاد. تتميز سطح العمل بهيكل صب متكامل.
2. البوابة المتحركة
مصنوعة من الحديد الزهر الرمادي (HT250)، تم تجهيز البوابة المتحركة بمجموعتين من القضبان التوجيهية الخطية المتدحرجة ذات التحمل العالي للغاية، ومجموعة واحدة من مسامير الكرة الدقيقة، ومحرك مؤازر - مما يؤدي إلى تكوين شريحة رأس الطاقة كمحور Y. يتم تركيب رأس طاقة الحفر على لوحة شريحة رأس الطاقة للحركة المتزامنة. يتم تحقيق اجتياز البوابة عبر المحرك المؤازر، الذي يقود دوران مسمار الكرة من خلال اقتران دقيق. برامج الحفر. تعمل ميزات المعاينة والتحقق المسبق للحفر على تعزيز سهولة التشغيل والدقة.
3. السرج المتحرك
يتميز السرج المتحرك بهيكل من الحديد الزهر الدقيق. وهي مجهزة بمجموعتين من طاولات انزلاقية ذات قضبان صلبة CNC ذات تحمل عالي للغاية، ومجموعة واحدة من تجميعات مسامير الكرة الدقيقة، ومخفض كوكبي عالي الدقة مرتبط بمحرك مؤازر - مما يؤدي إلى تحريك رأس طاقة الحفر على طول المحور Z. يتيح هذا التكوين لرأس الطاقة أداء إجراءات مثل التغذية السريعة، والتغذية العاملة، والتراجع السريع، والتوقف، مع دمج وظائف كسر الرقائق الأوتوماتيكية، وإزالة الرقائق، والإيقاف المؤقت.
4. نظام النقل
تعتمد هذه المعدات تكوينًا عالي الدقة يدمج قضبان التوجيه والكتل المنزلقة التايوانية HIWIN، مما يضمن التشغيل السلس مع تعزيز قدرة تحمل الأحمال الثقيلة بشكل كبير.
تم تجهيز المحورين X و Z بقضيبين توجيهيين خطيين متدحرجين، يعملان كقضبان توجيه وتحمل للحركة العرضية والطولية على التوالي. يلبي هذا التصميم المتطلبات الفنية لعمليات الحفر عالية السرعة. بالنسبة للنقل، يستخدم كل من المحورين X و Z محركات مؤازرة AC لقيادة مسامير الكرة الدقيقة إلى الدوران، وبالتالي تحقيق حركة خطية دقيقة. تتوفر مجلات أقراص الأدوات أو مجلات الأدوات الخطية، مما يعزز بشكل كبير كفاءة التشغيل.
تمثل آلة الحفر والوسم والطحن من نوع البوابة CNC للشفاه والفولاذ الكربوني جهازًا صناعيًا عالي الأداء، مصمم بدقة لتصنيع المكونات والأجزاء الهيكلية من نوع الألواح بدقة. تم تخصيص هذه المعدات لمعالجة قطع العمل بما في ذلك الشفاه والأقراص والحلقات والألواح المسطحة، مع اشتراط أساسي بأن تتوافق سماكة قطع العمل هذه بشكل كامل مع نطاق التشغيل الفعال المحدد للآلة.
في ورش الهياكل الفولاذية، توفر هذه المعدات الحفر والطحن الدقيق للألواح الهيكلية وعناصر التوصيل، وبالتالي تأسيس أساس قوي للتجميع المستقر للأطر الفولاذية. بالنسبة لقطاع طاقة الرياح، فإنه يوفر حلول تصنيع عالية الدقة لأبراج وتوربينات الرياح والشفاه - وهي عملية لا غنى عنها تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية (مثل الرياح الشديدة وتقلبات درجات الحرارة). في مشاريع بناء الجسور، تقوم المعدات بمعالجة عوارض الجسور وأقواس الدعم، مما يضمن تكوين وصلات مستقرة ومتينة مصممة لتحمل الأحمال الديناميكية طوال العمر التشغيلي الطويل للجسور.
