تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول×عرض: | 1000 × 1000 مم | ارتفاع العملاقة: | 600 ملم |
|---|---|---|---|
| تفتق المغزل: | BT40 | ماكس.قطر الحفر: | φ50 مم |
| ماكس: | ≤180 مم | التنصت القطر: | M3-M20 |
| سرعة المغزل: | 30 ~ 3000 دورة / دقيقة | ||
| إبراز: | آلة حفر البانترية CNC 50 مم,آلة طحن الشفاهات CNC 3.2 × 2.2 متر,آلة حفر الصفائح مع الضمان,CNC flange milling machine 3.2x2.2m,plate drilling machine with warranty |
||

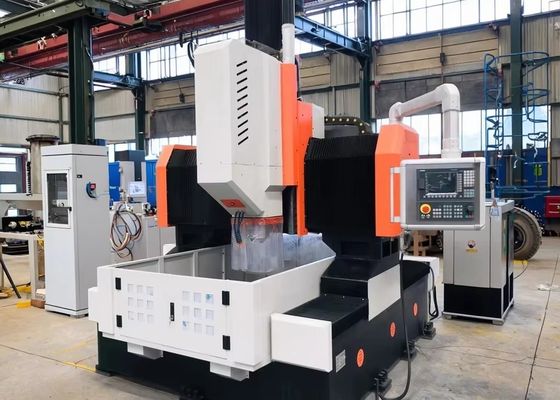

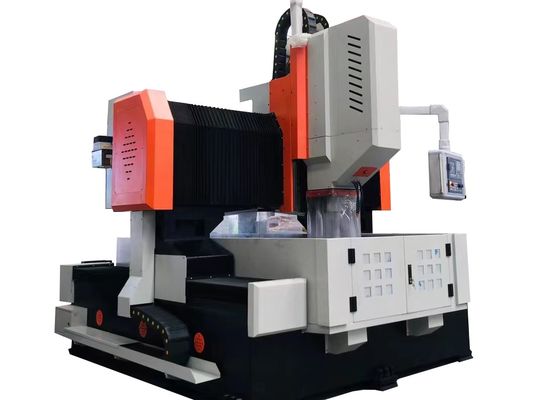

50 ملم أقصى قطر الحفر CNC الجانتر فلنج الحفر والطحن 3.2x2.2x2.2m الحجم العام
التطبيق:
آلة حفر حفر الصفائح والصفائح المعدنية CNC مصممة أساسًا لمعالجة أوراق الأنابيب والشظايا ومقاعد المحامل ومبادلات الحرارة والمكونات الأخرى ،خدمة الصناعات مثل هندسة البتروكيماويات، الطاقة النووية ، طاقة الرياح ، تصنيع المرجل ، وإنتاج الهياكل الصلبة.حفر التواء عالية السرعة مجهزة بآليات تبريد خارجيةهذه المعدات تدمج مجموعة متنوعة من الوظائف الأساسية ، بما في ذلك الحفر ، والشفرة ، والنقر ، والطحن ، والحفر ، لتلبية احتياجات المعالجة الشاملة.يقدم رأس مشغل ذو زاوية مستقيمة أوتوماتيكي اختياري، والتي تسهل عمليات الحفر الجانبي والنقش الجانبي والطحن الجانبي لتحسين المرونة التشغيلية.
المواصفات:
| النموذج | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| حجم القطعة | LxW (ملم) | 1000x1000 | 2000×1600 | 2000x2000 | 3000×3000 | 4000×8000 |
| عرض فتحة T من مكتب العمل (ملم) | 28 | 28 | 28 | 28 | 28 | |
| رأس قوة الحفر | كمية. | 1 | 1 | 1 | 1 أو 2 | 1 أو 2 |
| مسدس العجلة | BT40 | BT2 ملفات | BT2 ملفات | BT2 ملفات | BT2 ملفات | |
| أقصى قطر حفر (mm) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| الحد الأقصى للسمك (ملم) | ≤180 | ≤180 | ≤ 250 | ≤300 | ≤300 | |
| قطر الشرب | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| سرعة الغزل (r/min) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| قوة محرك محرك الخدمة (كيلوواط) | 11 | (موسيقى) ، 15/8 | 22/30 | 22/30/37 | 22/30/37 | |
| الحركة الجانبية لرأس القوة (محور X) | مسار أقصى أفقي (ملم) | 1000 | 1600 | 2000 | 3000 | 4000 |
| سرعة الحركة الجانبية (r/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| قوة محرك الخدمة للحركة الجانبية (كيلوواط) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
الحركة الطولية للشرفة (محور Y)
|
الحد الأقصى لسرعة التغذية (ملم) | 1000 | 2000 | 2000 | 3000 | 8000 |
| سرعة تحرك الغذاء (م/دقيقة) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| قوة محرك خدمة التغذية (كيلوواط) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/55 | |
| الحركة العمودية لتغذية العجل (محور Z) | الحد الأقصى للسرعة (ملم) | 400 | 400 | 800 | 1000 | 1400 |
| سرعة الحركة (م/دقيقة) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| قوة محرك الخدمة (كيلوواط) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C (mm) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| نظام كهربائي | نظام CNC | فاغور/ كند/ جي اس كيه | ||||
| مُبدّل الأدوات | نوع القرص (اختياري) | 24 وضعية أداة | ||||
| الحجم الكلي | LxWxH (م) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3×3.8×27 | 6.6×4.9×29 | 13x6.9x6.2 |
خصائص المنتج
1تم تجهيز طاولة العمل مع العديد من الفتحات الأفقية T ، مصممة خصيصًا لتثبيت الأجهزة والألواح أثناء التشغيل.الاختيارية أربعة الفك الذاتي مركزية جهاز تشك clamping متوفرة، مما يعزز بشكل كبير كفاءة الإنتاج عند معالجة أجزاء الدفعات.
2المعدات مجهزة إما بنظام CNC الألماني أو نظام FAGOR CNC الإسباني أو نظام KND الصيني. تدعم إحداثيات الحفر التحويل المباشر بين تنسيقات CAD و CAM ،تبسيط البرمجةتتضمن واجهة المستخدم تعويض الأخطاء ووظائف الإنذار التلقائي وقدرات تفاعلية بديهية بين الإنسان والآلة.يمكن إدخال مواقف ثقوب قطعة العمل عن طريق لوحة المفاتيح، USB ، الشبكة ، أو رسومات CAD ، مع إنتاج النظام تلقائيًا لبرامج التصنيع. ميزات المعاينة والتحقق من قبل الحفر تعزز المزيد من الراحة والدقة التشغيلية.
3يتم تجهيز آلة حفر طحن صفيحة الشريط والصفائح المعدنية CNC بمحمول رقائق تلقائي ونظام تزيين تلقائي.تشكيل التبريد يتضمن مضخة تبريد داخلية عالية الضغط ومضخة تبريد خارجية منخفضة الضغط، مما يتيح الاختيار بين أنماط التبريد الداخلية والخارجية حسب متطلبات التشغيل.
4يتم تجهيز آلة حفر لوحة معدنية وفرشاة حفر CNC مع جهاز تحديد الحافة الضوئي الكهربائي ، مما يسمح بتحديد مكان العمل بسهولة وسريعة.متاحة مجلات أدوات 24 أداة أو مجلات أدوات خطية اختيارية، والتي تعزز بشكل كبير كفاءة التصنيع.
آلة الحفر والتمييز والطحن من طراز الحاجز والفولاذ الكربوني هي معدات صناعية عالية الأداء.مصممة خصيصًا لمعالجة الدقة للمكونات الشبيهة بالألواح والأجزاء الهيكليةهذه المعدات مصممة لمعالجة قطع العمل مثل الفلنجات والقرصات والحلقاتوالصفائح المسطحة مع شرط أساسي أن سمك هذه القطع المستخدمة يتوافق تماما مع نطاق التصنيع الفعال المحدد للآلة.
في ورشة عمل الهياكل الفولاذية، تقوم هذه المعدات بحفر الدقة والطحن على الألواح الهيكلية ومكونات الاتصال،وبالتالي وضع أساس صلب لتجميع ثابت لأطر الفولاذلقطاع طاقة الرياحأنها توفر خدمات معالجة عالية الدقة لأبراج توربينات الرياح والفلانجزفي مشروعات بناء الجسور ، تقوم المعدات بمعالجة حزم الجسور وأقواس الدعم ؛ وهذا بدوره ،يضمن تشكيل اتصالات مستقرة ودائمةتم تصميم هذه الاتصالات لتحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
