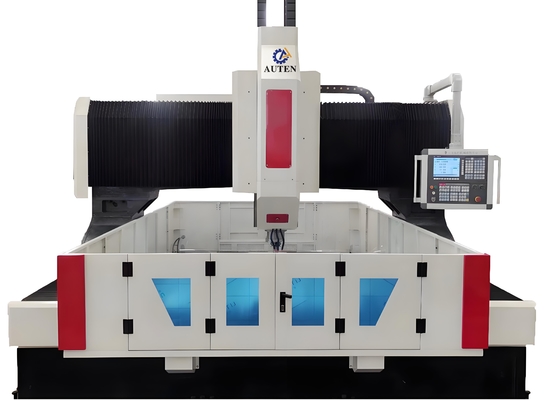

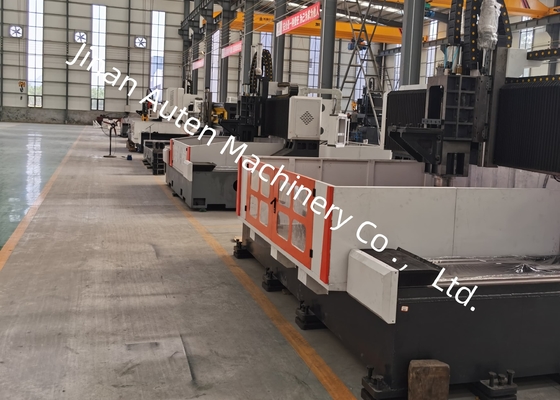

11KW/15KW محرك عمود دوران سيرفو قوة آلة الحفر والطحن ذات البوابة CNC بعرض فتحة T-28 مم
التطبيق:
تم تصميم آلة الحفر والطحن ذات البوابة CNC بشكل أساسي لإجراء عمليات الحفر والشطب والنقر والطحن على الألواح والمكونات الهيكلية - مثل الحواف والأقراص والحلقات والألواح - حيث يقع سمك قطعة العمل ضمن نطاق المعالجة الفعال الخاص بها. يسمح بحفر الثقوب المخترقة والثقوب العمياء في كل من الأجزاء أحادية المادة والمواد المركبة. يتم التحكم في عملية التصنيع بأكملها رقميًا، مما يضمن تشغيلًا سهل الاستخدام للغاية. هذه المعدات قادرة على تحقيق الإنتاج الآلي بدقة عالية، والتكيف مع احتياجات المعالجة المتعددة المتنوعة، وتسهيل التصنيع على نطاق واسع.
المواصفات:
| حجم قطعة العمل | الطول × العرض | 2000 × 1600 مم |
| ارتفاع البوابة | 600 مم | |
| منضدة العمل | عرض فتحة T | 28 مم |
| رأس طاقة الحفر | الكمية. | 1 |
| مخروط عمود الدوران | BT40 | |
| الحد الأقصى لقطر الحفر | Φ40 مم | |
| الحد الأقصى للسمك | ≤100 مم | |
| قطر التنصت | M3-M24 | |
| سرعة عمود الدوران | 30~3000 لفة/دقيقة | |
| قوة محرك عمود الدوران المؤازر | 11 كيلو واط/15 كيلو واط | |
| المسافة من الطرف السفلي لعمود الدوران إلى منضدة العمل | 200-600 مم | |
|
الحركة الجانبية لرأس الطاقة (المحور X) |
الحد الأقصى للشوط الأفقي | 1600 مم |
| سرعة الحركة الجانبية | 0~8 لفة/دقيقة | |
| قوة المحرك المؤازر للحركة الجانبية | 2.4 كيلو واط | |
| الحركة الطولية للبوابة (المحور Y) | الحد الأقصى لشوط التغذية | 2000 مم |
| سرعة حركة التغذية | 0~8 م/دقيقة | |
| قوة محرك مؤازر للتغذية | 2x2.4 كيلو واط | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | 400 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| قوة المحرك المؤازر | 2.4 كيلو واط (الفرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | الطول × العرض × الارتفاع | 5300 × 3400 × 2700 مم |
ميزات المنتج
1. قاعدة الماكينة ومنضدة العمل
تخضع قاعدة الماكينة لللحام أولاً، ثم للمعالجة بالتلدين والتشغيل الدقيق اللاحق. إنها تعرض صلابة ديناميكية وثابتة استثنائية، مع الحفاظ على الاستقرار الهيكلي دون تشوه. يتم تركيب دليلين خطيين عاليي الدقة على كلا جانبي قاعدة السرير، مما يضمن توزيعًا موحدًا للقوة على منزلقات الدليل. يعزز هذا التصميم بشكل كبير الصلابة الإجمالية لأداة الآلة بالإضافة إلى مقاومتها للشد والضغط. يعتمد نظام القيادة محركات سيرفو التيار المتردد المقترنة بتجميعات لولب الكرة الدقيقة للقيادة على الوجهين، مما يتيح للبوابة التحرك على طول المحور Y. بالإضافة إلى ذلك، تم تجهيز منضدة العمل بنظام تثبيت أسطوانة هيدروليكية لتأمين قطع العمل أثناء المعالجة.
2. البوابة المتنقلة
البوابة المتنقلة مصنوعة من مصبوبات الحديد الرمادي (HT250). يتم تركيب دليلين خطيين دوارين بسعة تحمل عالية جدًا على الجانب الأمامي من البوابة. تعمل مجموعة من مسامير الكرة الدقيقة ومحرك سيرفو معًا لتمكين لوحة انزلاق رأس الطاقة من التحرك على طول المحور X، ويتم تثبيت رأس طاقة الحفر على لوحة انزلاق رأس الطاقة.
يتم تحقيق حركة البوابة من خلال وصلة دقيقة: يقوم محرك السيرفو بتشغيل صامولة لولب الكرة للدوران على لولب الكرة، وبالتالي تسهيل حركة البوابة.
3. رأس طاقة الحفر
يستخدم رأس طاقة الحفر محرك عمود دوران سيرفو مخصصًا، والذي ينقل الطاقة إلى عمود دوران دقيق مخصص عبر حزام متزامن مسنن لتعزيز خرج عزم الدوران. تم تجهيز عمود الدوران بمحامل تلامس زاوية يابانية مرتبة في تكوين “أربعة أمامية، اثنان خلفية” (ستة صفوف إجمالاً)، مما يتيح تعديل السرعة بدون توقف. تم دمج نظام تغيير الأدوات الهوائية مع عمود الدوران، مما يضمن استبدال الأدوات بسرعة وسهولة. يتم تشغيل آلية التغذية بواسطة محرك سيرفو ومسمار كروي؛ تدعم المحاور X و Y الربط وتعتمد التحكم شبه المغلق الحلقة، مما يسمح بتحقيق وظائف الاستيفاء الخطية والدائرية. يتميز طرف عمود الدوران بفتحة BT50 مدببة ومجهزة بوصلة دوارة عالية السرعة. وهو يدعم عمليات المعالجة باستخدام مثقاب U عالي السرعة مع وظيفة تفريغ المياه المركزية.
4. جهاز التشحيم الأوتوماتيكي وجهاز الحماية
تم تجهيز أداة الآلة هذه بجهاز تشحيم أوتوماتيكي جزئي الضغط من تصنيع تايوان. إنه يتيح التشحيم التلقائي للأزواج المتحركة مثل القضبان الإرشادية والمسامير اللولبية والرفوف دون أي مناطق ميتة، مما يحمي بشكل فعال عمر خدمة أداة الآلة. تم تجهيز المحورين X و Y لأداة الآلة بأغطية واقية من الغبار، بينما يتم تثبيت واقيات الرش المقاومة للماء حول منضدة العمل لتعزيز الحماية التشغيلية.
آلة الحفر والطحن ذات البوابة CNC هي معدات صناعية عالية الأداء مصممة خصيصًا للمعالجة الدقيقة للألواح والمكونات الهيكلية. تغطي تطبيقاتها الأساسية نطاقًا شاملاً من العمليات، بما في ذلك الحفر والشطب والنقر والطحن. وهي مصممة لقطع العمل مثل الحواف والأقراص والحلقات والألواح، حيث يقع سمك قطع العمل بدقة ضمن نطاق المعالجة الفعال المحدد للآلة.
تعد آلة الحفر والطحن ذات الألواح CNC عالية السرعة بمثابة قطعة محورية من المعدات في ورش الهياكل الفولاذية ومشاريع طاقة الرياح وقطاعات بناء الجسور. داخل ورش الهياكل الفولاذية، فإنها تتيح عمليات الحفر والطحن الدقيقة على الألواح والموصلات الهيكلية، مما يضع أساسًا متينًا للتجميع القوي للإطارات الفولاذية. بالنسبة لتطبيقات طاقة الرياح، فإنها تعالج أبراج وتوربينات الرياح والحواف بدقة عالية - وهي أمر بالغ الأهمية لضمان قدرة هذه المكونات على تحمل ظروف التشغيل القاسية (مثل الرياح القوية وتقلبات درجة الحرارة). في بناء الجسور، فإنها تتعامل مع تصنيع العوارض والأقواس، مما يضمن وصلات مستقرة ودائمة يمكنها تحمل الأحمال الديناميكية أثناء الخدمة طويلة الأجل للجسور. توفر كفاءتها التشغيلية الاستثنائية دعمًا موثوقًا لهذه المجالات الهامة، والتي تدعم تطوير البنية التحتية والنهوض بالطاقة النظيفة.
