آلة حفر وطحن ألواح CNC بسماكة 100 مم، قطر التنصت M3-M24

100 ملم سمك CNC الطبقة الحفر والطحن آلة M3-M24 قطر النقر

التطبيق:

تم تصميم آلة الحفر والطحن بالمنصة CNC في المقام الأول للعمليات الحفرة والشفرة والنقر والطحن على الألواح / المكونات الهيكلية ، بما في ذلك الشظايا والأقراص والحلقات والألواح,مع سماكة قطعة العمل ضمن نطاق المعالجة الفعالة. فإنه يسمح بحفر ثقوب من خلال الثقوب والثقوب العمياء في كل من قطع مادة واحدة والمواد المركبة.يتم التحكم في إجراءات المعالجة بأكملها رقمياًهذه المعدات قادرة على تحقيق الإنتاج الآلي بدقة عالية، وتستوعب أصناف متعددة، وتسهيل التصنيع الجماعي.

المواصفات:

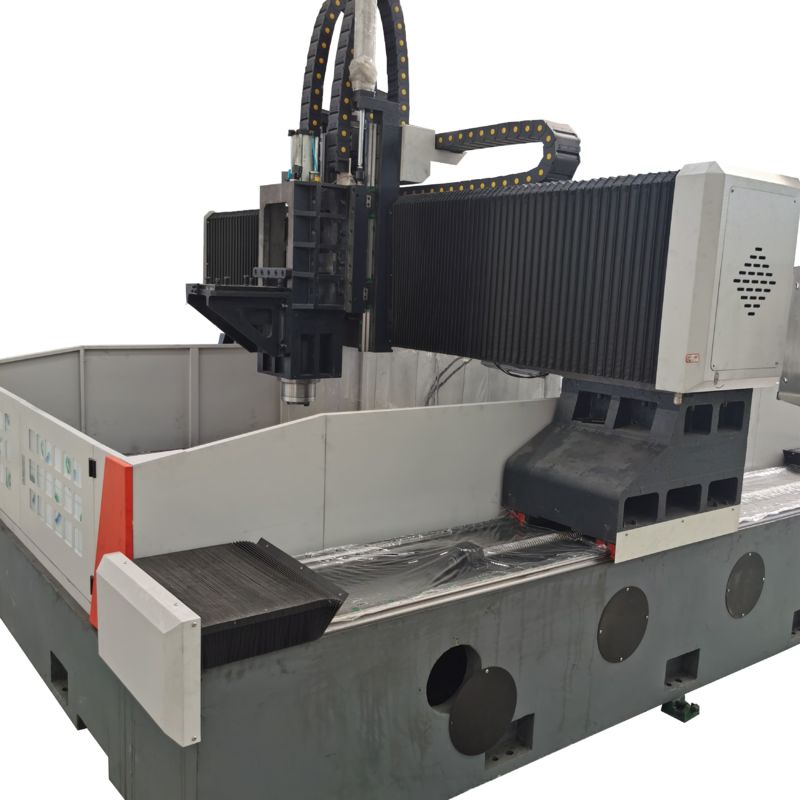

هيكل المعدات:

وهي تتكون أساسا من طاولة العمل السرير، ومدخل متحرك، ومركبة سحب متحركة، والحفر والطحن رأس قوة، جهاز التشحيم التلقائي، جهاز حماية،جهاز تبريد دائرينظام التحكم العددي، نظام كهربائي، ومكونات أخرى مدعومة وتوجيه من قبل أزواج توجيهات التدحرج ومدفوعة من قبل أزواج المسامير الدقيقةأداة الماكينة تفتخر بدقة تحديد المواقع عالية ودقة تحديد المواقع المتكررة.

1سرير الآلة ومقعد العمل:

يخضع سرير الآلة لحام ، يليها التسخين والمعالجة الدقيقة ، مما يؤدي إلى صلابة ديناميكية وثابتة استثنائية مع صفر تشوه.يتم تثبيت اثنين من أدلة خطية عالية الدقة على جانبي قاعدة السرير، مما يضمن توزيع قوة متساوية على جميع أدوات التوجيه المنزلية ويزيد بشكل كبير من صلابة آلة الأدوات وكذلك مقاومة الشد والضغط.يستخدم نظام القيادة محركات AC servo المزدوجة مع مجموعات المسمار الكروي الدقيق للقيادة ذات الجانبين المزدوجة، مما يسهل حركة الدرج على طول المحور Y. بالإضافة إلى ذلك ، تم تجهيز منصة العمل بنظام ضغط أسطوانة هيدروليكية.

2. الجدار المتحرك:

تم بناء البورتري المتحرك من الصب الحديدي الرمادي (HT250) ، مع اثنين من الدلائل الخطية المتداولة عالية جدا تحمل الحمل مثبتة على جانبها الأمامي. مجموعة من المسامير الكرة الدقة،مع محرك خدمة، يسمح لوحة انزلاق رأس القوة بالتحرك على طول محور X ، ويتم تثبيت رأس قوة الحفر على هذه اللوحة الانزلاقية. يتم تحقيق حركة البورتري من خلال محرك سيرفومن خلال ربط دقيق، يدفع المسمار الكرة المكرر للدوران على المسمار الكرة.

3السرج المتحرك:

السرج المتحرك هو مكون هيكلي من الحديد الصلب الدقيق. وهو مجهز بثنائي سحب السكة الحديدية الخطي CNC عالية الحمل للغاية، ومجموعة من أزواج المسامير الكروية الدقيقة،ومركز تخفيض كوكبي عالي الدقة متصل بمحرك الخدمةيتم توازن وزن رأس القوة لتقليل حمولة المسمار وإطالة عمر الخدمة للمسمار.تمكين الإجراءات مثل التقدم بسرعة، العمل إلى الأمام ، والعودة إلى الوراء بسرعة ، ووقف رأس الطاقة ، جنبا إلى جنب مع وظائف كسر الشريحة التلقائية ، تراجع الشريحة ، والتوقف.

آلة الحفر والطحن CNC هي معدات صناعية عالية الأداء مصممة خصيصًا لمعالجة الدقة للصفائح والمكونات الهيكلية.تطبيقاتها الأساسية تشمل مجموعة شاملة من العمليات، بما في ذلك الحفر والشفرة والضغط والطحن، والتحديد الأجزاء التي يتم العمل عليها مثل الفلنجات والأقراص والحلقات والصفائح،مع سمكها ضمن نطاق المعالجة الفعالة المحدد للآلة.

آلة الحفر والطحن السريع للصفائح CNC مهمة في ورش عمل الهياكل الفولاذية وطاقة الرياح وقطاعات الجسور.

في ورشات الصلب، فإنه يسمح الحفر الدقيق / طحن من لوحات الهيكل والموصلات، وضمان تجميع الإطار قوية.إنه يعالج أبراج التوربينات والفلانجز بدقة لتحمل الظروف القاسيةفي بناء الجسور، فإنه يتعامل مع العوارض والعوارض، مما يضمن اتصالات مستقرة ودائمة تحت الأحمال الديناميكية. فعاليتها تدعم هذه البنية التحتية الحيوية ومجالات الطاقة النظيفة.
