تفاصيل المنتج:
شروط الدفع والشحن:
|
| LxW: | 2000x1600 mm | Gantry height: | 600 mm |
|---|---|---|---|
| T-slot width: | 28mm | Spindle taper: | BT40 |
| Max.drilling diameter: | 40mm | Max.thickness: | ≤100 mm |
| Tapping diameter: | M3-M24 | Spindle speed: | 30~3000 r/min |

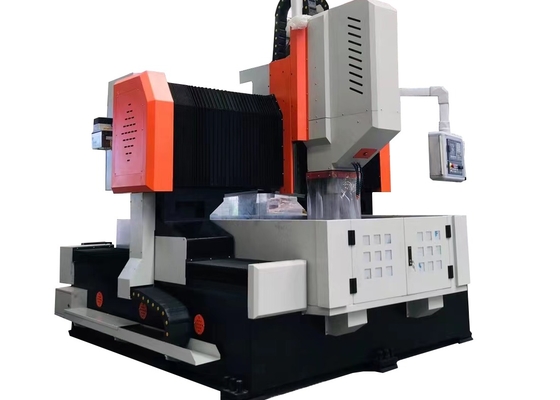

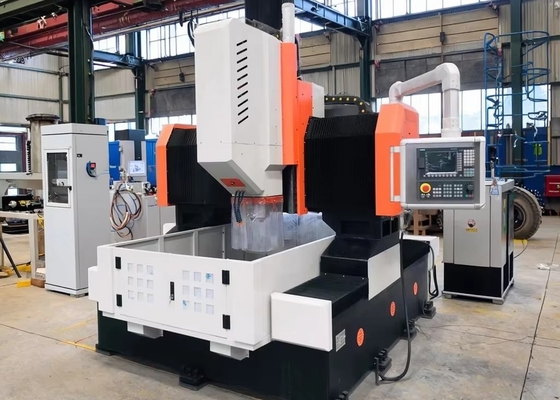

آلة حفر وتثقيب ألواح الفلنجات CNC بحجم قطعة عمل 2000x1600 مم، عرض فتحة T-slot 28 مم
التطبيق:
تم تصميم آلة الحفر والطحن ذات البوابة CNC بشكل أساسي للحفر والشطب والتنصت والطحن للألواح والمكونات الهيكلية، بما في ذلك الفلنجات والأقراص والحلقات والألواح، بسمك قطعة العمل ضمن نطاق المعالجة الفعال. يتيح حفر الثقوب المخترقة والثقوب العمياء في كل من الأجزاء أحادية المادة والمواد المركبة. تتم التحكم في عملية التشغيل رقميًا، مما يضمن تشغيلًا سهل الاستخدام للغاية، ويدعم الإنتاج الآلي عالي الدقة عبر أنواع متعددة وبكميات كبيرة.
1. قاعدة الماكينة ومنضدة العمل:
تخضع قاعدة الماكينة للحام، ثم التلدين والتصنيع الدقيق، مما يؤدي إلى صلابة ديناميكية وثابتة استثنائية دون أي تشوه. يتم تركيب دليلين خطيين عاليي الدقة على جانبي قاعدة السرير، مما يضمن توزيعًا موحدًا للقوة على منزلقات التوجيه ويعزز بشكل كبير صلابة أداة الماكينة وقوة الشد ومقاومة الانضغاط. يستخدم نظام القيادة محركات مؤازرة AC مقترنة بتجميعات لولب كروي دقيقة للقيادة على الوجهين، مما يتيح للبوابة التحرك على طول المحور Y. بالإضافة إلى ذلك، تم تجهيز منضدة العمل بنظام تثبيت أسطوانة هيدروليكية.
2. رأس الحفر:
يتضمن رأس الطاقة للحفر محرك عمود دوران مؤازر مخصص، والذي ينقل الطاقة إلى عمود دوران دقيق متخصص عبر حزام متزامن مسنن لتعزيز عزم الدوران. تم تجهيز عمود الدوران بتكوين محمل تلامس زاوي ياباني بستة صفوف (أربعة صفوف في الأمام وصفين في الخلف)، مما يتيح تعديل السرعة بدون توقف. تم دمج نظام تغيير الأدوات الهوائية في عمود الدوران، مما يضمن استبدال الأدوات بسرعة وسهولة.
يتم تشغيل حركة التغذية بواسطة محرك مؤازر بالاقتران مع لولب كروي. تدعم المحاور X و Y الربط وتستخدم التحكم شبه المغلق الحلقة، مما يسهل وظائف الاستيفاء الخطية والدائرية. يتميز طرف عمود الدوران بفتحة مخروطية BT50، مزودة بوصلة دوارة عالية السرعة، وقادرة على المعالجة باستخدام مثقاب U عالي السرعة يتميز بمنفذ مركزي.
3. جهاز التشحيم الأوتوماتيكي والجهاز الواقي:
تم تجهيز أداة الماكينة بجهاز تشحيم أوتوماتيكي جزئي الضغط من تصنيع تايوان، والذي يتيح التشحيم التلقائي لقضبان التوجيه والبراغي اللولبية والرفوف والأزواج المتحركة الأخرى دون أي نقاط ميتة، وبالتالي ضمان عمر خدمة أداة الماكينة. تم تجهيز المحورين X و Y لأداة الماكينة بأغطية واقية من الغبار، بينما يتم تركيب واقيات رذاذ مقاومة للماء حول منضدة العمل.
المواصفات:
| حجم قطعة العمل | LxW | 2000x1600 مم |
| ارتفاع البوابة | 600 مم | |
| منضدة العمل | عرض فتحة T-slot | 28 مم |
| رأس الطاقة للحفر | الكمية. | 1 |
| مخروط عمود الدوران | BT40 | |
| الحد الأقصى لقطر الحفر | Φ40 مم | |
| الحد الأقصى للسمك | ≤100 مم | |
| قطر التنصت | M3-M24 | |
| سرعة عمود الدوران | 30~3000 لفة/دقيقة | |
| طاقة محرك عمود الدوران المؤازر | 11kW/15kW | |
| المسافة من الطرف السفلي لعمود الدوران إلى طاولة العمل | 200-600 مم | |
|
الحركة الجانبية لرأس الطاقة (المحور X) |
الحد الأقصى للشوط الأفقي | 1600 مم |
| سرعة الحركة الجانبية | 0~8 لفة/دقيقة | |
| طاقة المحرك المؤازر للحركة الجانبية | 2.4kW | |
| الحركة الطولية للبوابة (المحور Y) | الحد الأقصى لشوط التغذية | 2000 مم |
| سرعة حركة التغذية | 0~8 م/دقيقة | |
| طاقة المحرك المؤازر للتغذية | 2x2.4kW | |
| حركة تغذية الكبش الرأسية (المحور Z) | الحد الأقصى للشوط | 400 مم |
| سرعة الحركة | 0~8 م/دقيقة | |
| طاقة المحرك المؤازر | 2.4kW (فرامل) | |
| دقة تحديد المواقع ثلاثية المحاور | X/Y/Z/A/B/C | ±0.015/1000 مم |
| دقة تحديد المواقع المتكررة ثلاثية المحاور | X/Y/Z/A/B/C | ±0.01/1000 مم |
| الحجم الكلي | LxWxH | 5300x3400x2700 مم |
