تفاصيل المنتج:
شروط الدفع والشحن:
|
| LXW: | 2000 × 1600 مم | Max.Rring Diamter: | φ40 مم |
|---|---|---|---|
| ماكس: | ≤100 ملم | النقر على القطر: | M3-M24mm |
| قوة محرك المغزل المؤازر: | 11 كيلو واط/15 كيلو واط | المسافة من الطرف السفلي من المغزل: | 200-600 ملم |
| max.horizontal السكتة الدماغية: | 21600 ملم | سرعة الحركة الجانبية: | 0 ~ 8 ص/دقيقة |
| إبراز: | آلة حفر الصفائح CNC سعة 40mm,آلة الحفر الحاسوبية الحاسوبية 100 ملم سمك,PHD2016 آلة الحفر CNC,CNC drilling machine 100mm thickness,PHD2016 CNC drilling machine |
||

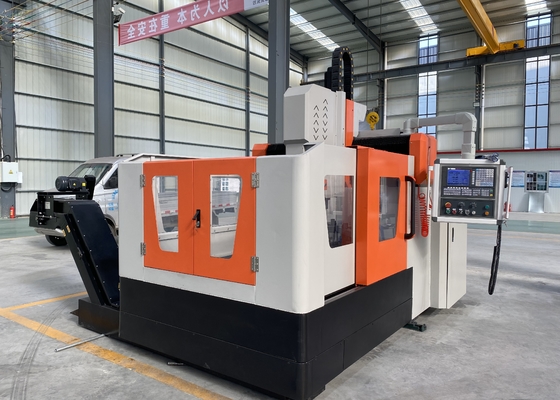

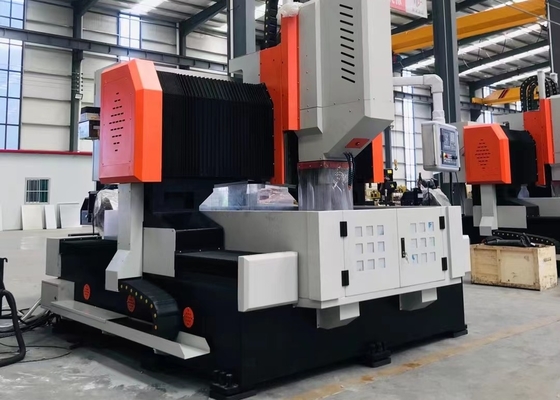

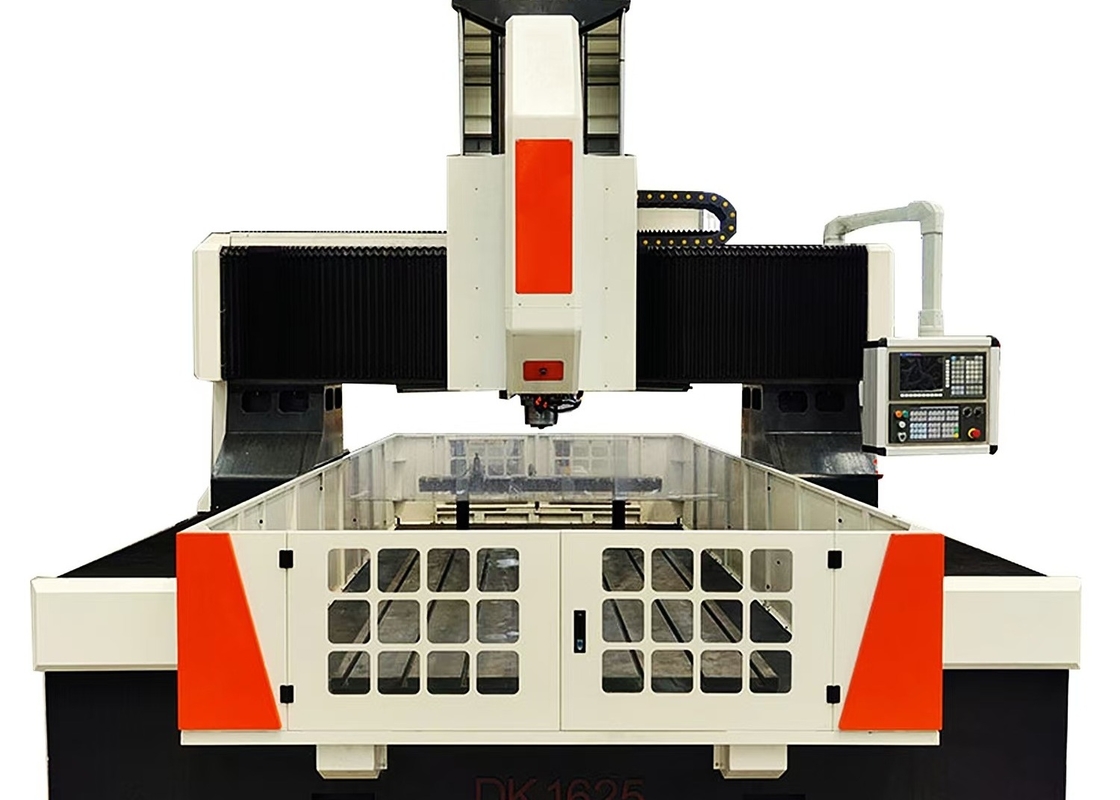

PHD2016 نموذج آلة الحفر الصفيحة CNC 40mm أقصى قطر الحفر 100mm أقصى سمك
التطبيق:
يتم تصميم آلة الحفر والطحن CNC للشفرة بشكل أساسي للحفر والتفجير والتقط وتطحن الألواح والمكونات الهيكلية ، بما في ذلك الاطراف والأقراص والحلقات والألواح ،مع سمك قطعة العمل ضمن نطاق المعالجة الفعلية. يسمح الحفر من خلال الثقوب والثقوب العمياء في كل من قطع المواد الواحدة والمواد المركبة. يتم التحكم في عملية التصنيع رقميًا لتحسين الراحة التشغيلية،ويدعم الآلي، إنتاج دقة عالية عبر أصناف متعددة وكميات كبيرة.
هيكل المعدات:
وهي تتكون أساسا من طاولة العمل السرير، ومدخل متحرك، ومركبة السرج المتحركة، والحفر والطحن رأس القوة، جهاز التشحيم التلقائي، جهاز حماية،جهاز تبريد دائرينظام التحكم العددي، نظام كهربائي، ومكونات أخرى مدعومة وتوجيه من قبل أزواج توجيهات التدحرج ومدفوعة من قبل أزواج المسامير الدقيقةالجهاز يحقق دقة عالية في تحديد المواقع وتكرار دقة في تحديد المواقع.
سرير الآلة ومقعد العمل:
يخضع سرير الآلة لحام ، يليها التسخين والمعالجة الدقيقة ، مما يؤدي إلى صلابة ديناميكية وثابتة استثنائية مع صفر تشوه.يتم تثبيت اثنين من أدلة خطية عالية الدقة على جانبي قاعدة السرير، مما يضمن توزيع القوة المتساوية على أدوات التوجيه المنزلية ويزيد بشكل كبير من صلابة آلة الأدوات وقوة الشد والمقاومة للضغط.يستخدم نظام القيادة محركات AC servo المزدوجة مع مجموعات المسمار الكروي الدقيق للقيادة ذات الجانبين المزدوجة، مما يسمح للشريط بالتحرك على طول المحور Y. بالإضافة إلى ذلك ، تم تجهيز منصة العمل بنظام ضغط أسطوانة هيدروليكية.
رأس الحفر:
يستخدم رأس قوة الحفر محرك فولاذ سيرفو مخصص ، والذي ينقل الطاقة إلى فولاذ دقيق متخصص عن طريق حزام متزامن مسنون لتعزيز عزم الدوران.يتم تجهيز الفولاذ بتكوين محامل اتصال زاوية يابانية (أربعة صفوف في الأمام وصفوف في الخلف)، مما يسمح بتعديل السرعة بدون خطوات. يتم دمج نظام تغيير الأدوات النيوماتيكي في الغزل ، مما يضمن استبدال الأدوات بسرعة ومريحة.
يتم تشغيل حركة التغذية بواسطة محرك سيرفو بالتزامن مع خرطوشة كرة. محاور X و Y تدعم وظيفة الربط وتستخدم التحكم في الحلقة شبه المغلقة ،تمكين عمليات الاندماج الخطية والدوائيةيحتوي الطرف الآخر من الغزل على فتحة مخفية BT50 ، مجهزة بصلة دوارة عالية السرعة ، وقادرة على معالجة مع حفرة U عالية السرعة مع منفذ مركزي.
المواصفات:
| حجم القطعة | LxW | 2000×1600 مم |
| ارتفاع الدرج | 600 ملم | |
| مقاعد العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر | Φ40 ملم | |
| الحجم القصوى | ≤ 100 ملم | |
| قطر الشرب | M3-M24 | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 11كيلوواط / 15كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة (محور X) |
أقصى ضربة أفقية | 1600 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 2.4كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 2000 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 400 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 2.4كيلوواط (فرامل) | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 5300 × 3400 × 2700 ملم |
