تفاصيل المنتج:
شروط الدفع والشحن:
|
| سماكة تداخل المواد: | Max. الأعلى. 100mm 100 ملم | Chuck Chucks السريعة: | مورس 5# ثقب تفتق |
|---|---|---|---|
| قطر الحفر: | φ14-76mm | متغيرة السرعة: | تحويل تردد غير خطوي لسرعة |
| تناوب السرعة: | 20－560r/min | طول السكتة الدماغية: | 240 ملم |
| تغذية الآلات: | ضبط صمام التحكم في سرعة الهيدروليكية | سمك لقط: | 15－00mm |
| عدد أسطوانات التثبيت: | 16 |
آلة حفر ألواح CNC أوتوماتيكية بقوة تثبيت 7.5KN، عرض فتحة T 28 مم لهياكل الصلب
الاستخدام:
تم تصميم آلة الحفر CNC المتنقلة ذات البوابة PZ4040/2 لعمليات الحفر على الألواح الفولاذية. تشمل قطع العمل القابلة للمعالجة ألواح التوصيل المستخدمة في مباني الهياكل الفولاذية والجسور والأبراج، بالإضافة إلى الشفاه الكبيرة وألواح أنابيب المبادلات الحرارية والمكونات المماثلة.يتيح تطبيق آلة الحفر CNC هذه لأعمال الحفر بأكملها تحقيق أتمتة كاملة، تتميز بدقتها وكفاءتها العالية. إنها مناسبة تمامًا لعمليات الحفر التي تتضمن ألواح التوصيل والألواح الأساسية والألواح الطرفية والقوالب والشفاه والأجزاء الهيكلية والمكونات الأخرى عبر صناعات مثل الهياكل الفولاذية وبناء الجسور وأبراج الطاقة الكهربائية والاتصالات ودعامات غلايات محطات الطاقة الحرارية.
تتوافق دقة المكونات المعالجة مع المعيار الوطني *رمز قبول جودة بناء الهياكل الفولاذية* (GB50205-2001).
تم تجهيز المحطة الهيدروليكية بنظام تبريد بالهواء.
تم تطوير هذا البرنامج من قبل شركتنا ووحدة التحكم القابلة للبرمجة من ميتسوبيشي (FX3GU-64MT) مع برنامج برمجة الكمبيوتر العلوي. يتميز البرنامج بالميزات الرئيسية التالية:
1. منصة عمل البرنامج لنظام Windows أو Vista؛
2. واجهة البرنامج سهلة الاستخدام، وقابلة للتشغيل، وتفاعلية جيدة، وتدعم تشغيل الماوس ولوحة المفاتيح؛
3. إدارة واضحة وفعالة للموارد، يتم استخدام فتح وحفظ برنامج قطعة العمل في شكل مربع حوار شائع، يمكنك فتح أو حفظ الملف في أي دليل، والوصول إلى البرنامج إلى ملفات النص المستقلة، ويمكن إجراء البرمجة خارج الموقع، والنسخ المباشر للاستخدام المحلي؛
4. لديها وظيفة برمجة قوية، والبرمجة اليدوية والبرمجة التلقائية باستخدام CAD، والبرمجة التلقائية متوافقة مع AutoCAD و CAXA98 وبرامج CAD الأخرى؛
5. يمكن لوظيفة عرض الرسومات التحقق من صحة البرمجة؛

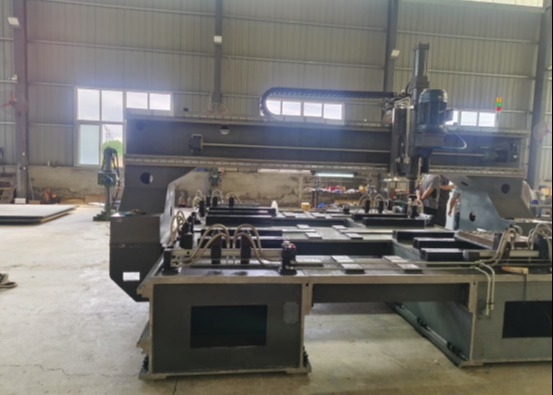

يتكون السرير من قاعدة الآلة وطاولة العمل وإطار الدعم من النوع الإطاري، ويتم لحام قاعدة الآلة بواسطة لوح فولاذي، وهيكل فولاذي ملحوم، بعد معالجة الشيخوخة. يتم تثبيت سطح طاولة العمل بإطار دعم من النوع الإطاري، وإطار دعم من النوع الإطاري فوق مجموعة تركيب ودعامة نشطة، يتم تثبيتها بواسطة مسامير الفراشة، وتخفيف وشد مسامير الفراشة لضبط المسافة بين الدعامة النشطة من أجل تلبية معالجة دعم قطعة العمل. منطقة المعالجة فسيحة، مقسمة إلى أربع مناطق معالجة على اليسار واليمين، والتي يمكن استخدامها للحفر وتحميل وتفريغ قطع العمل، وفي نفس الوقت يمكن برمجتها للحفر ومعالجة المستندات.

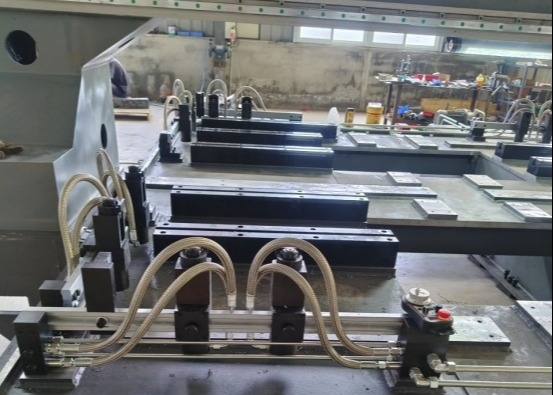

الطاولة محاطة باثني عشر مشبكًا هيدروليكيًا أوتوماتيكيًا سريعًا وقابلًا للتحرك، والتي يمكنها تثبيت الألواح الفولاذية الفردية أو المتداخلة في وقت واحد. على الجانبين الأيسر والأيمن من قاعدة الآلة، يتم ترتيب قضيبين توجيه دوارين خطيين عاليي الحمولة على كل جانب من قاعدة الآلة، والتي تستخدم لتوجيه الدعامات اليسرى واليمنى للبوابة المتحركة. يتم ترتيب مجموعتين من آلية القيادة المكونة من محرك سيرفو التيار المتردد وعجلة حزام متزامنة ومسمار كروي على كلا جانبي قاعدة الآلة لحركة الدعامة اليسرى واليمنى للبوابة، مما يضمن دقة تحديد المواقع العالية ودقة تحديد المواقع القابلة للتكرار.
المواصفات والمعلمات الرئيسية لهذه الآلة:
اسم المعلمة
| التفاصيل |
قيمة المعلمة |
حجم قطعة العمل |
|
سمك تداخل المواد
|
بحد أقصى 100 مم |
العرض × الطول |
|
4000 مم * 4000 مم قطعة واحدة |
4000 مم * 2000 مم | |
|
قطعتان 2000 مم * 2000 مم |
||
|
4 قطع المحور الرئيسي |
||
|
تشاكات سريعة التغيير |
فتحة مخروطية Morse 5# |
قطر المثقاب |
|
Φ14-Φ76 مم |
سرعة متغيرة | |
|
تغيير سرعة بدون توقف لمحول التردد |
سرعة الدوران | |
|
20－560 دورة في الدقيقة |
طول الشوط | |
|
240 مم |
تغذية التشغيل | |
|
تعديل صمام التحكم في السرعة الهيدروليكية |
تثبيت قطعة العمل | |
| سمك التثبيت |
15－100 مم |
عدد أسطوانات التثبيت |
|
16 قطعة |
قوة التثبيت | |
| 7.5 كيلو نيوتن | فتح التثبيت | |
|
التحكم بالزر أو مفتاح القدم |
عرض فتحة T | |
|
28 مم |
التبريد وإزالة الرقائق | |
|
الطريقة |
الدوران التلقائي |
السعة |
| 300 لتر | قدرة إزالة الرقائق | |
|
0.75 كيلو واط |
قدرة التبريد | |
|
0.45 كيلو واط |
هيدروليكي | |
|
ضغط التثبيت |
6 ميجا باسكال (60 كجم / سم 2) |
سعة الخزان |
|
200 لتر |
